Открытый узел

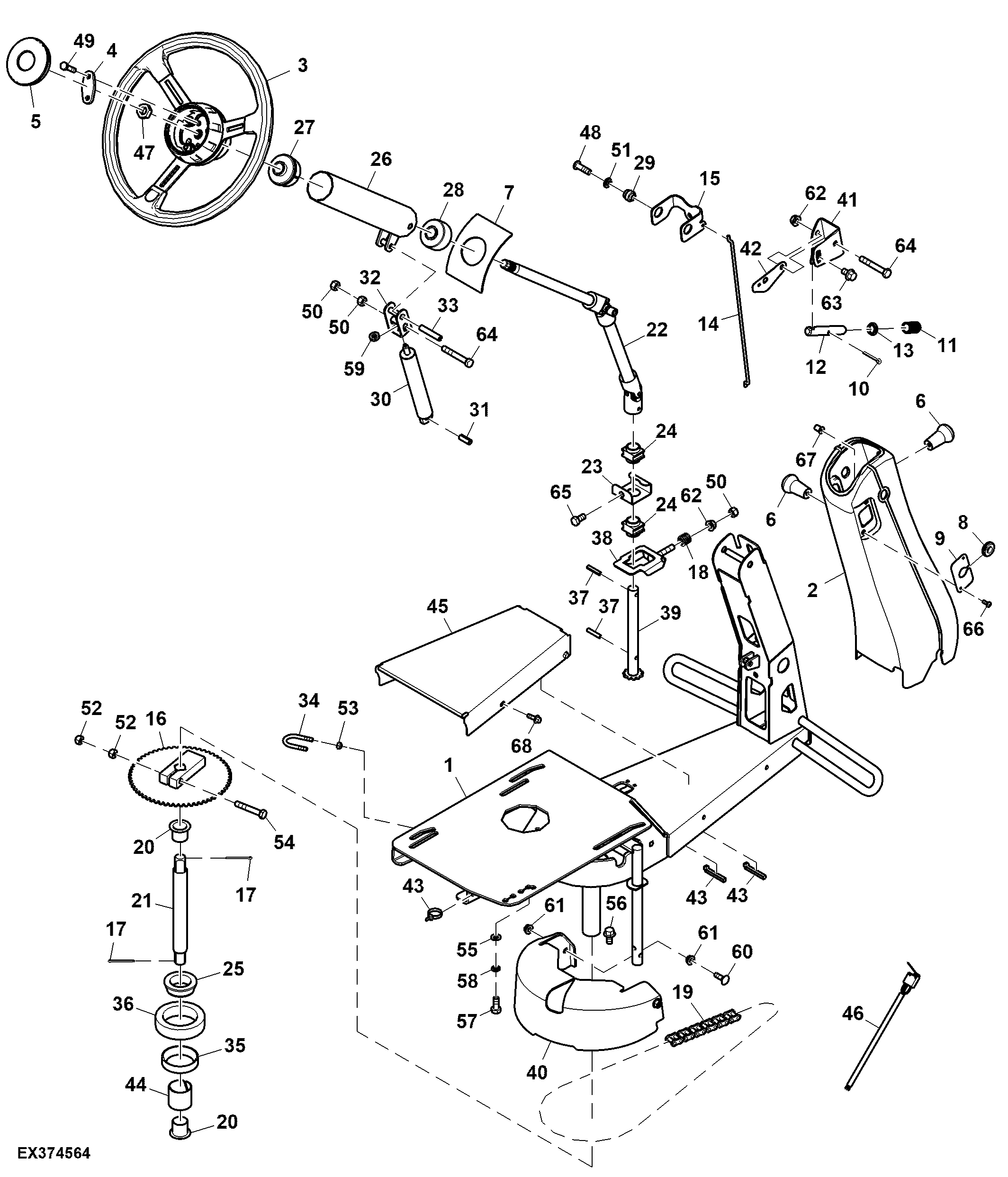

Steering Column and Operator's Seat Base

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH211412	1	Base	-
2	AFH211392	1	Cover	-
3	AFH208856	1	Steering Wheel	-
4	-	1	Part 4	-
5	-	1	Part 5	-
6	FH318054	2	Knob	-
7	FH318021	1	Isolator	-
8	FH322234	1	Grommet	-
9	FH322239	1	Plate	-
10	11M7028	1	Cotter Pin	5 X 32 mm
11	FH318062	1	Compression Spring	-
12	FH318245	1	Pin	-
13	FH317914	1	Bushing	-
14	FH318150	1	Rod	-
15	AFH208877	1	Clevis	-
16	AFH209030	1	Chain Sprocket	-
17	FH319197	2	Cotter Pin	-
18	FH318060	1	Compression Spring	-
19	AFH208518	1	Roller Chain	-
20	FH317760	2	Bushing	-
21	FH318153	1	Steering Shaft	-
22	AFH208787	1	Steering Shaft	-
23	AFH209017	1	Bracket	-
24	FH318041	2	Bushing	-
25	JD8988	1	Bearing Cone	-
26	AFH209853	1	Housing	-
27	FH318077	1	Roller	-
28	FH318073	1	Roller	-
29	FH319246	2	Spacer	-
30	AFH208788	1	Gas Operated Cylinder	-
31	FH319234	1	Spring Pin	-
32	FH318214	1	Clevis	-
33	FH319235	1	Spring Pin	-
34	FH319175	2	U-Bolt	-
35	AFH214004	1	Ball Joint	-
36	FH318024	1	Isolator	-
37	T40159	2	Spring Pin	-
38	AFH208917	1	Guide	-
39	AFH208906	1	Steering Shaft	-
40	FH318046	1	Cover	-
41	FH317977	1	Bracket	-
42	AFH208871	1	Bracket	-
43	R44302	3	Tie Band	-
44	FH317915	1	Bushing	-
45	FH322272	1	Cover	-
46	AFH208789	1	Switch	-
47	FH319359	1	Nut	-
48	21H1139	1	SCREW	3/8" X 1-1/4"
49	19H3374	1	Cap Screw	5/16" X 1-1/4"
50	14H1076	1	Nut	3/8"
51	12H304	1	Lock Washer	3/8"
52	E50102	1	Lock Nut	-
53	M63707	1	Lock Nut	-
54	19H3704	1	Cap Screw	3/8" X 2-1/4"
55	24H1136	1	Washer	11/32" X 11/16" X 0.065"
56	19H3879	1	Screw	3/8" X 3/4"
57	19M7881	1	Screw	M8 X 20
58	12M7056	1	Lock Washer	8 mm
59	14M7500	1	Nut	M10
60	03H1524	1	Bolt	5/16" X 1"
61	N10213	1	Lock Nut	-
62	E59406	1	Nut	-
63	FH319354	1	Bolt	-
64	19H3031	1	Cap Screw	3/8" X 2-1/2"
65	19H1648	1	Cap Screw	3/8" X 3/4"
66	21H1427	1	Screw	0.190" X 1/2"
67	FH319356	1	Nut	-
68	M42626	1	Bolt	-

Steering Column and Operator's Seat Base
