Открытый узел

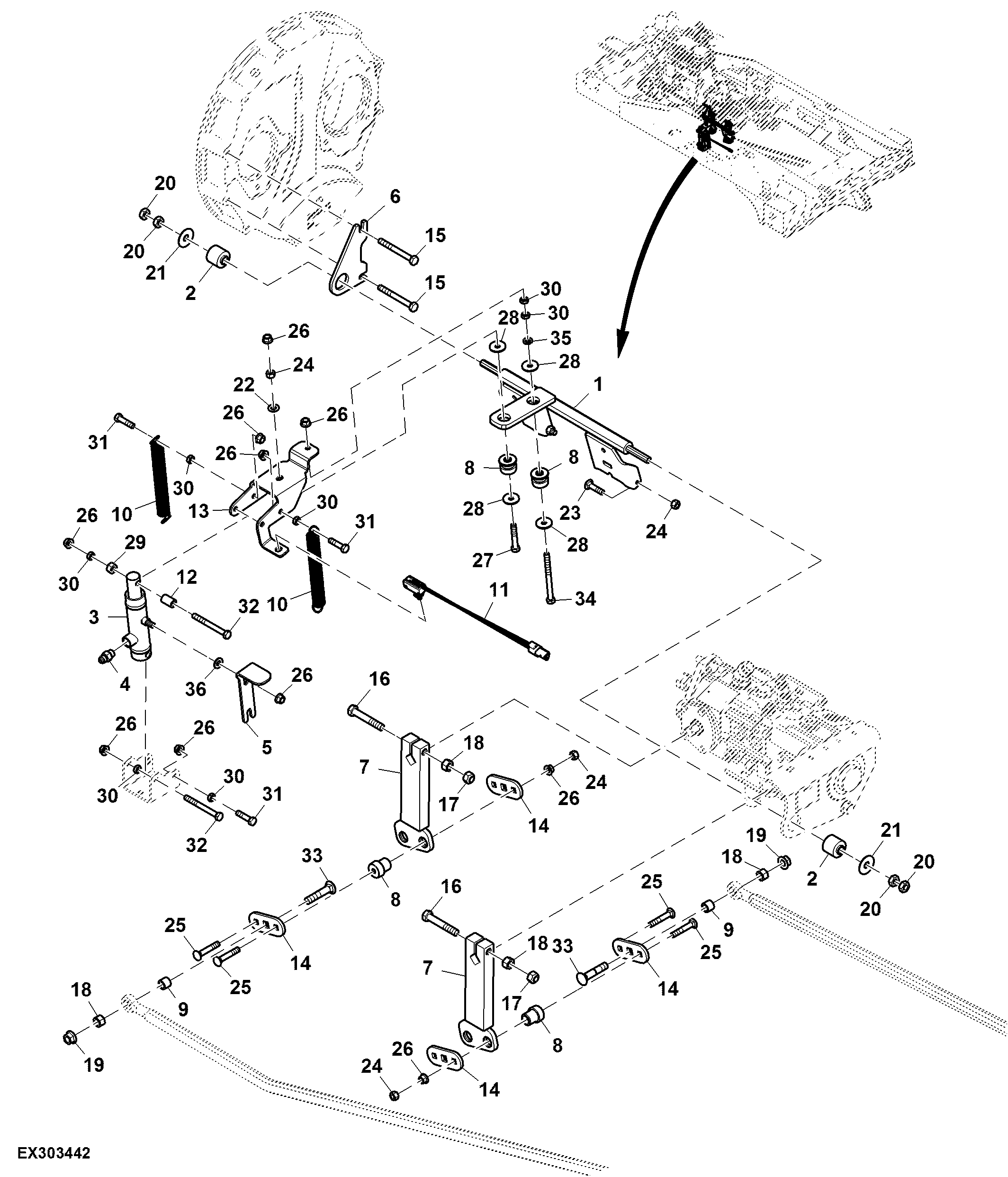

Inter Lock and Pintle Arms

Inter Lock and Pintle Arms

Inter Lock and Pintle Arms

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Inter Lock and Pintle Arms

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH210170	1	Shaft	-
2	FH317981	2	Isolator	-
3	AFH208827	1	Seal Kit	USE WITH AFH208512
3	AFH208512	1	Hydraulic Cylinder	-
4	R27212	1	Fitting	SUB FOR AFH209891 OR AFH213976
4	R26448	1	O-Ring	-
5	FH342517	1	Bracket	Pintle Switch SUB FOR FH318169
6	AFH208908	1	Support	-
7	AFH208874	2	Arm	-
8	FH318053	6	Insulator	-
9	FH319300	2	Spacer	-
10	FH318064	2	Extension Spring	-
11	AFH208849	1	Level Switch	-
11	AFH208822	1	Wiring Harness	Pintle Interlock
12	FH319210	1	Spacer	-
13	AFH210173	1	Bracket	Cylinder Interlock
14	FH318110	4	Plate	-
15	19M8183	1	Cap Screw	M10 X 90
16	19H2660	1	Cap Screw	1/2" X 3"
17	K40014	1	Lock Nut	-
18	14H809	1	Nut	1/2"
19	E62934	1	Flange Nut	-
20	14H826	1	Nut	1/2"
21	FH319392	1	Washer	-
22	24H1305	1	Washer	13/32" X 13/16" X 0.065"
23	03H1833	1	Bolt	3/8" X 1-3/4"
24	14H1076	1	Nut	3/8"
25	03H1658	1	Bolt	3/8" X 2-1/4"
26	E59406	1	Nut	-
27	19H3704	1	Cap Screw	3/8" X 2-1/4"
28	24H1176	1	Washer	13/32" X 1-1/4" X 0.100"
29	14H1047	1	Nut	7/16"
30	14H732	1	Nut	3/8"
31	19H2633	1	Cap Screw	3/8" X 1-1/2"
32	19H1912	1	Cap Screw	3/8" X 3-1/2"
33	03H1593	1	Bolt	1/2" X 2-1/2"
34	FH319345	1	Bolt	-
35	12H304	1	Lock Washer	3/8"
36	24H1308	1	Washer	13/32" X 1" X 0.134"
