Открытый узел

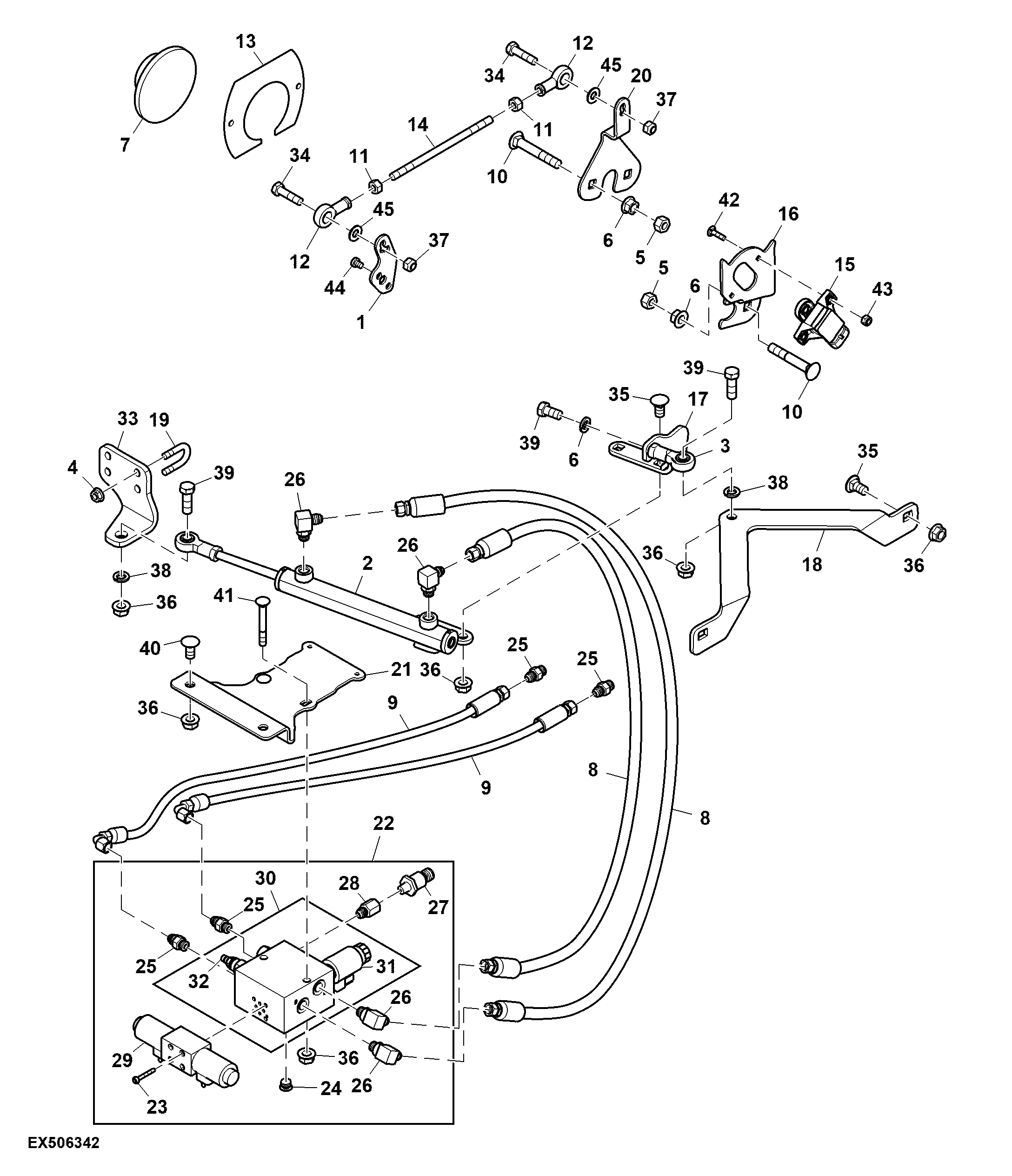

Hydraulics AutoTrac™ (Not for Israel and Sudan)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	FH318106	1	Arm	-
2	AFH214109	1	Hydraulic Cylinder	-
2	AFH209028	1	Seal Kit	-
3	AFH210215	1	Ball Joint	-
4	R40694	1	Flange Nut	-
5	14H1076	1	Nut	3/8"
6	E59406	1	Nut	-
7	FH317935	3	Plug	-
8	AFH209012	2	Hydraulic Hose	LGTH = 800 mm
9	AFH209011	2	Hydraulic Hose	LGTH = 1200 mm
10	FH319347	1	Bolt	7.925 X 31.750 mm (5/16" X 1-1/4")
11	14H650	1	Nut	5/16"
12	AFH208663	2	Link End	-
13	FH318122	1	Plate	-
14	FH318274	1	Rod	-
15	AFH208742	1	Sender	-
16	AFH208929	1	Support	Sensor Mount
17	AFH208947	1	Bracket	Cylinder Ball Joint
18	FH318213	1	Bracket	Cylinder Base
19	FH324113	2	U-Bolt	-
20	FH318183	1	Bracket	Linkage Mount
21	FH318182	1	Bracket	Manifold
22	AFH208547	1	Valve	Steering Manifold
23	19M8669	4	Screw	M5 X 35
24	AT49216	1	Fitting Plug	SUB FOR AFH214011
24	R26448	1	O-Ring	USE WITH AT49216
25	R26448	1	O-Ring	-
25	R27212	4	Fitting	SUB FOR AFH209891 OR AFH213976
26	AE24616	4	Elbow Fitting	-
27	AFH208531	1	Sender	-
28	AFH209842	1	Hose Fitting	-
29	AFH208525	1	Elec.Proportional Valve	-
29	FH326701	1	Solenoid Valve Coil	-
29	FH326702	1	Solenoid	-
29	FH326699	1	Seal Kit	-
30	AFH221445	1	Valve	SUB FOR AFH208506
31	AFH221446	1	Valve	Directional SUB FOR AFH214042
31	FH326703	1	Solenoid Valve Coil	-
31	FH326700	1	Seal Kit	-
32	AN221620	1	Seal Kit	Pressure SUB FOR AFH213402
32	AFH213398	1	Valve	-
33	FH324104	1	Support	Cylinder End
34	FH319347	1	Bolt	7.925 X 31.750 mm (5/16" X 1-1/4")
35	03H1851	1	Bolt	1/2" X 1"
36	E62934	1	Flange Nut	-
37	E50101	1	Lock Nut	-
38	12H301	1	Lock Washer	1/2"
39	19H3877	1	Cap Screw	1/2" X 1-1/2"
40	03H1659	1	Bolt	1/2" X 1"
41	03H1512	1	Bolt	3/8" X 2-1/2"
42	FH319355	1	Bolt	-
43	T12847	1	Lock Nut	-
44	21M7316	1	Screw	M6 X 10
45	24H1136	1	Washer	11/32" X 11/16" X 0.065"

Hydraulics AutoTrac™ (Not for Israel and Sudan)

Нет текстового описания
