Открытый узел

Hood Mechanism

Hood Mechanism

Hood Mechanism

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

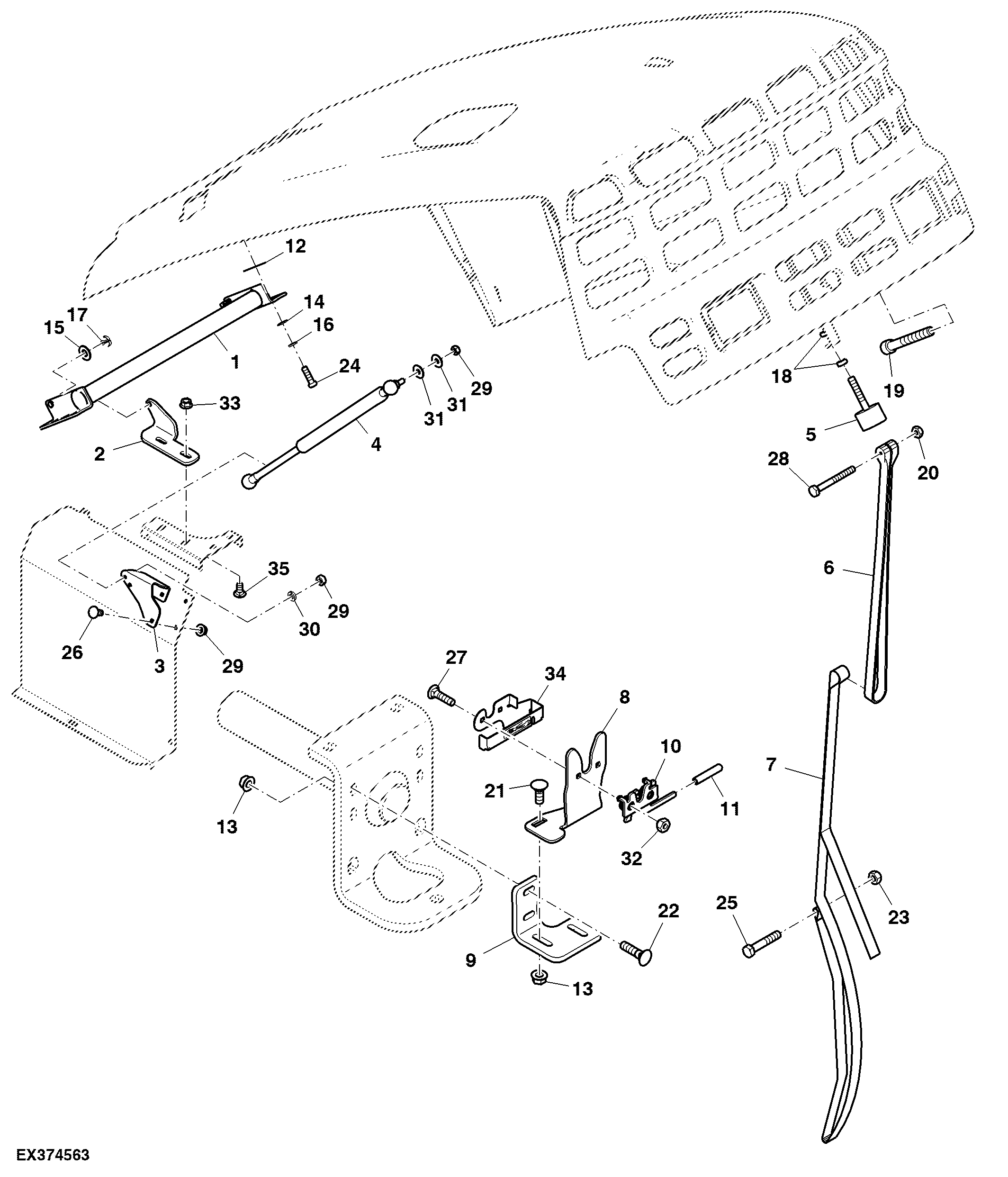

Hood Mechanism

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH208923	1	Support	-
2	FH318096	1	Bracket	LH
2	FH322414	1	Bracket	-
2	FH322403	1	Bracket	-
2	FH318086	1	Bracket	RH
3	FH321587	1	Bracket	LH, SUB FOR FH318084
3	FH322396	1	Bracket	-
3	FH321586	1	Bracket	RH, SUB FOR FH318085
3	FH322405	1	Bracket	-
4	AFH208784	2	Gas Operated Cylinder	-
5	AFH208688	1	Absorber	-
6	FH324306	1	Strap	SUB FOR FH318031
7	FH318075	1	Strap	-
8	FH318211	1	Bracket	-
8	FH322397	1	Bracket	-
9	FH318795	1	Bracket	-
10	AFH208778	1	Latch	-
11	FH318044	1	Cover	-
12	FH318059	2	Shim	-
13	E59406	1	Nut	-
14	24H1305	1	Washer	13/32" X 13/16" X 0.065"
15	24H1111	1	Washer	17/32" X 1-1/16" X 0.090"
16	12H304	1	Lock Washer	3/8"
17	11M7028	1	Cotter Pin	5 X 32 mm
18	14H732	1	Nut	3/8"
19	19M7949	1	Cap Screw	M12 X 100
20	M63707	1	Lock Nut	-
21	03H1519	1	Bolt	3/8" X 1"
22	03H1558	1	Bolt	3/8" X 1-1/2"
23	E50102	1	Lock Nut	9.525 mm (3/8")
24	19H1732	1	Cap Screw	3/8" X 1-1/4"
25	19H3065	1	Cap Screw	3/8" X 2"
26	03H1765	1	Bolt	3/8" X 3/4"
27	03H1544	1	Bolt	5/16" X 1-1/4"
28	FH319767	1	Bolt	-
29	14M7274	1	Nut	M10
30	12H293	1	Lock Washer	7/16"
31	24M7106	1	Washer	10 X 18 X 2.500 mm
32	FH319357	1	Nut	-
33	E62934	1	Flange Nut	-
34	-	1	Part 41	-
35	03H1851	1	Bolt	1/2" X 1"
