Открытый узел

Fuel and Hydraulic Tanks

Fuel and Hydraulic Tanks

Fuel and Hydraulic Tanks

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

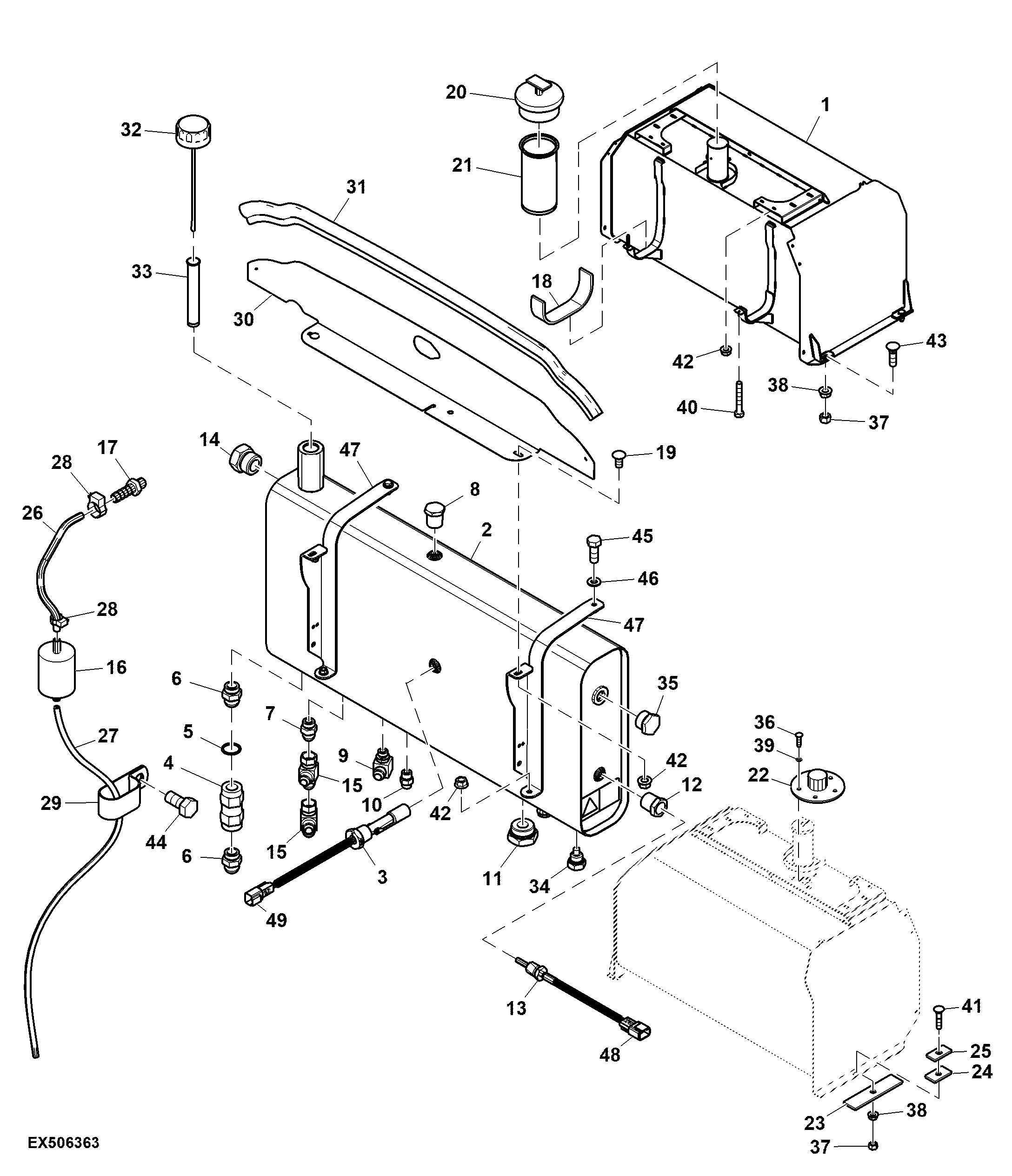

Fuel and Hydraulic Tanks

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH209034	1	Fuel Tank	-
2	AFH213395	1	Tank	Hydraulic SUB FOR APPL AFH210547
3	AFH208863	1	Level Switch	Oil Level
4	AFH208546	1	Check Valve	25 psi
5	R29936	1	O-Ring	-
6	AFH210052	2	Adapter Fitting	-
7	X12F5OX-S	1	Adapter Fitting	-
8	X1/2HP-S	1	Fitting Plug	SUB FOR FH325309
9	AE30518	1	Elbow Fitting	-
10	38H1174	1	Adapter Fitting	-
10	R26906	1	O-Ring	-
10	T77857	1	O-Ring	-
11	R39741	1	Drain Plug	SUB FOR AFH214027
11	U13639	1	O-Ring	USE WITH R39741
12	15H586	1	Adapter Fitting	3/8"
13	AFH208905	1	Temperature Sensor	Oil Temperature ORDER AFH218900
13	FH318148	1	Conduit	-
13	AFH218900	1	Temperature Sensor	Oil Temperature
14	AFH214022	1	Plug	-
15	AN33434	1	Tee Fitting	-
16	FH318254	2	Strainer	-
17	R67293	1	Fitting	-
18	FH318010	2	Isolator	-
19	03H1765	1	Bolt	3/8" X 3/4"
20	AFH208810	1	Filler Cap	-
21	AFH208770	1	Strainer	-
22	AFH208532	1	Fuel Sender	-
23	FH318008	1	Isolator	-
24	FH318009	1	Isolator	-
25	FH318058	1	Plate	-
26	FH319203	1	Hose	LGTH = 400 mm
27	FH319212	1	Hose	LGTH = 1000 mm
28	TY22462	3	Clamp	-
29	AH77869	1	Clip	-
30	FH320535	1	Angle	SUB FOR FH318095
31	FH318276	1	Isolator	-
32	AFH208971	1	Filler Cap	-
33	AFH208732	1	Screen	-
34	AFH209773	1	Fitting Plug	-
35	FH341172	1	Level Gauge	SUB FOR FH317762
36	19H3370	1	Cap Screw	0.190" X 5/8"
37	14H809	1	Nut	1/2"
38	E54809	1	Lock Nut	-
39	12M7064	1	Lock Washer	5 mm
40	19H2467	1	CAP SCREW	3/8" X 2-1/2"
41	03H1591	1	Bolt	1/2" X 2-1/4"
42	E59406	1	Nut	-
43	03H1439	1	Bolt	1/2" X 1-3/4"
44	19M7872	1	Cap Screw	M12 X 25
45	19H1731	1	Cap Screw	3/8" X 1"
46	24H1308	1	Washer	13/32" X 1" X 0.134"
47	FH320534	2	Strap	SUB FOR FH318191
48	57M8489	1	Elec. Connector Housing	-
49	57M7533	1	Elec. Connector Housing	-
