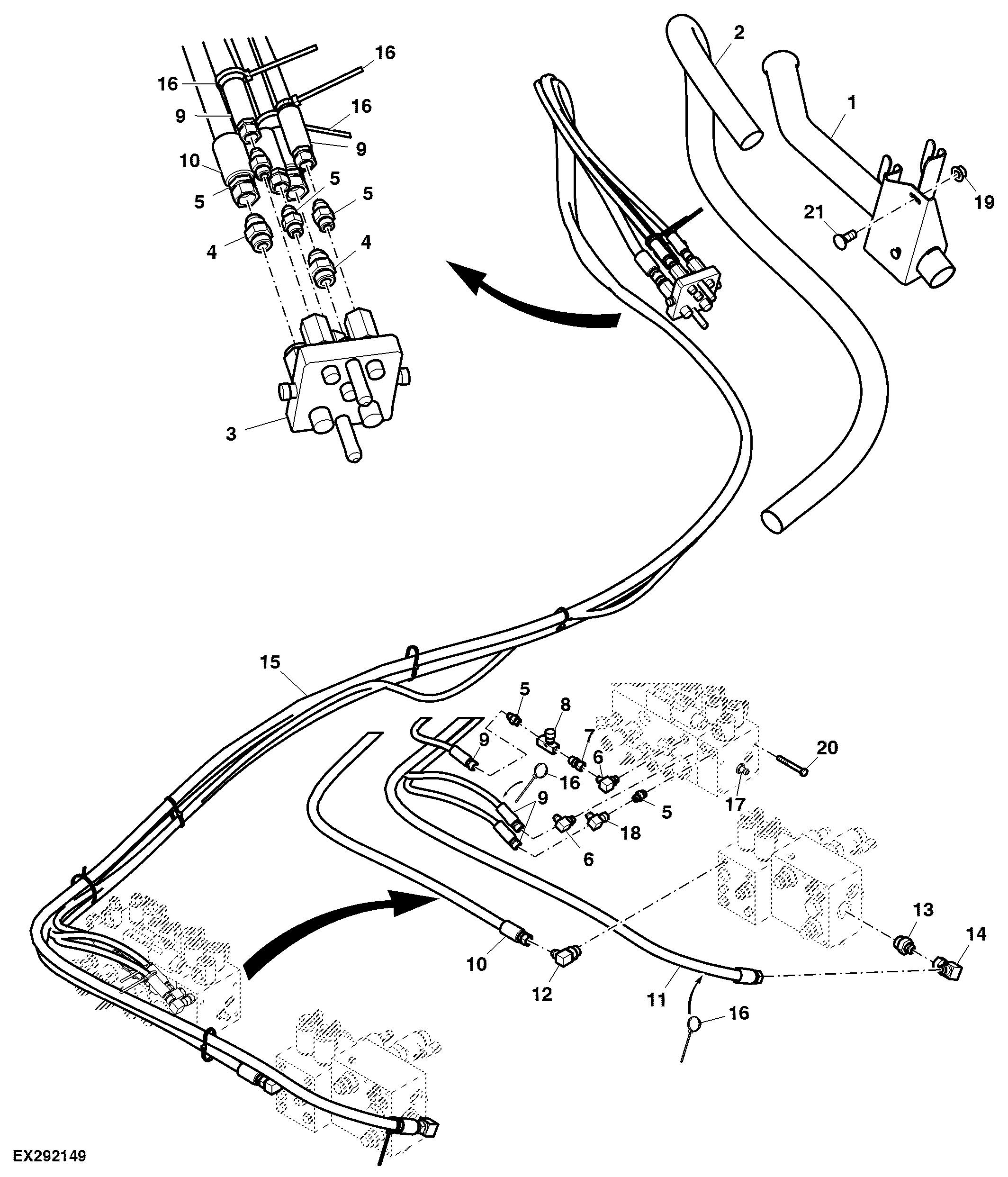

Draper Header Reel Hydraulic Couplers

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH209944	1	Hose Support	-
2	FH318074	1	Cover	-
3	AFH208765	1	Coupling	Multi Link
3	AFH210269	3	Seal Kit	1/4”, Coupler
3	AFH210270	2	Seal Kit	3/8”, Coupler
3	AFH210241	1	Screw	-
3	AFH210243	1	Dowel Pin	-
3	AFH210225	1	Fitting	3/8”, Coupler
3	AFH210224	3	Fitting	1/4”, Coupler
3	AFH216886	1	Fitting	3/8”, Coupler SUB FOR AFH210226
4	X8F5OX-S	2	Adapter Fitting	-
5	R27212	5	Fitting	SUB FOR AFH209891 OR AFH213976
5	R26448	1	O-Ring	-
6	AE24616	2	Elbow Fitting	-
7	AFH209716	1	Adapter Fitting	-
8	AFH211041	1	Valve	SUB FOR AFH208530
9	AFH208979	3	Hydraulic Hose	LGTH = 4335 mm
10	AFH208977	1	Hydraulic Hose	LGTH = 4530 mm
11	AFH208978	1	Hydraulic Hose	LGTH = 4900 mm
12	AFH209903	1	Elbow Fitting	-
13	AFH209844	1	Cap Screw	-
14	AH77612	1	Elbow Fitting	-
15	R44302	5	Tie Band	-
16	R139946	2	Tie Band	-
17	AFH208798	1	Valve	SUB FOR AFH209642
18	AE24616	1	Elbow Fitting	-
19	E59406	1	Nut	-
20	19H2458	1	Cap Screw	3/8" X 3"
21	03H1519	1	Bolt	3/8" X 1"

Draper Header Reel Hydraulic Couplers

Нет текстового описания
