Открытый узел

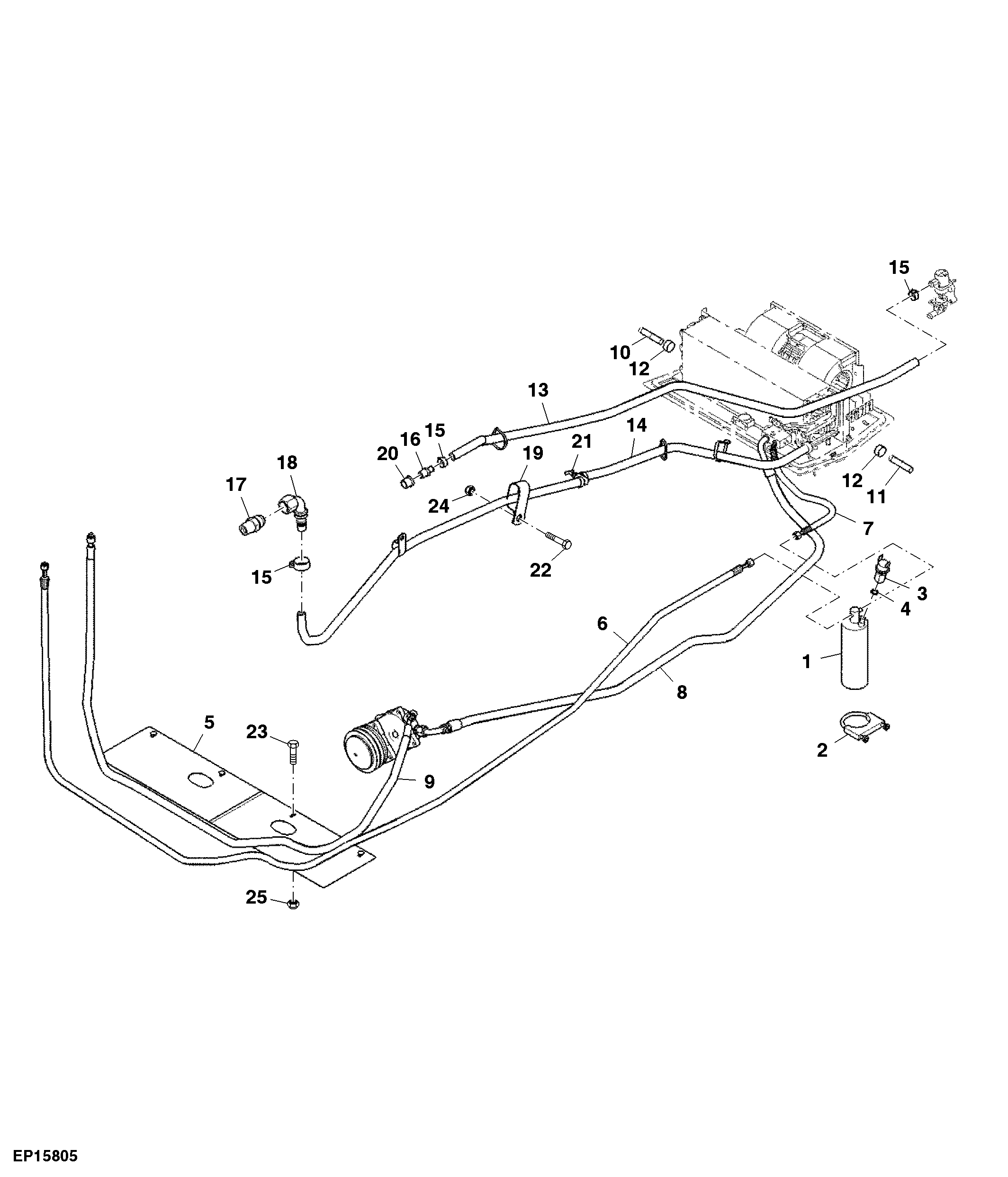

Receiver-Dryer / Hoses, Air Conditioning

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH211311	1	Air Conditioner Kit	SUB FOR AFH208814
2	AFH209838	1	Clamp	-
3	AFH210683	1	Switch	SUB FOR AFH208677
3	AFH211389	1	Air Conditioner Kit	-
4	R183409	1	O-Ring	SUB FOR FH321226
5	FH318190	2	Sheet	-
6	AFH208609	1	Refrigerant Hose	LGTH = 3795 mm, INCLUDES R183409
6	R183409	1	O-Ring	SUB FOR FH321226
7	FH321227	1	O-Ring	-
7	AFH208610	1	Refrigerant Hose	LGTH = 575 mm, INCLUDES FH321227
8	AFH211355	1	Refrigerant Hose	LGTH = 2350 mm, INCLUDES FH321223, FH321225 AND FH321227; SUB FOR AFH208611
8	811144800	1	O-Ring	-
8	FH327026	1	Cap	-
8	FH321223	1	Valve	-
8	FH321225	1	Cap	-
8	FH321227	1	O-Ring	-
9	FH321224	1	Cap	-
9	FH321223	1	Valve	-
9	AFH211354	1	Refrigerant Hose	LGTH = 2500 mm, INCLUDES FH337100, FH321223 AND FH321224; SUB FOR AFH208608
9	FH337100	1	O-Ring	SUB FOR FH321228
10	FH319517	1	Hose	-
11	FH319189	1	Hose	-
12	AR77962	2	Hose Clamp	-
13	FH319514	1	Hose	-
14	FH324509	1	Hose	LGTH = 2200 mm, SUB FOR FH320533 AND FH323637
15	AFH214019	5	Hose Clamp	-
16	15H589	1	Pipe Bushing	1/2"
17	N112193	1	Adapter Fitting	-
18	AFH209693	1	Fitting	-
19	AH77869	2	Clip	-
20	FH317920	1	Fitting	-
21	AFH208852	1	Valve	-
21	FH322346	1	Cap	High Side
21	FH322347	1	Cap	Low Side
22	03H1519	1	Bolt	3/8" X 1"
23	03H1268	1	Bolt	5/16" X 3/4"
24	E59406	1	Nut	-
25	E82265	1	Lock Nut	-

Receiver-Dryer / Hoses, Air Conditioning

Нет текстового описания
