Открытый узел

Fuel and Hydraulic Tank

Fuel and Hydraulic Tank

Fuel and Hydraulic Tank

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

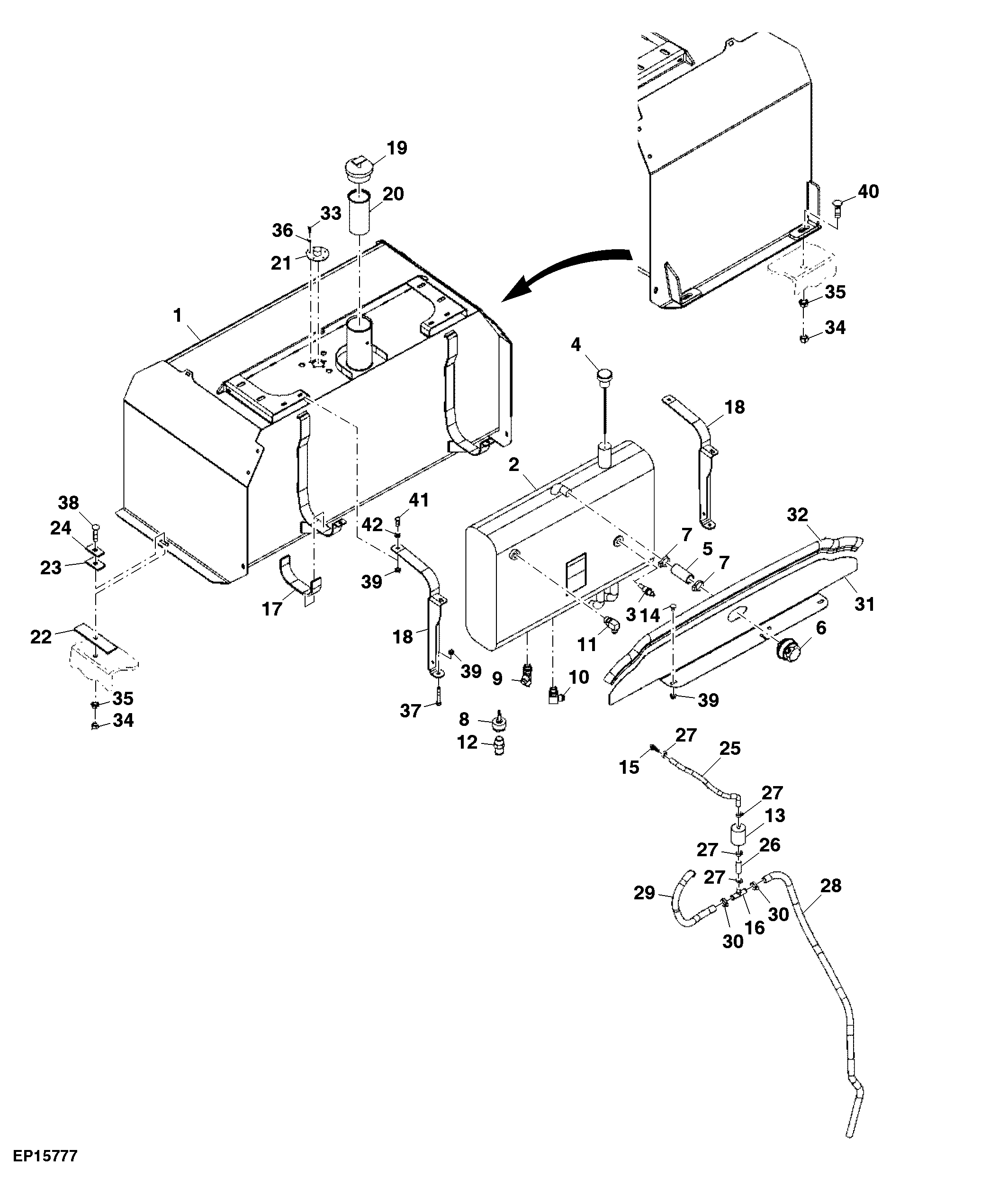

Fuel and Hydraulic Tank

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH209034	1	Fuel Tank	-
2	AFH210477	1	Tank	-
2	AFH208732	1	Screen	-
2	AFH209773	1	Fitting Plug	-
3	FH319154	1	Switch	-
4	AFH209808	1	Dipstick	-
5	FH319144	1	Hose	LGTH = 76.2 mm
6	AFH209821	1	Vent	-
7	AFH209831	2	Hose Clamp	-
8	AFH209776	1	Check Valve	-
9	AT32289	1	Fitting	SUB FOR AFH213876
9	R26906	1	O-Ring	USE WITH AT32289
10	R26906	1	O-Ring	USE WITH AR26724
10	AR26724	1	Elbow Fitting	SUB FOR AFH209904
11	AFH209903	1	Elbow Fitting	-
12	FH319459	1	Adapter Fitting	-
13	FH318254	1	Strainer	-
14	03H1765	1	Bolt	3/8" X 3/4"
15	R67293	1	Fitting	-
16	FH319185	1	Tee Fitting	-
17	FH318010	2	Isolator	-
18	FH320534	2	Strap	SUB FOR FH318191
19	AFH208810	1	Filler Cap	-
20	AFH208770	1	Strainer	-
21	AFH208532	1	Fuel Sender	-
22	FH318008	1	Isolator	-
23	FH318009	1	Isolator	-
24	FH318058	1	Plate	-
25	FH319203	1	Hose	LGTH = 400 mm
26	FH319177	1	Hose	LGTH = 50 mm
27	TY22462	4	Clamp	-
28	FH319486	1	Hose	-
29	FH319485	1	Hose	-
30	AFH214019	2	Hose Clamp	-
31	FH322394	1	Plate	ORDER FH331636; SUB FOR APPL FH320535
32	FH318276	1	Isolator	-
33	21H1455	1	Screw	0.190" X 3/4"
34	14H809	1	Nut	1/2"
35	E54809	1	Lock Nut	-
36	12M7064	1	Lock Washer	5 mm
37	19H2467	1	CAP SCREW	3/8" X 2-1/2"
38	03H1591	1	Bolt	1/2" X 2-1/4"
39	E59406	1	Nut	-
40	03H1439	1	Bolt	1/2" X 1-3/4"
41	19H1731	1	Cap Screw	3/8" X 1"
42	24H1308	1	Washer	13/32" X 1" X 0.134"
