Открытый узел

Draper Header Reel Hydraulics

Draper Header Reel Hydraulics

Draper Header Reel Hydraulics

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Draper Header Reel Hydraulics

Нет текстового описания

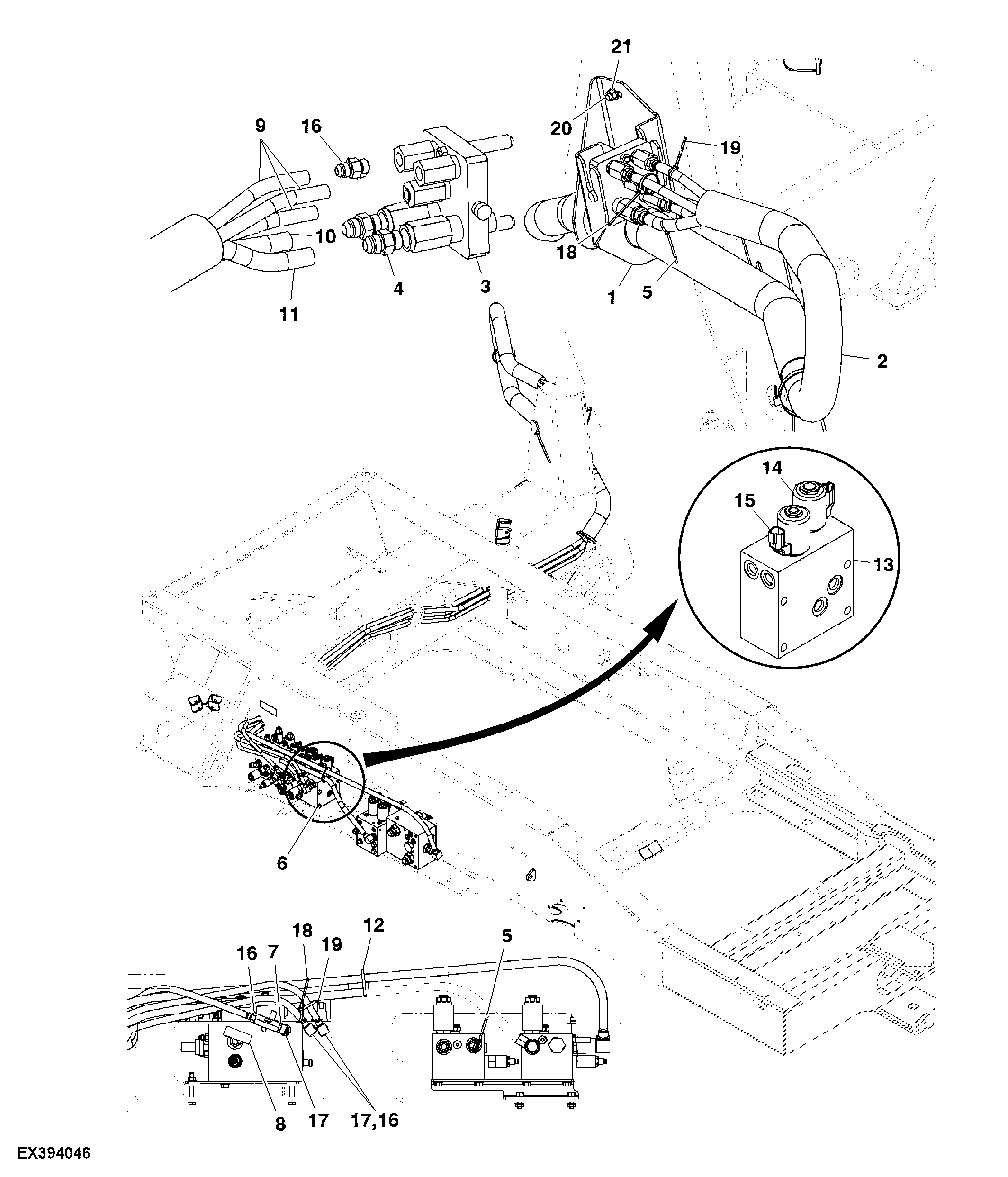

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH209944	1	Hose Support	-
2	FH318074	1	Cover	-
3	AFH210269	3	Seal Kit	-
3	AFH210270	2	Seal Kit	-
3	AFH210241	1	Screw	-
3	AFH210243	1	Dowel Pin	-
3	AFH210225	1	Fitting	-
3	AFH210224	3	Fitting	-
3	AFH210226	1	Fitting	-
3	AFH208765	1	Coupling	-
4	X8F5OX-S	2	Adapter Fitting	-
5	R139946	2	Tie Band	-
6	19H2458	1	Cap Screw	3/8" X 3"
7	AFH209716	1	Adapter Fitting	-
8	AFH211041	1	Valve	SUB FOR AFH208530
9	AFH208979	3	Hydraulic Hose	LGTH = 4335 mm
10	AFH208977	1	Hydraulic Hose	LGTH = 4530 mm
11	AFH208978	1	Hydraulic Hose	LGTH = 4900 mm
12	R44302	8	Tie Band	-
13	AT49216	1	Fitting Plug	-
13	AFH208582	1	Seal Kit	-
13	AFH208798	1	Valve	SUB FOR AFH209642
13	AFH208599	1	Solenoid Valve	-
14	FH317810	1	Nut	-
14	AFH208586	1	Seal Kit	-
14	AFH208600	1	Solenoid Valve	-
14	AFH208575	1	Solenoid Valve Coil	-
15	AFH208574	2	Solenoid Valve Coil	-
15	AFH208575	1	Solenoid Valve Coil	-
15	AFH208582	2	Seal Kit	-
15	AFH208599	2	Solenoid Valve	-
15	AFH208600	6	Solenoid Valve	-
15	AFH208586	1	Seal Kit	-
15	FH317810	1	Nut	-
15	AT354894	1	Solenoid Valve Coil	SUB FOR AFH208574
16	R27212	1	Fitting	SUB FOR AFH209891 OR AFH213976
16	R26448	1	O-Ring	-
17	AE24616	2	Elbow Fitting	-
18	R139946	1	Tie Band	Red
19	R139946	1	Tie Band	Green
20	03H1519	1	Bolt	3/8" X 1"
21	E59406	1	Nut	-
