Открытый узел

Arm Linkages

Arm Linkages

Arm Linkages

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

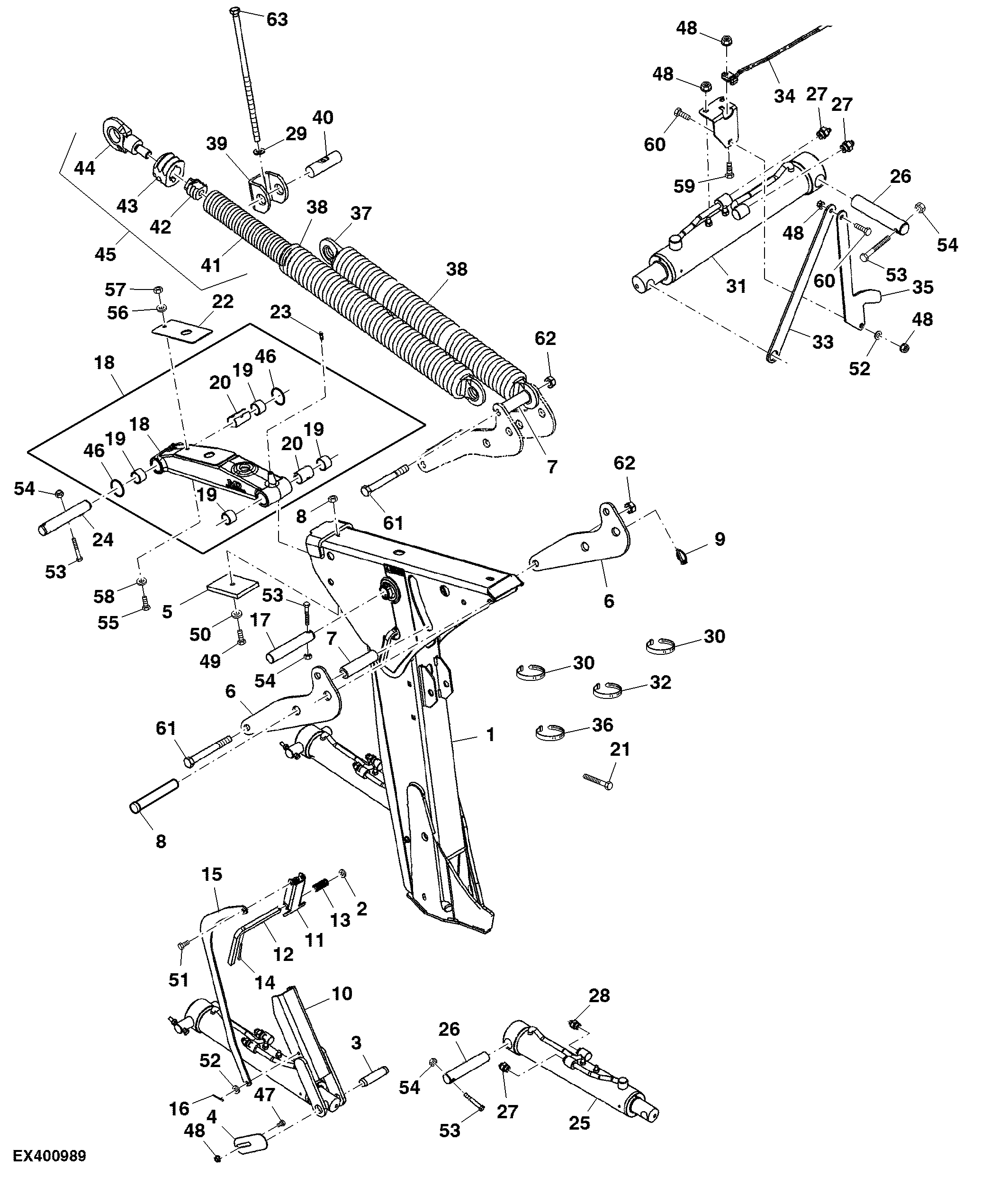

Arm Linkages

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AFH220294	1	Arm	C/W Decals RH, SUB FOR AFH208895 OR AFH210556
1	AFH220283	1	Arm	C/W Decals LH, SUB FOR AFH210555 OR AFH208894
2	24H1742	1	Washer	17/32" X 1" X 0.060"
3	FH318241	2	Pin	-
4	FH317978	2	Plate	-
5	FH318012	2	Isolator	-
6	AFH212098	4	Arm	SUB FOR FH319127
7	FH319252	4	Tube	-
8	FH319237	2	Pin	-
9	AFH214013	2	Pin	SUB FOR AFH209851
10	AFH208922	2	Bracket	-
11	FH318118	2	Bracket	-
12	AFH213454	2	Arm	SUB FOR FH318078
13	FH318062	2	Compression Spring	-
14	34H284	4	Spring Pin	3/16" X 1-1/4"
15	FH318091	2	Link	-
16	11H206	2	Cotter Pin	3/32" X 3/4"
17	FH317844	2	Pin	-
18	AFH208870	2	Arm	-
19	JD9911	8	NEEDLE BEARING	-
20	FH319113	4	Spacer	-
21	19H3031	1	Cap Screw	3/8" X 2-1/2"
22	FH318170	4	Shim	-
23	JD7819	4	Lubrication Fitting	-
24	FH317845	2	Pin	-
25	AFH214102	1	Cylinder	SUB FOR AFH208768
25	AFH212110	1	Seal Kit	SUB FOR AFH208711
26	FH318243	2	Pin	-
27	AA61968	3	Fitting Plug	-
28	X8F5OX-S	1	Adapter Fitting	-
29	FH319711	1	Washer	-
30	R139946	3	Tie Band	-
31	AFH214093	1	Hydraulic Cylinder	SUB FOR AFH208692
31	AFH212109	1	Seal Kit	SUB FOR AFH208712
32	FH318178	1	Bracket	-
33	FH318113	1	Strap	-
34	AFH208513	1	Sensor	-
34	AFH219073	1	Sensor	-
35	FH318112	1	Link	-
36	R139946	1	Tie Band	-
37	FH317992	8	Plug	-
38	AFH219057	4	Spring	SUB FOR AFH215644
38	AFH219056	2	Spring	SUB FOR AFH213104 OR FH318065
39	FH318119	2	Clevis	-
40	FH318270	2	Pin	-
41	AFH219059	1	Spring Assembly	SUB FOR AFH213025 OR FH318066
42	FH319647	1	Insert	-
43	FH318145	1	Insert	-
44	FH318132	1	Insert	-
45	BE32363	1	Spring Kit	-
46	FH317953	4	Seal	-
47	03H1463	1	Bolt	3/8" X 3/4"
48	E59406	1	Nut	-
49	19H2633	1	Cap Screw	3/8" X 1-1/2"
50	24H1305	1	Washer	13/32" X 13/16" X 0.065"
51	19H1648	1	Cap Screw	3/8" X 3/4"
52	FH319373	1	Washer	-
53	19H1944	1	Cap Screw	3/8" X 2-3/4"
54	E50102	1	Lock Nut	-
55	19H1732	1	Cap Screw	3/8" X 1-1/4"
56	12H304	1	Lock Washer	3/8"
57	14H1076	1	Nut	3/8"
58	24M7213	1	Washer	10.500 X 25 X 4 mm
59	03H2330	1	Bolt	3/8" X 1-1/4"
60	03H1765	1	Bolt	3/8" X 3/4"
61	19H3225	1	Cap Screw	3/4" X 6-1/2"
62	E43336	1	Lock Nut	-
63	AFH209992	1	Bolt	-
