Открытый узел

Shield, Hydraulic Unloading Auger Swing, LH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7055	7	Washer	8.400 X 16 X 1.600 mm
2	DX16331	1	Shield	-
3	YC11763	1	Ring	-
4	ADX13998	1	Support	-
5	03M7093	3	Bolt	M8 X 25
6	ADX13976	1	Shield	-
7	DX16416	1	Support	-
8	DX16441	1	Reinforcement	-
9	14M7694	3	Lock Nut	M10
10	DX17676	1	Channel	-
11	19M7328	3	Cap Screw	M10 X 70
12	DX17677	1	Channel	-
13	ADX13398	1	Shield	-
14	ADX13421	1	Support	-
15	DX16332	1	Cover	-
16	14M7029	2	Nut	M8
17	19M7867	4	Screw	M8 X 25
18	19M7866	7	Screw	M8 X 20
19	12M7099	11	Lock Washer	6 mm
20	14M7298	10	Flange Nut	M8
21	12M7008	4	LOCK WASHER	8 mm
22	YC20403	10	Screw	-
23	19M7284	2	Cap Screw	M8 X 18
24	24M7054	10	Washer	6.400 X 12 X 1.600 mm
25	YC20357	11	Nut	-
26	21M7030	2	Screw	M8 X 20
27	14M7020	3	Wing Nut	M8
28	AYC20066	1	Rod	-
29	ADX13367	1	Shield	-
30	ADX15266	1	Hood	-
31	ADX15265	1	Extension	-
32	DX20418	1	Rib	-

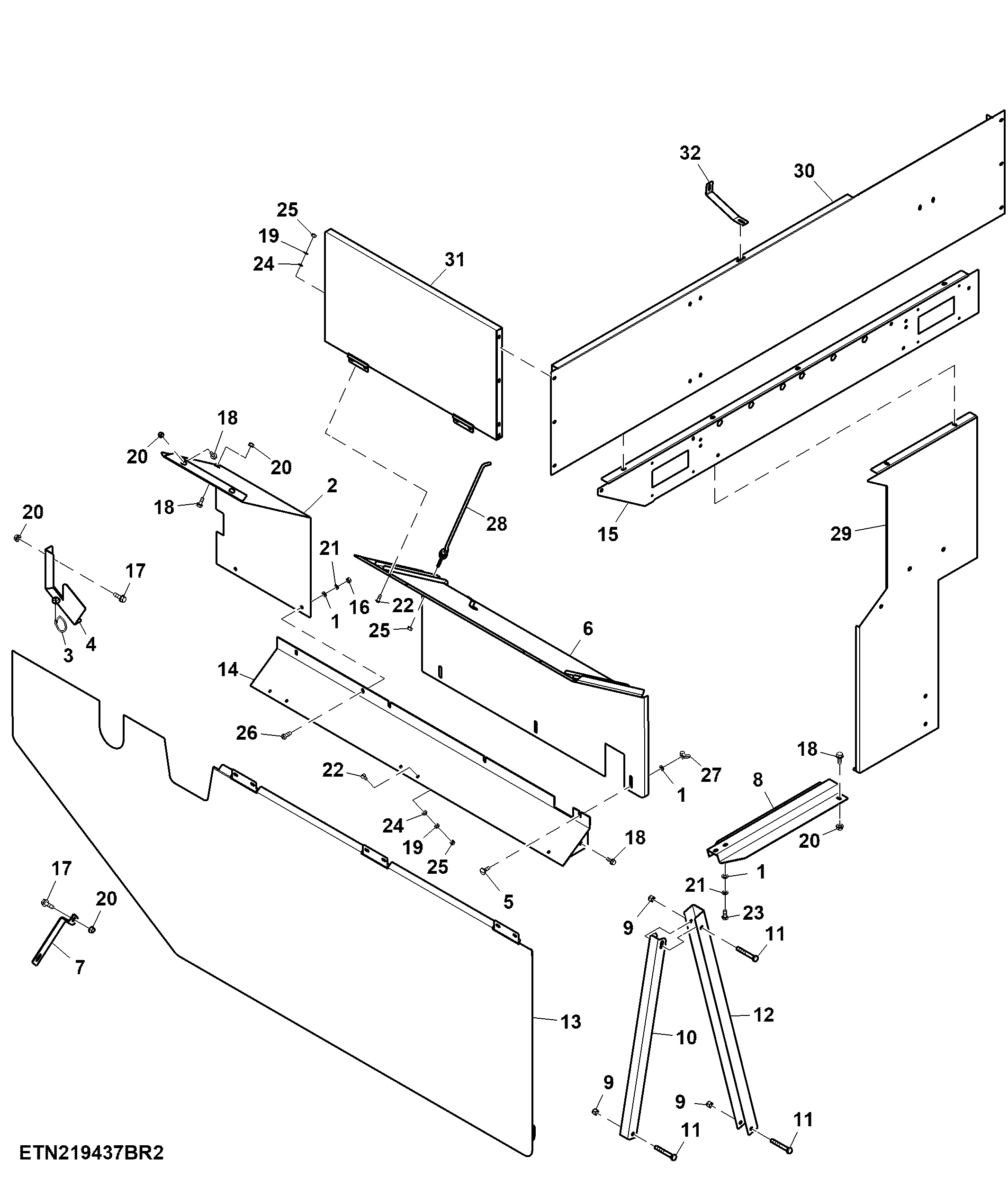

Shield, Hydraulic Unloading Auger Swing, LH
