Открытый узел

Rear Hood and Side Panels

Rear Hood and Side Panels

Rear Hood and Side Panels

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

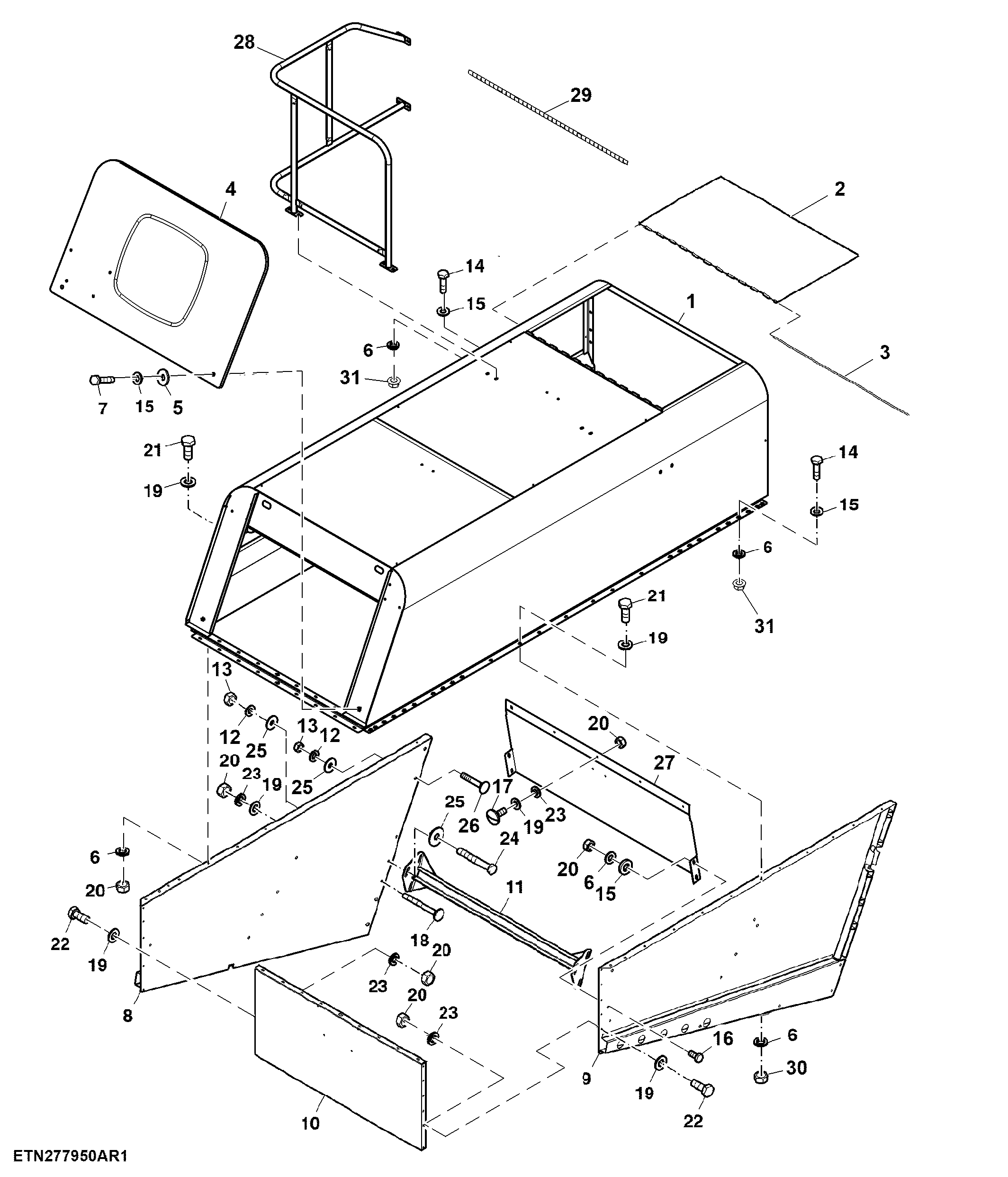

Rear Hood and Side Panels

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ADX16392	1	Hood	-
2	AYC20300	1	Flap	-
3	YC24326	1	Pin	-
4	ADX16558	1	Cover	-
5	24M7207	4	Washer	8.400 X 24 X 2 mm
6	12M7008	53	LOCK WASHER	8 mm
7	19M7298	2	Cap Screw	M8 X 35
8	AYC10911	1	Side Wall	LH
9	AYC10913	1	Side Wall	RH
10	ADX12494	1	Partition	for Wheat
10	ADX12494	1	Partition	for Corn
11	AYC10922	1	Crossbar	-
12	12M7013	13	LOCK WASHER	10.200 mm
13	14M7140	13	Nut	M10
14	19M7163	18	Cap Screw	M8 X 25
15	24M7055	53	Washer	8.400 X 16 X 1.600 mm
16	19M7162	1	Cap Screw	M8 X 16
17	03M7092	5	Bolt	M6 X 16
18	03M7430	4	Bolt	M6 X 60
19	24M7054	43	Washer	6.400 X 12 X 1.600 mm
20	14M7027	43	NUT	M6
21	19M7139	29	Cap Screw	M8 X 20
22	19M7077	34	Cap Screw	M6 X 20
23	12M7099	43	Lock Washer	6 mm
24	19M7328	6	Cap Screw	M10 X 70
25	24M7178	16	Washer	10.500 X 30 X 2.500 mm
26	03M7073	4	Bolt	M10 X 60
27	YC13027	1	Plate	-
28	ADX16399	1	Platform	-
29	DX14583	2	Grommet	-
30	14M7029	1	Nut	M8
31	14M7298	1	Flange Nut	M8
