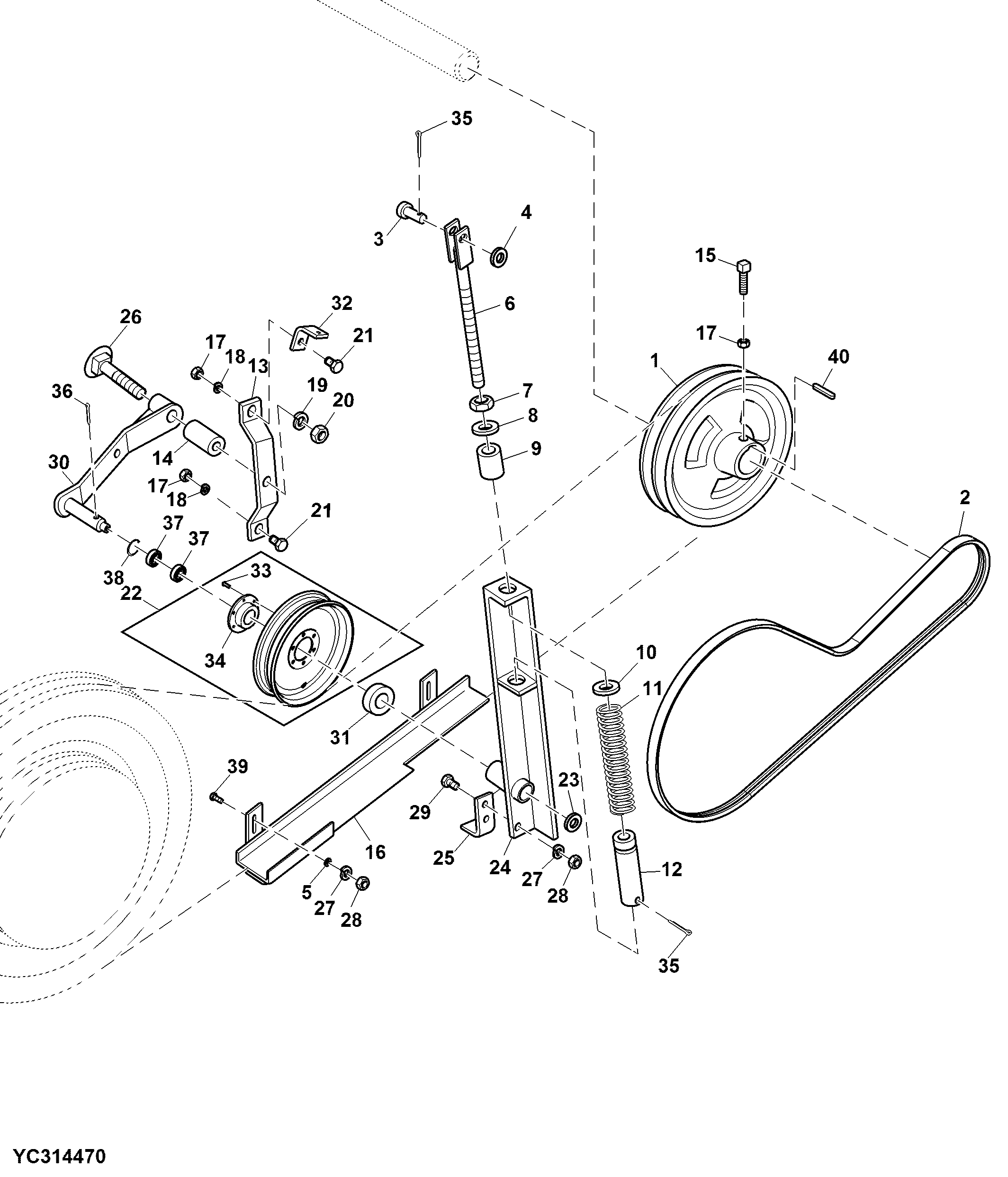

Drive Pulley and Idler

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10749	1	PULLEY	-
2	YC19027	1	V-Belt	LGTH = 1542 mm, WIDTH = 16 mm
3	Z24489	1	Pin Fastener	-
4	24M7047	1	Washer	13 X 24 X 2.500 mm
5	24M7055	2	Washer	8.400 X 16 X 1.600 mm
6	AYC12614	1	Adjuster	-
7	YC20433	1	Nut	-
8	24M7085	1	Washer	15 X 28 X 2.500 mm
9	Z30552	1	SPACER	-
10	L17952	1	WASHER	-
11	YC16811	1	Spring	-
12	AYC12615	1	Sleeve	-
13	YC23604	1	Brace	-
14	Z39569	1	Bushing	-
15	YC20277	2	Set Screw	-
16	AYC12254	1	Bracket Kit	-
17	14M7140	2	Nut	M10
18	12M7013	2	LOCK WASHER	10.200 mm
19	12M7014	1	Lock Washer	12 mm
20	14M7031	1	Nut	M12
21	19M7167	2	Cap Screw	M10 X 25
22	AYC10868	1	Idler	-
23	24M7053	1	Washer	17 X 30 X 3 mm
24	AYC12260	1	Support	-
25	YC23759	1	Strap	-
26	YC20279	1	Bolt	-
27	12M7008	3	LOCK WASHER	8 mm
28	14M7029	3	Nut	M8
29	19M7139	1	Cap Screw	M8 X 20
30	AYC11879	1	Arm	-
31	YC12209	1	Washer	-
32	YC17374	1	Angle	-
33	16M2506	6	Rivet	5 X 15 mm
34	YC12102	1	Hub	-
35	YC20416	2	Cotter Pin	-
36	YC20426	1	Cotter Pin	-
37	AYC18038	2	Ball Bearing	-
38	YC20294	1	Snap Ring	-
39	19M7163	2	Cap Screw	M8 X 25
40	49M7074	1	Shaft Key	12 X 8 X 70 mm
