Hydraulic Hoses and Control Valve, Hydraulic Unloading Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	ADX13353	1	Hydraulic Hose	LGTH = 1358 mm
2	ADX13355	2	Hydraulic Hose	LGTH = 3340 mm
3	ADX13292	1	Control Valve	-
4	AYC10573	1	Elbow Fitting	-
5	AZ22524	1	ELBOW FITTING	-
6	R213663	1	Clamp	-
7	DX16327	1	Plate	-
8	ADX15815	1	Hydraulic Cylinder	SUB FOR AYC10672
8	ADX15883	1	Seal Kit	USE WITH ADX15815
9	H77698	6	Tie Band	-
10	44M7029	1	PIN FASTENER	25 X 90 mm
11	YC16876	4	Spacer	-
12	11M7038	2	Cotter Pin	6.300 X 40 mm, SUB FOR 11M7037
13	14M7697	1	Lock Nut	M16
14	YC24311	1	Bushing	-
15	24M7044	1	Washer	13 X 20 X 2 mm
16	19M7609	1	Cap Screw	M16 X 90
17	ADX10077	2	Fitting	-
18	DX10186	2	Fitting	-
19	51M7041	2	O-Ring	11.300 X 2.200 mm

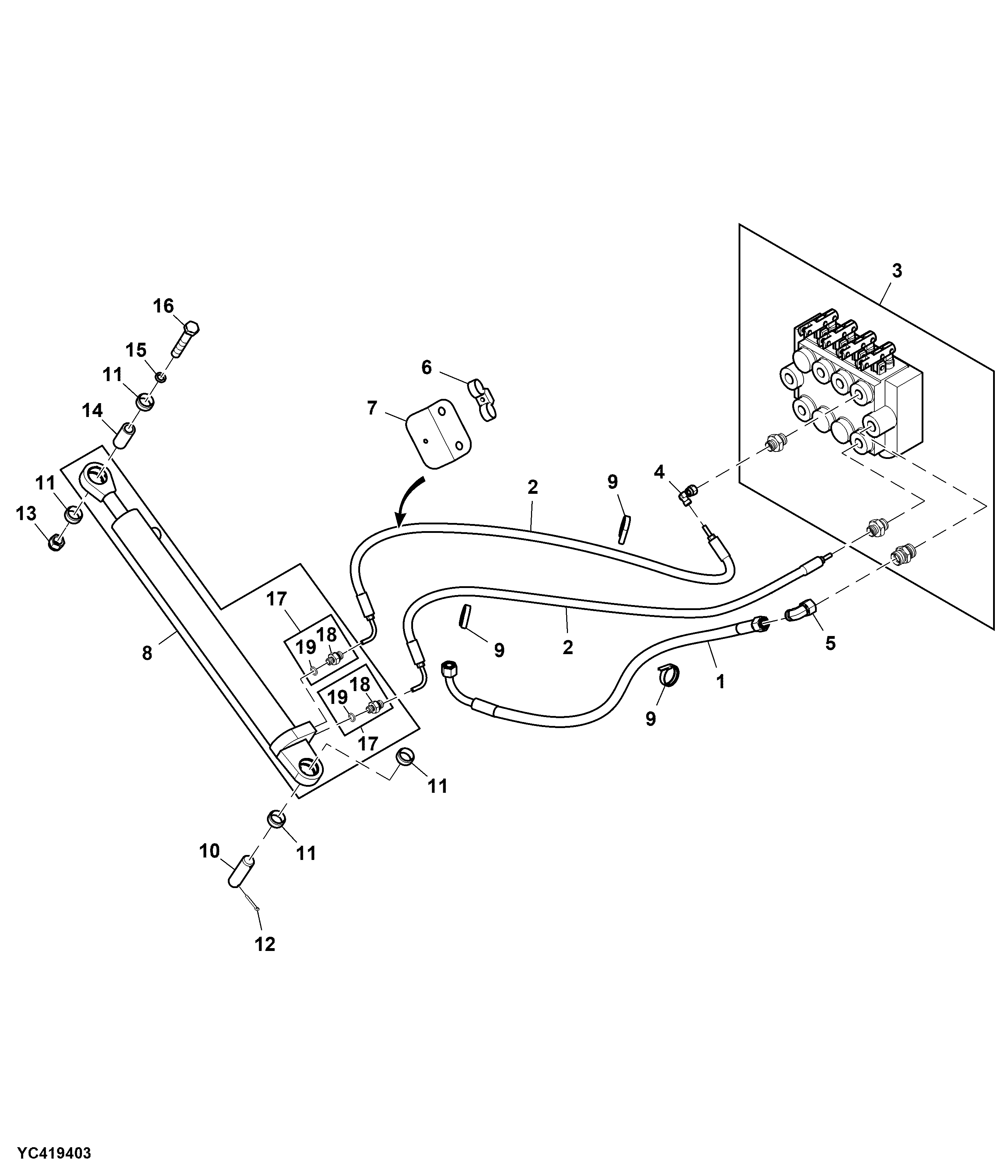

Hydraulic Hoses and Control Valve, Hydraulic Unloading Drive
