Открытый узел

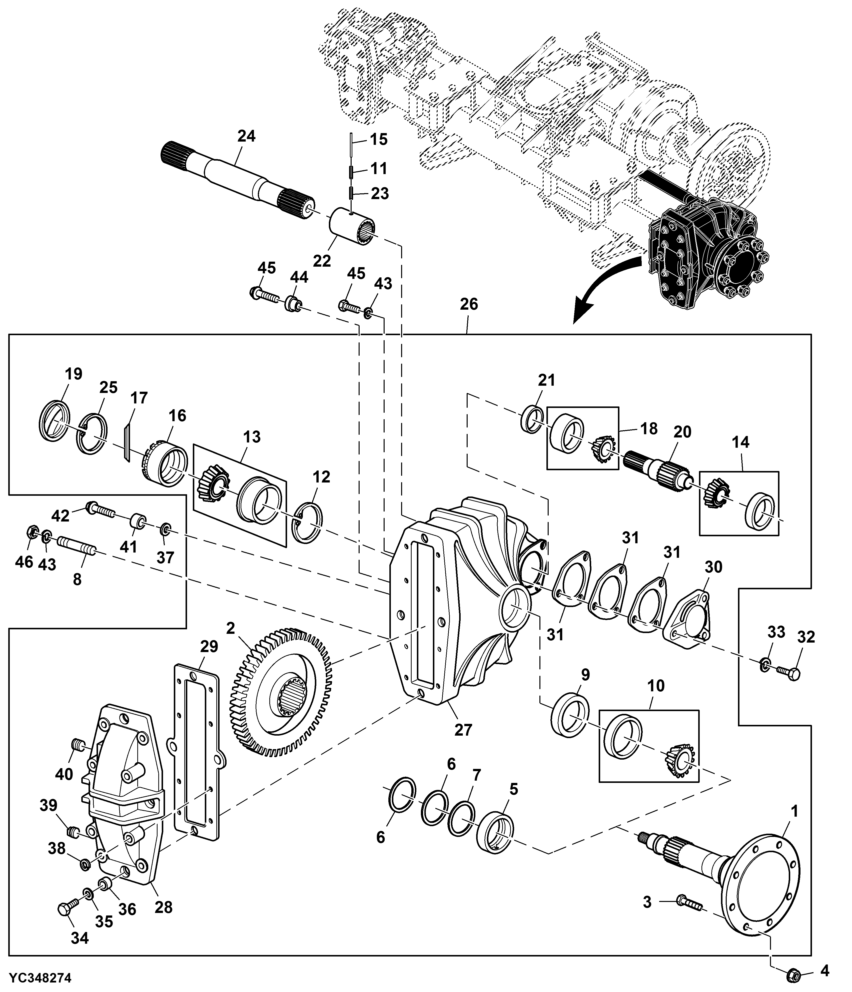

Final Drive (LH Illustrated)

Final Drive (LH Illustrated)

Final Drive (LH Illustrated)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Final Drive (LH Illustrated)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	YC23116	1	Axle	-
2	YC23117	1	Pinion	-
3	YC10660	8	Wheel Bolt	RH
3	YC10661	8	Wheel Bolt	LH
4	YC11878	8	Nut	LH
4	YC11879	8	Nut	RH
5	YC10640	1	Ring	-
6	YC10593	2	Seal	-
7	YC10592	1	Ring	-
8	YC12140	4	Stud	-
9	YC10639	1	Bushing	-
10	AYC12294	1	Spherical Roller Bearing	-
11	34M7037	2	Spring Pin	5 X 50 mm
12	YC27399	1	Snap Ring	-
13	AYC22302	1	Spherical Roller Bearing	-
14	AYC22303	1	Spherical Roller Bearing	-
15	YC17484	2	Wire	-
16	YC10642	1	Nut	-
17	YC10643	1	Shaft Key	-
18	AYC22301	1	Spherical Roller Bearing	-
19	YC10644	1	Seal	-
20	YC10641	1	Pinion Shaft	-
21	YC10594	1	Seal	-
22	Z37932	2	SPLINED COUPLING	-
23	34M7049	2	Spring Pin	8 X 50 mm
24	YC15372	1	Shaft	RH
24	YC15371	1	Shaft	LH
25	YC27402	1	Snap Ring	-
26	AYC17751	1	Transmission Case	LH
26	AYC17752	1	Transmission Case	RH
27	YC23115	1	Cover	-
28	YC10625	1	Cover	-
29	YC10626	1	Gasket	-
30	YC10627	1	Bearing Housing W/O Bearing	-
31	YC10628	1	Shim	TK = 0.08 mm
31	YC10629	1	Shim	TK = 0.13 mm
31	YC10630	1	Shim	TK = 0.25 mm
31	YC10631	1	Shim	TK = 0.5 mm
32	19M7268	3	Cap Screw	M12 X 25
33	12M7014	3	Lock Washer	12 mm
34	19M7183	12	Cap Screw	M10 X 40
35	R60671	4	Washer	-
36	YC27406	4	Bushing	-
37	YC12144	4	Bushing	-
38	12M7013	8	LOCK WASHER	10.200 mm
39	YC27393	3	Plug	-
40	YC27407	1	Pipe Plug	-
41	YC12143	4	Bushing	-
42	19M7617	4	Cap Screw	M20 X 80
43	12M7070	10	Lock Washer	20 mm
44	YC12142	2	Bushing	-
45	YC20370	8	Bolt	-
46	14M7658	4	Nut	M20
