Открытый узел

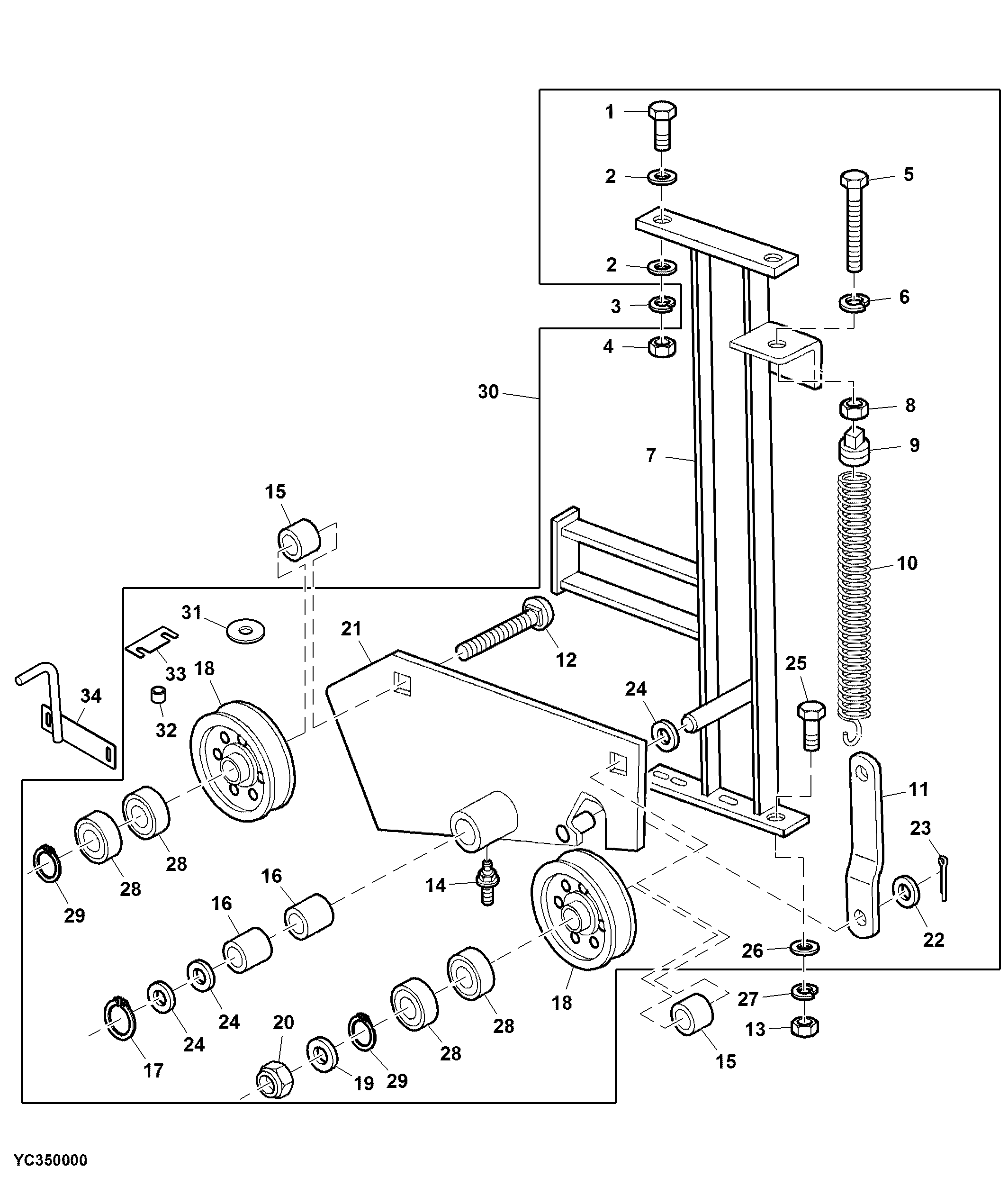

Countershaft Direct Drive W/ Tensioner Pulley

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7288	3	Cap Screw	M8 X 30
2	24M7055	5	Washer	8.400 X 16 X 1.600 mm
3	12M7065	3	Lock Washer	8 mm
4	14M7029	3	Nut	M8
5	19M9382	1	Screw	M12 X 150
6	47M7003	1	Washer	13 X 24 X 4.600 mm
7	AYC11899	1	Bracket	-
8	14M7031	1	Nut	M12
9	YC16652	1	Plug	-
10	YC13455	1	Leaf Spring	-
11	YC17198	1	Reflector Holder	-
12	03M7230	2	Bolt	M16 X 90, M16 X 85
13	14M7509	2	Nut	M10
14	58M5573	1	Lubrication Fitting	-
15	YC13947	2	Spacer	-
16	YC16739	2	Bushing	-
17	40M1828	1	Snap Ring	-
18	YC11969	2	Idler	-
19	24M7097	2	Washer	17 X 28 X 2.500 mm
20	14M7142	2	Nut	M16
21	AYC11123	1	Retainer	-
22	24M7053	1	Washer	17 X 30 X 3 mm
23	YC20416	1	Cotter Pin	-
24	YC12618	4	Washer	-
25	19M7169	2	Cap Screw	M10 X 35
26	24M7028	2	Washer	10.500 X 20 X 2 mm
27	12M7066	2	Lock Washer	10 mm
28	AYC18042	4	Ball Bearing	-
29	YC20297	2	Snap Ring	-
30	AYC16832	1	Tightener	-
31	12M7069	2	Lock Washer	16 mm
32	YC16525	2	Bushing	-
33	YC11070	1	Plate	-
34	ADX10081	1	Hanger	-

Countershaft Direct Drive W/ Tensioner Pulley

Нет текстового описания
