Fuel Lines, Front Engine Bundle ( - 000099)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7798	1	Screw	M8 X 40
2	19M7800	1	Screw	M8 X 50
3	19M7801	2	Screw	M8 X 60
4	19M7803	2	Screw	M8 X 70
5	19M7913	1	Screw	M8 X 90
6	19M9789	1	Cap Screw	M8 X 100
7	24M7238	1	Washer	8.700 X 17 X 2 mm
8	H112567	1	Plate	-
9	H115379	2	Clamp	-
10	R72853	3	Clamp	-
11	R117721	2	Clamp	-
12	R187365	6	Nut	-
13	R202160	6	Clamp	-
14	R219562	1	Nut	-
15	R230610	1	Hose	LGTH = 229 mm
16	R239344	1	Line	-
17	R239345	1	Hose	LGTH = 657 mm
18	R239377	2	Block Clamp	-
19	R239378	4	Block Clamp	-
20	R248710	1	Fuel Line	-
21	RE258793	1	Hose	-
22	R248714	1	Block Clamp	-
23	R250764	1	Bracket	-
24	R258795	1	Hose	LGTH = 700 mm
25	RE202458	1	Bracket	-
26	RE248708	1	Hose	-
27	RE258792	1	Hose	-
28	R248709	1	Fuel Line	-
29	RE259048	1	Oil Line	-
30	RE259050	1	Oil Line	-
31	R248715	3	Clamp	-
32	14M7273	1	Nut	M8
33	14M7298	2	Flange Nut	M8
34	19M7867	2	Screw	M8 X 25
35	19M8319	2	Screw	M8 X 50
36	24M7207	1	Washer	8.400 X 24 X 2 mm
37	R258794	1	Hose	LGTH = 659 mm
38	RE258791	1	Manifold	-

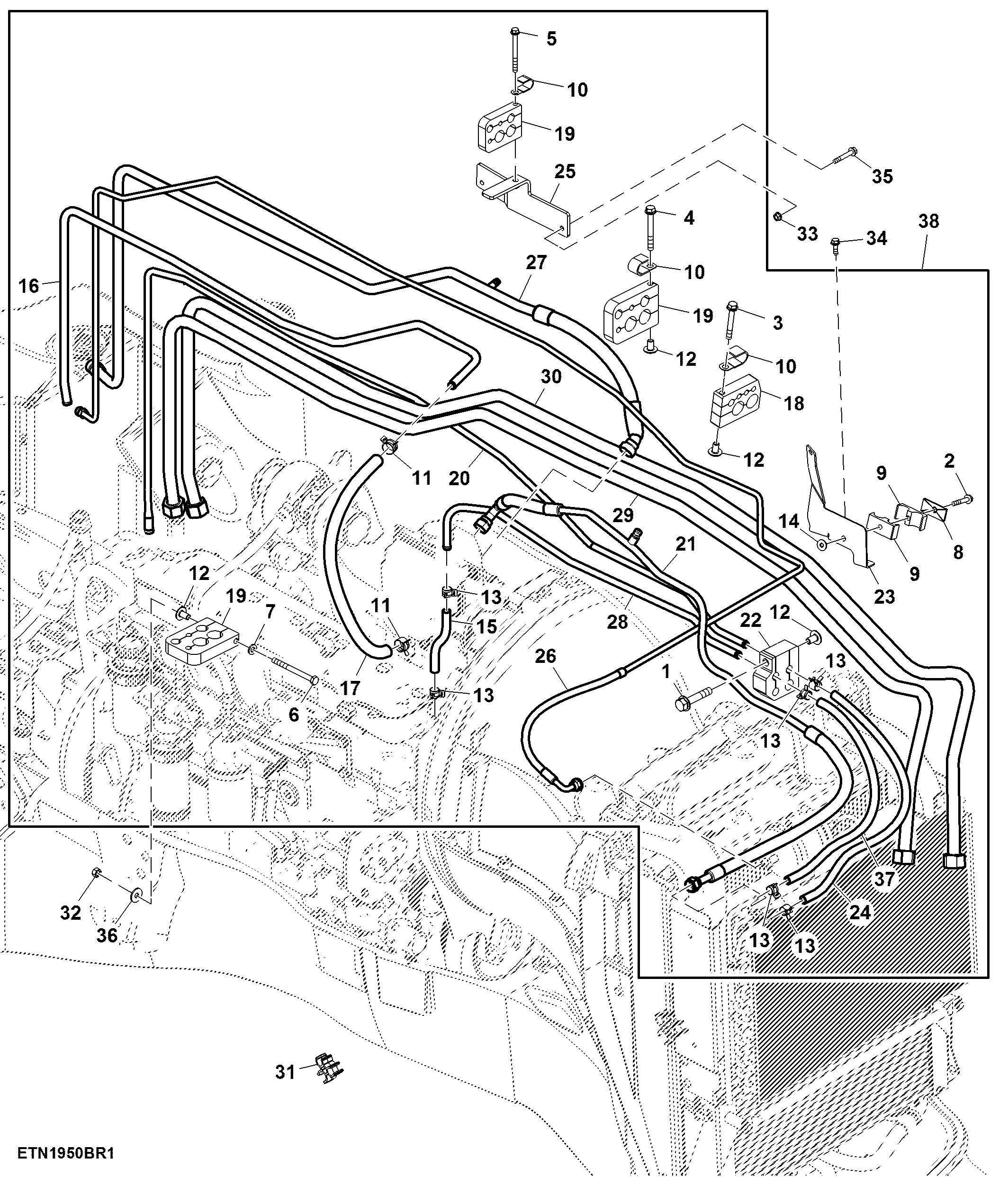

Fuel Lines, Front Engine Bundle ( - 000099)

Нет текстового описания
