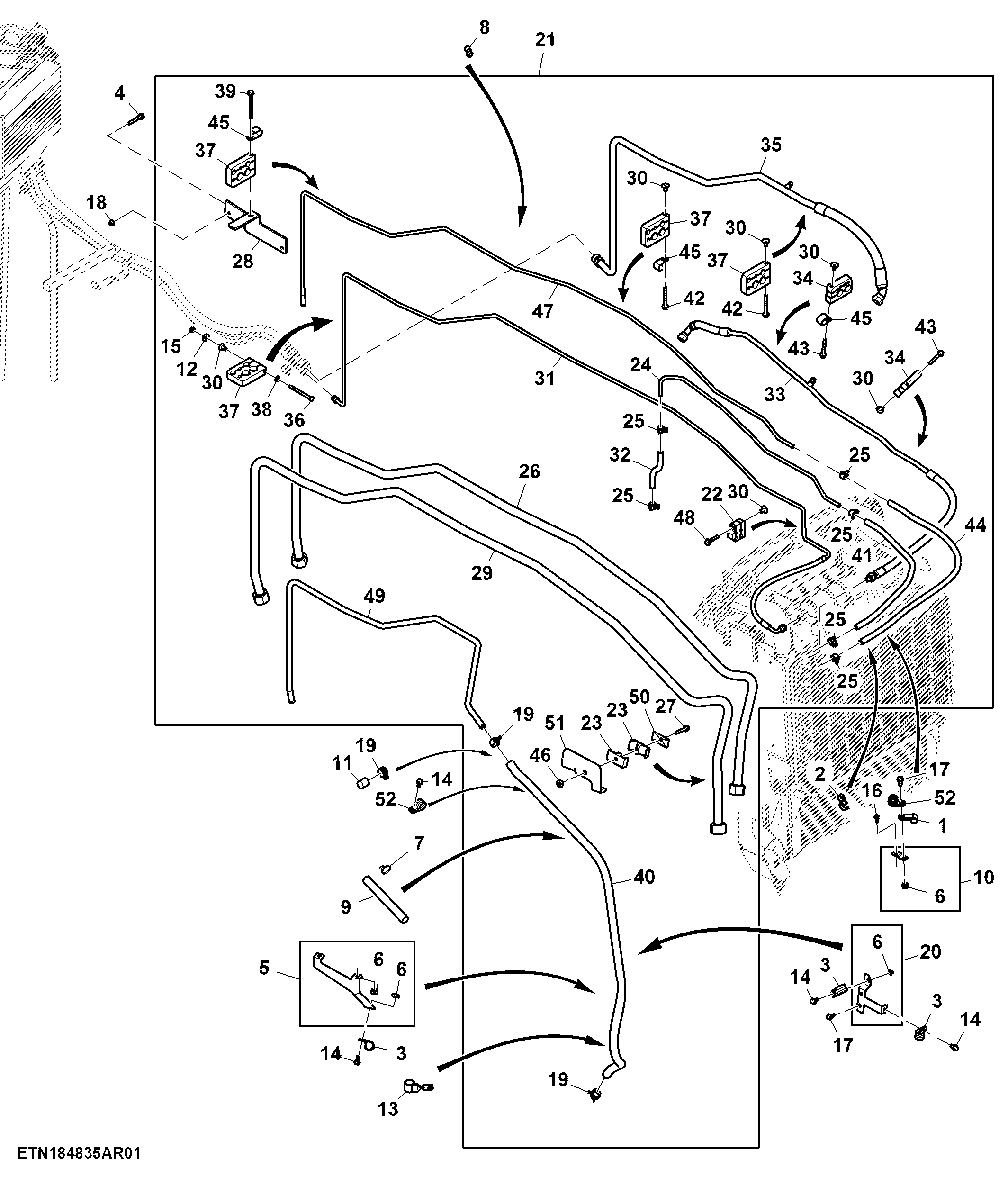

Engine to HVAC Lines, 3A

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R213627	1	Hose Clamp	-
2	AL159725	4	Clamp	-
3	R114103	4	Clamp	-
4	19M8319	2	Screw	M8 X 50
5	RE584345	1	Bracket	RH
6	14M7233	6	Weld Nut	M8
7	R44302	2	Tie Band	-
8	AL173227	1	Clip	-
9	L174214	1	Hose Guard	LGTH = 198 mm
10	RE584435	1	Bracket	Manifold Hoses
11	R558056	1	Isolator	LGTH = 28 mm
12	24M7207	1	Washer	8.400 X 24 X 2 mm
13	R562724	1	Clamp	-
14	19M9357	5	Screw	M8 X 16
15	14M7273	1	Nut	M8
16	19M7775	1	Screw	M6 X 16
17	19M7866	3	Screw	M8 X 20
18	14M7298	2	Flange Nut	M8
19	R117721	3	Clamp	-
20	RE584321	1	Bracket	Heater Line
21	RE587940	1	Manifold	-
22	R248714	1	Block Clamp	-
23	H115379	2	Clamp	-
24	R248709	1	Fuel Line	Supply to Cooler
25	R202160	6	Clamp	-
26	RE259050	1	Oil Line	Cooler Inlet
27	19M7800	1	Screw	M8 X 50
28	RE202458	1	Bracket	Front Line Manifold
29	RE259048	1	Oil Line	Cooler Outlet
30	R187365	6	Nut	-
31	RE584367	1	Hose	A/C Cab to Receiver Dryer
32	R230610	1	Hose	Fuel Leak Off Line
33	RE584451	1	Hose	A/C Compressor to Condensor
34	R239377	2	Block Clamp	-
35	RE258792	1	Hose	A/C Suction Cab to Compressor
36	19M7398	1	Cap Screw	M8 X 90
37	R239378	4	Block Clamp	-
38	24M7238	1	Washer	8.700 X 17 X 2 mm
39	19M7913	1	Screw	M8 X 90
40	R560167	1	Hose	Heater Return to Dearation
41	-	1	Part 41	Fuel Cooler Inlet CTL 659 mm, MF TY22552
42	19M7803	2	Screw	M8 X 70
43	19M7801	2	Screw	M8 X 60
44	-	1	Part 44	Fuel Cooler Outlet CTL 700 mm, MF TY22552
45	R72853	3	Clamp	-
46	R219562	1	Nut	-
47	R248710	1	Fuel Line	Return to Cooler
48	19M7798	1	Screw	M8 X 40
49	R560127	1	Line	Heater Return
50	H112567	1	Plate	-
51	R563429	1	Bracket	Clamp
52	T115715	2	Clamp	-
