Открытый узел

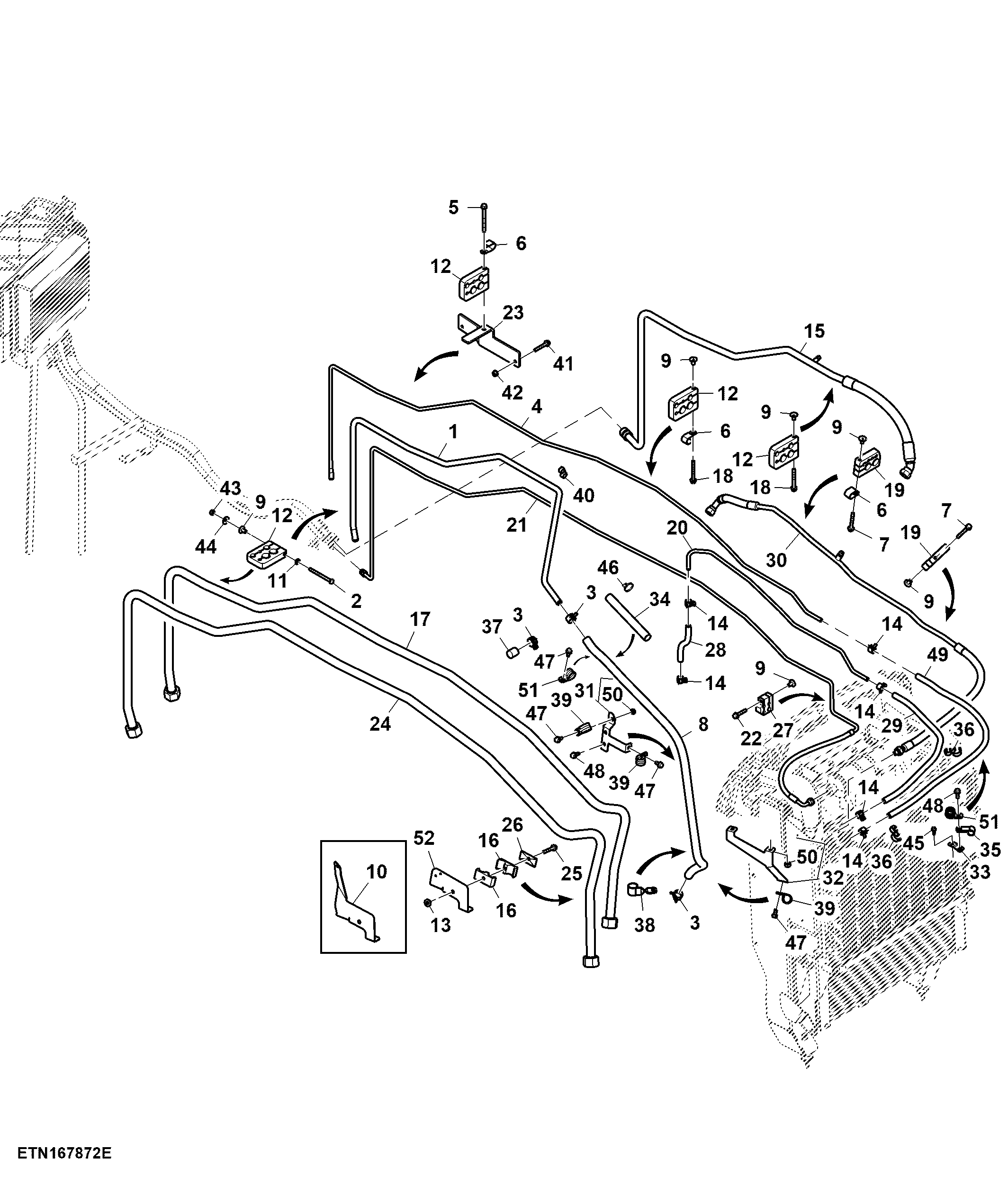

Engine To HVAC Lines (000100 - )

Engine To HVAC Lines (000100 - )

Engine To HVAC Lines (000100 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Engine To HVAC Lines (000100 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R560127	1	Line	Heater Return
2	19M7398	1	Cap Screw	M8 X 90
3	R117721	3	Clamp	-
4	R248710	1	Fuel Line	Return To Cooler
5	19M7913	1	Screw	M8 X 90
6	R72853	3	Clamp	-
7	19M7801	2	Screw	M8 X 60
8	R560167	1	Hose	LGTH = 1199 mm, Heater Return to Dearation
9	R187365	6	Nut	-
10	R250764	1	Bracket	ORDER R567415
11	24M7238	1	Washer	8.700 X 17 X 2 mm
12	R239378	4	Block Clamp	-
13	R219562	1	Nut	-
14	R202160	6	Clamp	-
15	RE258792	1	Hose	A/C Suction Cab to Compressor
16	H115379	2	Clamp	-
17	RE259050	1	Oil Line	Cooler Inlet
18	19M7803	2	Screw	M8 X 70
19	R239377	2	Block Clamp	-
20	R248709	1	Fuel Line	Supply to Cooler
21	RE584367	1	Hose	A/C Cab to Receiver Dryer
22	19M7798	1	Screw	M8 X 40
23	RE202458	1	Bracket	Front Line Manifold
24	RE259048	1	Oil Line	Cooler Outlet
25	19M7800	1	Screw	M8 X 50
26	H112567	1	Plate	-
27	R248714	1	Block Clamp	-
28	R230610	1	Hose	LGTH = 229 mm, Fuel Leak Off Line
29	-	1	Part 29	Fuel Cooler Inlet CTL 659 mm, MF TY22552
30	RE584451	1	Hose	A/C Compressor to Condensor
31	RE584321	1	Bracket	Heater Line
32	RE584345	1	Bracket	RH
33	RE584435	1	Bracket	Manifold Hoses
34	L174214	1	Hose Guard	LGTH = 198 mm
35	R213627	1	Hose Clamp	-
36	AL159725	4	Clamp	-
37	R558056	1	Isolator	LGTH = 28 mm
38	R562724	1	Clamp	-
39	R114103	4	Clamp	-
40	AL173227	1	Clip	-
41	19M8319	2	Screw	M8 X 50
42	14M7298	2	Flange Nut	M8
43	14M7273	1	Nut	M8
44	24M7207	1	Washer	8.400 X 24 X 2 mm
45	19M7775	1	Screw	M6 X 16
46	R44302	2	Tie Band	-
47	19M9357	5	Screw	M8 X 16
48	19M7866	3	Screw	M8 X 20
49	-	1	Part 49	Fuel Cooler Outlet CTL 700 mm, MF TY22552
50	14M7233	6	Weld Nut	M8
51	T115715	2	Clamp	-
52	R567415	1	Bracket	LH
