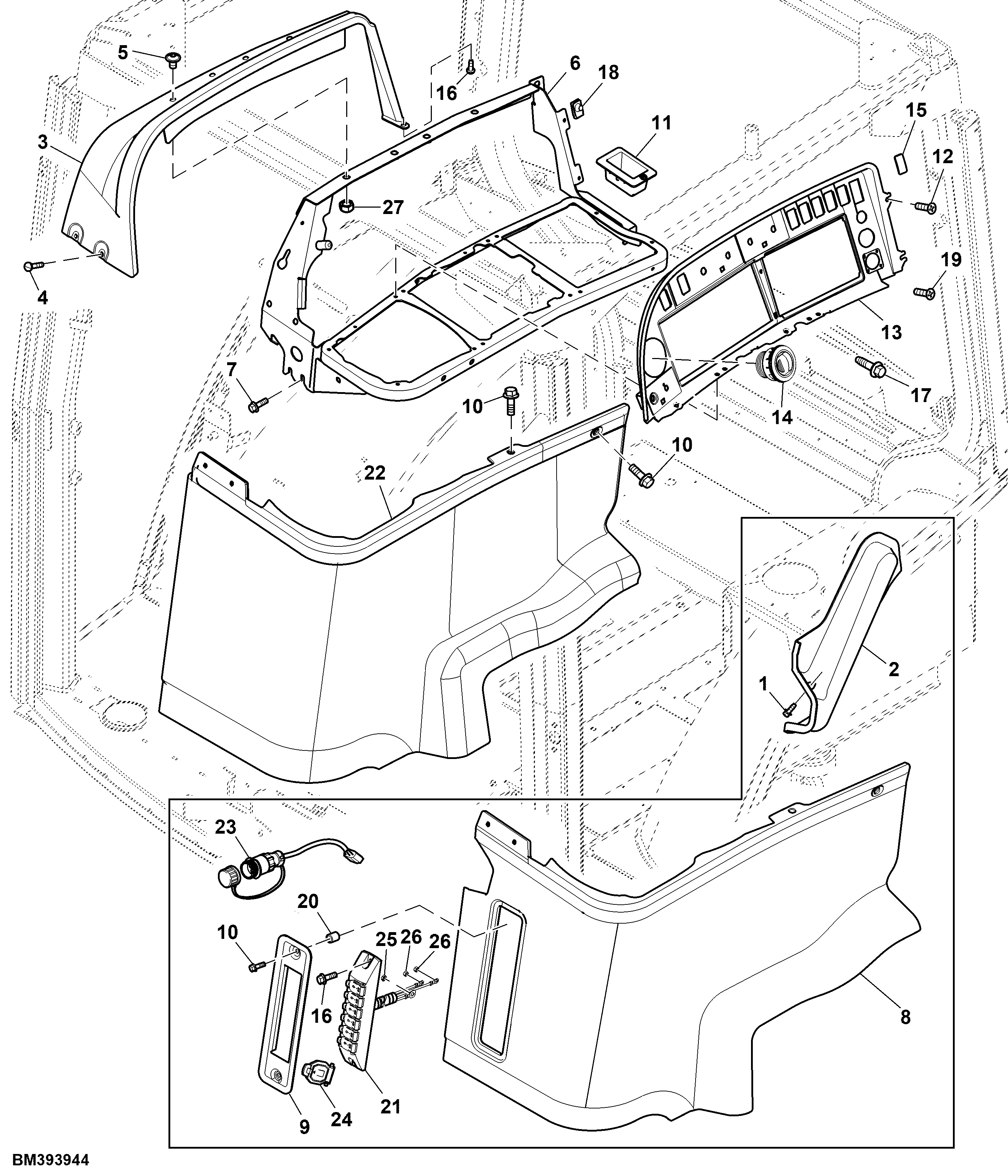

Control Console, Acoustical Upholstery, RH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7160	1	Screw	M6 X 16, USE WITH R206415
2	R206415	1	Cover	Console ORDER RE328889
3	R185490	1	Console	Upper RH
4	21M7423	2	Screw	M6 X 30
5	19M8751	4	Screw	M10 X 16
6	RE251092	1	Frame	Console
7	37M7092	4	Screw	M8 X 16
8	RE221544	1	Acoustical Upholstery	ORDER RE328889
8	RE328889	1	Acoustical Upholstery	ORDER RE584558
9	R248569	1	Bezel	USE WITH RE328889
9	R248571	1	Bezel	W/O Power Strip USE WITH RE328889
10	37M7385	2	Screw	-
10	37M7385	2	Screw	USE WITH RE328889
11	R212866	1	Insert	-
12	H92711	2	Screw	-
13	RE240141	1	Bezel	-
14	RE191648	1	Louver	HVAC
15	R189715	1	Panel	Non Electro Hydraulic SCV
16	37M7384	1	Screw	-
16	37M7384	2	Screw	USE WITH RE328889
17	M117141	1	Screw	-
18	M84972	2	Nut	-
19	37M7095	2	Screw	-
20	28H1686	2	Spacer	0.364" X 0.540" X 5/8", USE WITH RE328889
21	RE68495	1	Strip	USE WITH RE328889
22	RE584558	1	Acoustical Upholstery	-
23	RE67015	1	Adapter Fitting	Adaptor for Power Strip USE WITH RE328889
24	RE67019	6	Cap	USE WITH RE328889
25	14M7194	1	Nut	M6, USE WITH RE328889
26	14M7297	2	Nut	M5, USE WITH RE328889
27	14M7285	4	Nut	M10

Control Console, Acoustical Upholstery, RH

Нет текстового описания
