Открытый узел

Load Center and Mountings, Cab Wiring Harness

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE592390	1	Cab Wiring Harness	SUB FOR RE580686
2	R208235	2	Bracket	Load Center
3	57M8756	6	Elec. Connector Accessory	-
4	57M9152	3	Elec. Connector Housing	SUB FOR 57M8750
5	57M8749	8	Elec. Connector Accessory	-
6	57M7689	15	Fuse	10 A
7	57M7691	12	Fuse	20 A
8	57M8163	11	Fuse	30 A
9	AN205067	1	Diode	1 A
10	57M9880	8	Relay	280 Micro, SUB FOR 57M8853
11	RE240999	12	Relay	40 A
12	57M8754	3	Elec. Connector Accessory	-
13	57M8752	2	Elec. Connector Accessory	-
14	57M8800	2	Fuse	50 A
15	57M8799	1	Fuse	40 A
16	57M8835	5	Elec. Connector Accessory	-
17	57M8824	2	Elec. Connector Accessory	-
18	57M9232	1	Elec. Connector Seal	Dust Cap
19	R112653	1	Grommet	-
20	37M7089	1	Screw	M6 X 12
21	R105388	6	Tie Band	-
22	19M8649	8	Screw	M6 X 20
23	R125869	1	Pad	LGTH = 200 mm
24	37M7059	1	Screw	M5 X 12
25	24M7028	1	Washer	10.500 X 20 X 2 mm
26	R44302	2	Tie Band	-
27	R558820	1	Label	Load Center USE WITH RE580686
27	R569704	1	Label	Load Center ORDER R572086; USE WITH RE592390
27	R572086	1	Label	Load Center
28	R76477	3	Tie Band	-
29	AL202032	1	Flasher	-
30	AL32891	1	Flasher	-

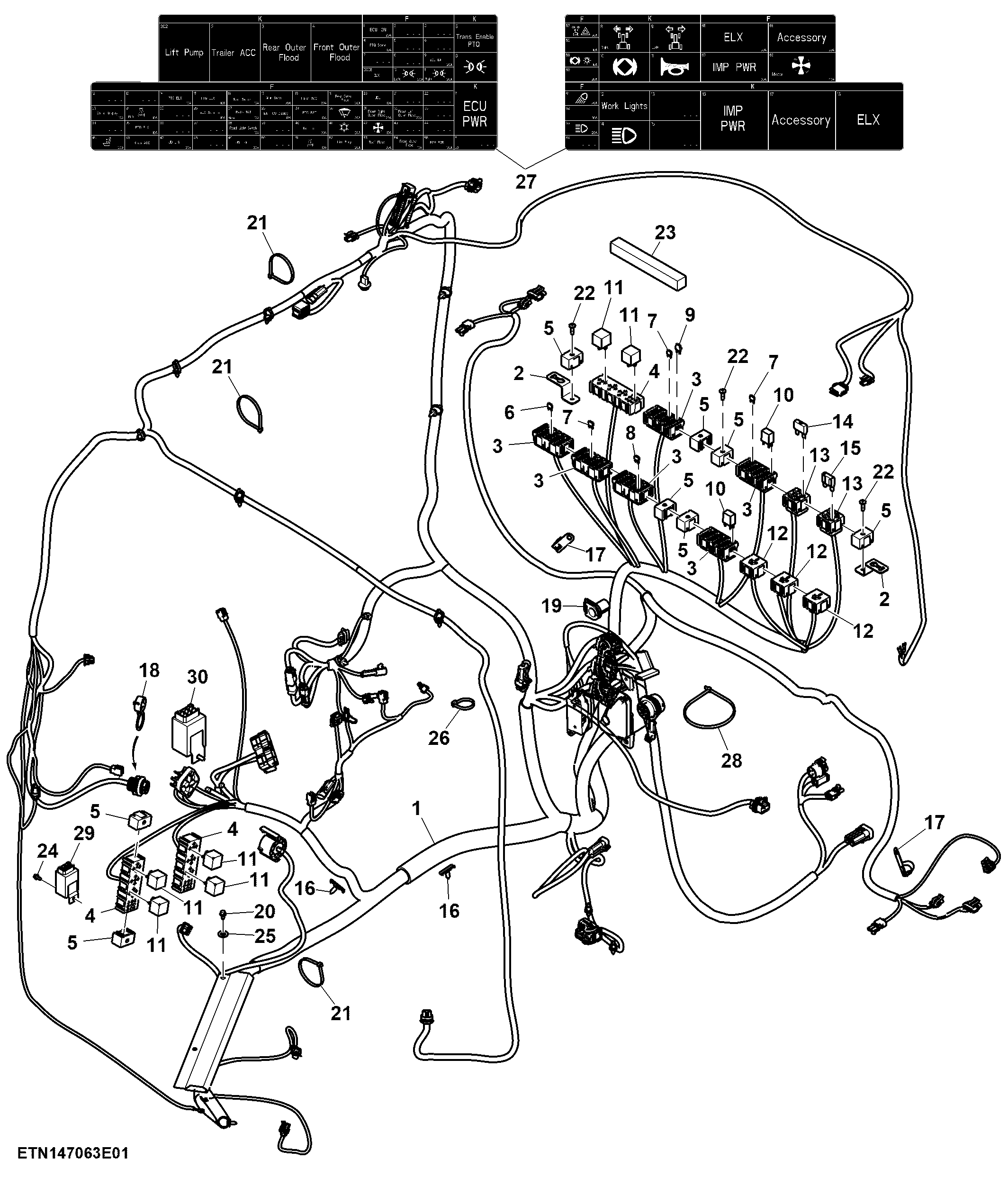

Load Center and Mountings, Cab Wiring Harness

Нет текстового описания
