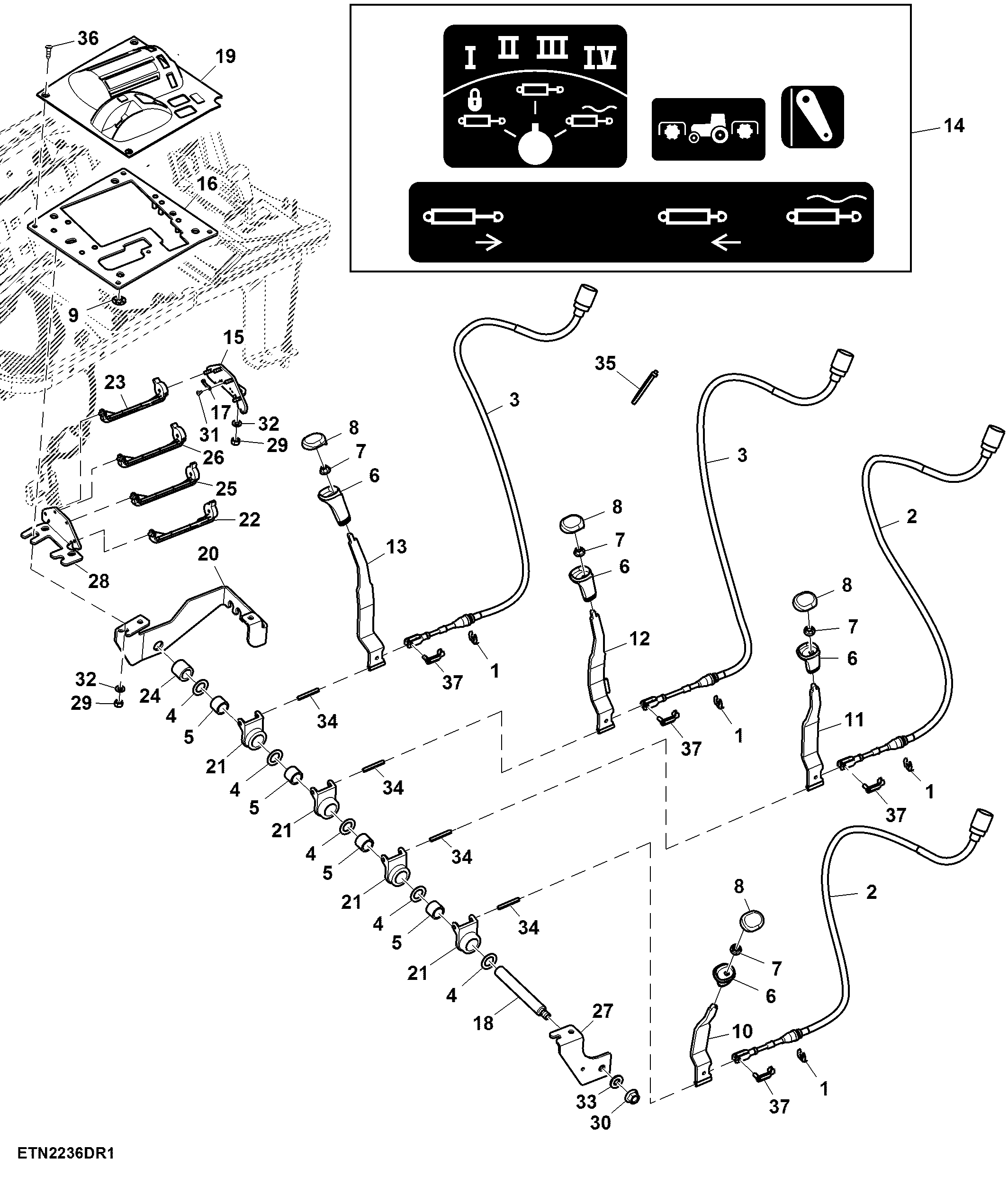

Fourth Rear SCV Control Lever, Mechanical

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L217783	4	Snap Ring	SUB FOR L219493
2	RE597686	2	Push Pull Cable	LGTH = 1174 mm, For SCV I and II SUB FOR RE219271
3	RE597685	2	Push Pull Cable	LGTH = 1300 mm, For SCV III and IV SUB FOR RE219272
4	E39637	5	Thrust Bearing Race	-
5	JD9954	4	Cylindrical Roller Bearing	-
6	L77747	4	Knob	-
7	M111717	4	Nut	-
8	M113899	4	Insert	-
9	M147618	6	Push Nut	-
10	RE180551	1	Lever	SCV I
11	RE180552	1	Lever	SCV II
12	RE181400	1	Lever	SCV III
13	RE181401	1	Lever	SCV IV
14	RE195929	1	Label Kit	Mechanical SCV Panel
15	RE208376	1	Bracket	SCV Detent
16	RE259361	1	Plate	-
17	R113356	4	Spring	-
18	R180557	1	Stud	-
19	R180563	1	Housing	SCV Control
20	R184407	1	Bracket	SCV Cable
21	R184410	4	Pivot	-
22	R184417	1	Detent	SCV I
23	R184418	1	Detent	SCV IV
24	R195356	1	Spacer	-
25	R208241	1	Detent	SCV II
26	R208242	1	Detent	SCV III
27	R259359	1	Bracket	SCV Lever
28	R322377	1	Bracket	SCV Detent
29	14M7273	7	Nut	M8
30	14M7299	1	Flange Nut	M12
31	21M7350	8	Screw	M3 X 4
32	24M7055	7	Washer	8.400 X 16 X 1.600 mm
33	24M7111	1	Washer	13 X 25 X 3 mm
34	34H385	4	Spring Pin	1/4" X 1-3/4"
35	R105388	3	Tie Band	-
36	37M7384	3	Screw	-
37	45M7080	4	Spring Locking Pin	-

Fourth Rear SCV Control Lever, Mechanical

Нет текстового описания
