Открытый узел

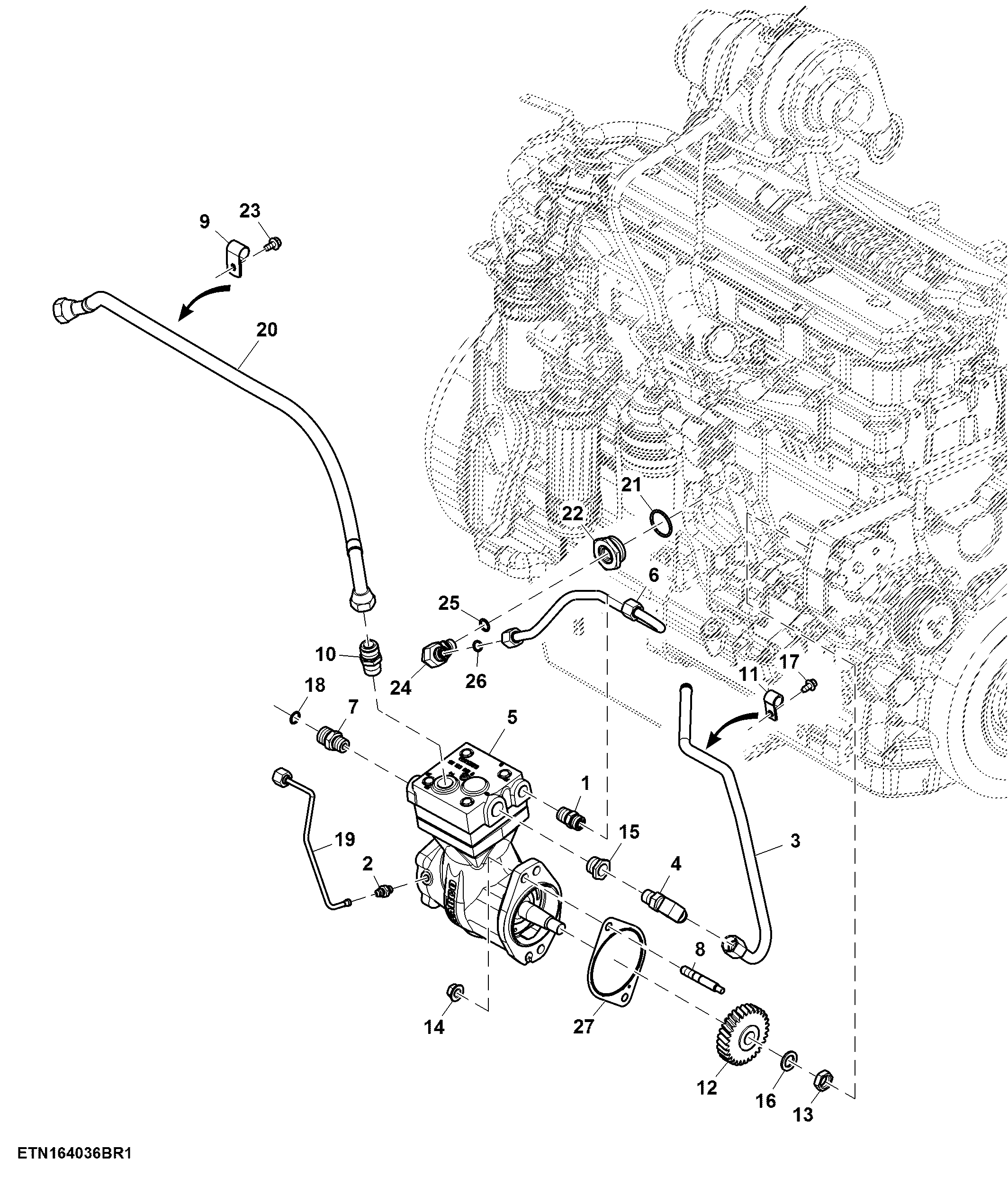

Compressor, Air Brake, W/ StageIIIA Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M87683	1	Adapter Fitting	-
2	RE201703	1	Fitting	-
3	RE246905	1	Line	Air Intake
4	RE247525	1	Elbow Fitting	-
5	RE250671	1	Compressor	12 bar
5	RE253788	1	Seal Kit	USE WITH RE250671
6	RE326589	1	Line	Coolant Intake
7	R132900	1	Adapter Fitting	-
8	R134228	2	Stud	-
9	R213784	2	Hose Clamp	-
10	R30935	1	Adapter Fitting	-
11	R46414	1	Clamp	-
12	R518726	1	Gear	Z = 30, Auxiliary Drive
13	14M7209	1	Nut	M18
14	14M7299	2	Flange Nut	M12
15	15H589	1	Pipe Bushing	1/2"
16	24M7098	1	Washer	19 X 30 X 3 mm
17	37M7092	1	Screw	M8 X 16
18	T77932	1	O-Ring	-
19	RE581468	1	Oil Line	Air Brake to Compressor
20	RE254036	1	Hose	Compressor Discharge
21	U13639	1	O-Ring	-
22	R135334	1	Adapter Fitting	-
23	19M7865	2	Screw	M8 X 16
24	RE264960	1	Elbow Fitting	-
25	T77857	1	O-Ring	-
26	51M7043	1	O-Ring	15.300 X 2.200 mm
27	R134465	1	Gasket	-

Compressor, Air Brake, W/ StageIIIA Engine

Нет текстового описания
