Открытый узел

Hood Support ( - 003788)

Hood Support ( - 003788)

Hood Support ( - 003788)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

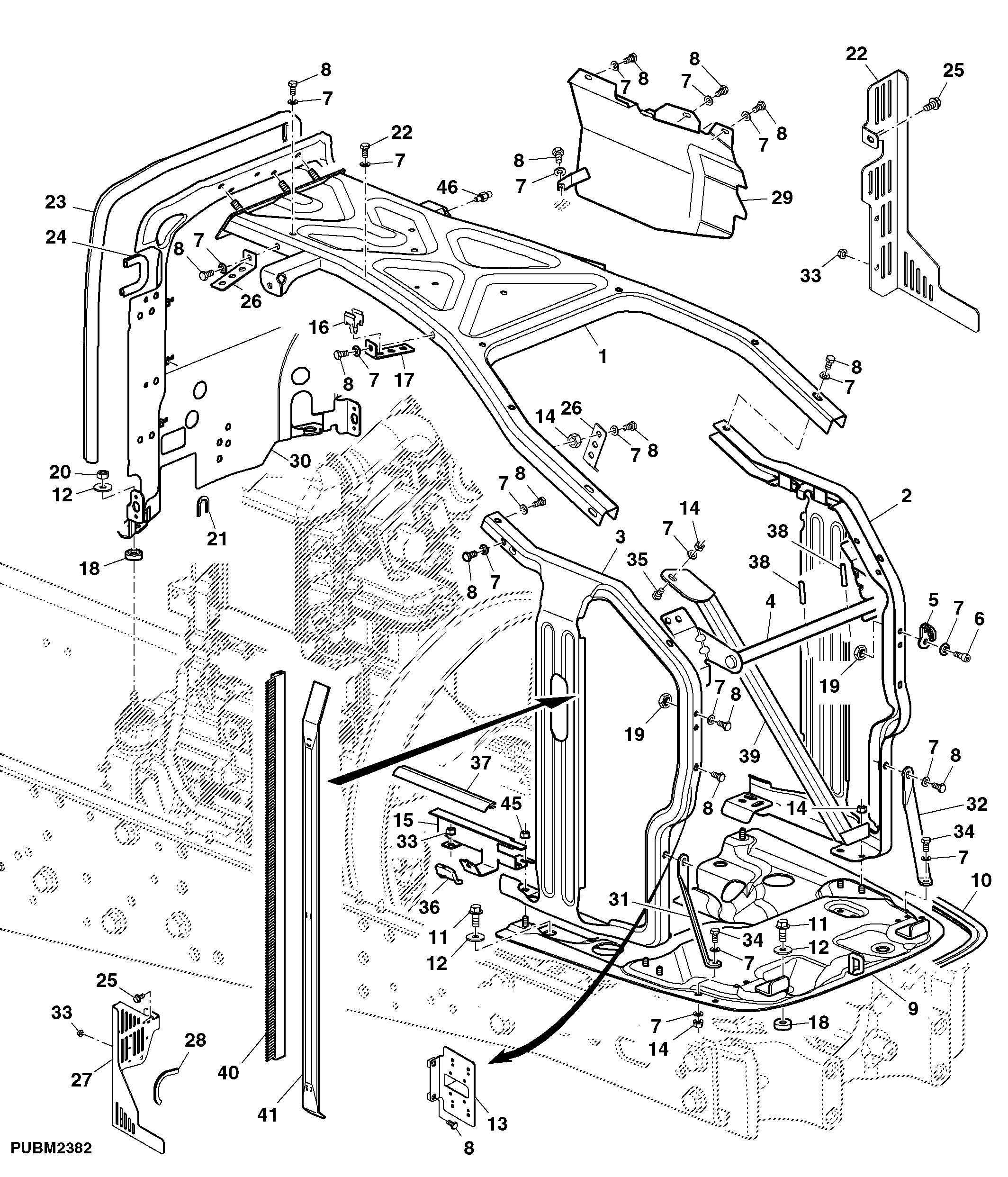

Hood Support ( - 003788)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL170703	1	Support	-
2	AL176739	1	Support	LH
3	AL176740	1	Support	RH
4	AL166422	1	Brace	INCL KEY 38
5	L173476	1	Hook	-
6	19M7660	1	Screw	M8 X 20
7	24M7055	20	Washer	8.400 X 16 X 1.600 mm
8	19M7162	14	Cap Screw	M8 X 16
9	AL176744	1	Plate	(ORD AL176746, (2) 99M7049)
9	AL176746	1	Plate	(W/ Front PTO)
10	AL210143	2	Sealing Trim	SUB FOR AL173281
11	19M7786	4	Screw	M10 X 30
12	24M7178	4	Washer	10.500 X 30 X 2.500 mm
13	AL154573	1	Fuse Holder	-
14	14M7273	7	Nut	M8
15	L176148	1	Bracket	LH
15	L176147	1	Bracket	RH
16	L153768	8	Clip	-
17	L153842	1	Holder	-
18	L165817	6	Spacer	-
19	14M7233	1	Weld Nut	M8
20	14M7140	2	Nut	M10
21	L204606	2	Isolator	-
22	L203600	1	Guard	-
23	L167924	1	Isolator	-
24	L152663	1	Weatherstrip	-
25	19M7784	1	Screw	M10 X 20
26	L157826	2	Holder	-
27	L203601	1	Guard	-
28	L158306	1	Isolator	-
29	AL205114	1	Heat Shield	-
30	AL204336	1	Support	-
31	L169070	1	Support	LH
32	L169069	1	Support	RH
33	14M7298	4	Flange Nut	M8
34	19M8533	2	Screw	M10 X 25
35	03M7183	1	Bolt	M8 X 16, SUB FOR 03M7390
36	L55211	2	Guard	-
37	L170097	2	Isolator	-
38	25M7041	2	Groove Pin	6 X 30 mm
39	AL175863	1	Support	-
40	L170935	2	Isolator	-
41	L174142	2	Rail	-
..	L200689	1	Adhesive	-
