Открытый узел

Charge Pump, 59 cm³, W/ 45 cm³ Hydraulic Pump

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL232071	1	Pump	SUB FOR AL217930, AL209819 AND AL204093
2	19M8790	5	Screw	M12 X 55
3	19M9163	1	Screw	M12 X 40
4	L170402	1	O-Ring	-
5	51M7050	2	O-Ring	34.600 X 2.900 mm
6	L171572	2	Clamp	-
7	51M7100	2	O-Ring	25 X 2 mm
8	51M7103	2	O-Ring	28 X 2.200 mm
9	AL155058	2	Sleeve	-
10	L170341	1	Gasket	-
11	L78784	1	Snap Ring	TK = 2.38 mm
11	L78785	1	Snap Ring	TK = 2.52 mm
11	L114773	1	Ring	TK = 1.86 mm
11	R48746	1	Snap Ring	TK = 2.01 mm
11	R48745	1	Snap Ring	TK = 1.93 mm
11	40M7339	1	Snap Ring	TK = 1.5 mm
11	A2597R	1	Snap Ring	TK = 2.89 mm
11	R96517	1	Snap Ring	TK = 2.60 mm
11	R96515	1	Snap Ring	TK = 2.45 mm
11	R48750	1	Snap Ring	TK = 2.31 mm
11	R48749	1	Snap Ring	TK = 2.24 mm
11	R48748	1	Snap Ring	TK = 2.16 mm
11	R48747	1	Snap Ring	TK = 2.08 mm
11	T15258	1	Snap Ring	TK = 1.57 mm
11	T27432	1	Snap Ring	TK = 2.74 mm
12	R94072	1	Sleeve	-
13	RE206285	2	Tapered Roller Bearing	-
14	R241370	1	Bevel Gear	Z = 15 / 19, Pump Drive
15	44M7103	1	Dowel Pin	-
16	40M1854	1	Snap Ring	-
17	R115351	1	Gear	Z = 19 / 23
18	R44357	1	Shim	TK= 0.07 mm
18	R44358	1	Shim	TK= 0.12 mm
18	R44359	1	Shim	TK= 0.25 mm
19	L41383	1	Ring	15.400 X 2.100 mm (0.606" X 0.083")
20	L173223	1	Back-Up Ring	-
21	L225148	1	Valve Spool	SUB FOR L209564
22	L209563	1	Compression Spring	-
23	L79171	1	Fitting Plug	-
24	R108011	1	Washer	-
25	R104558	1	O-Ring	-
..	RE50005	1	Hydraulic Pump	INCLUDES KEYLINE 11

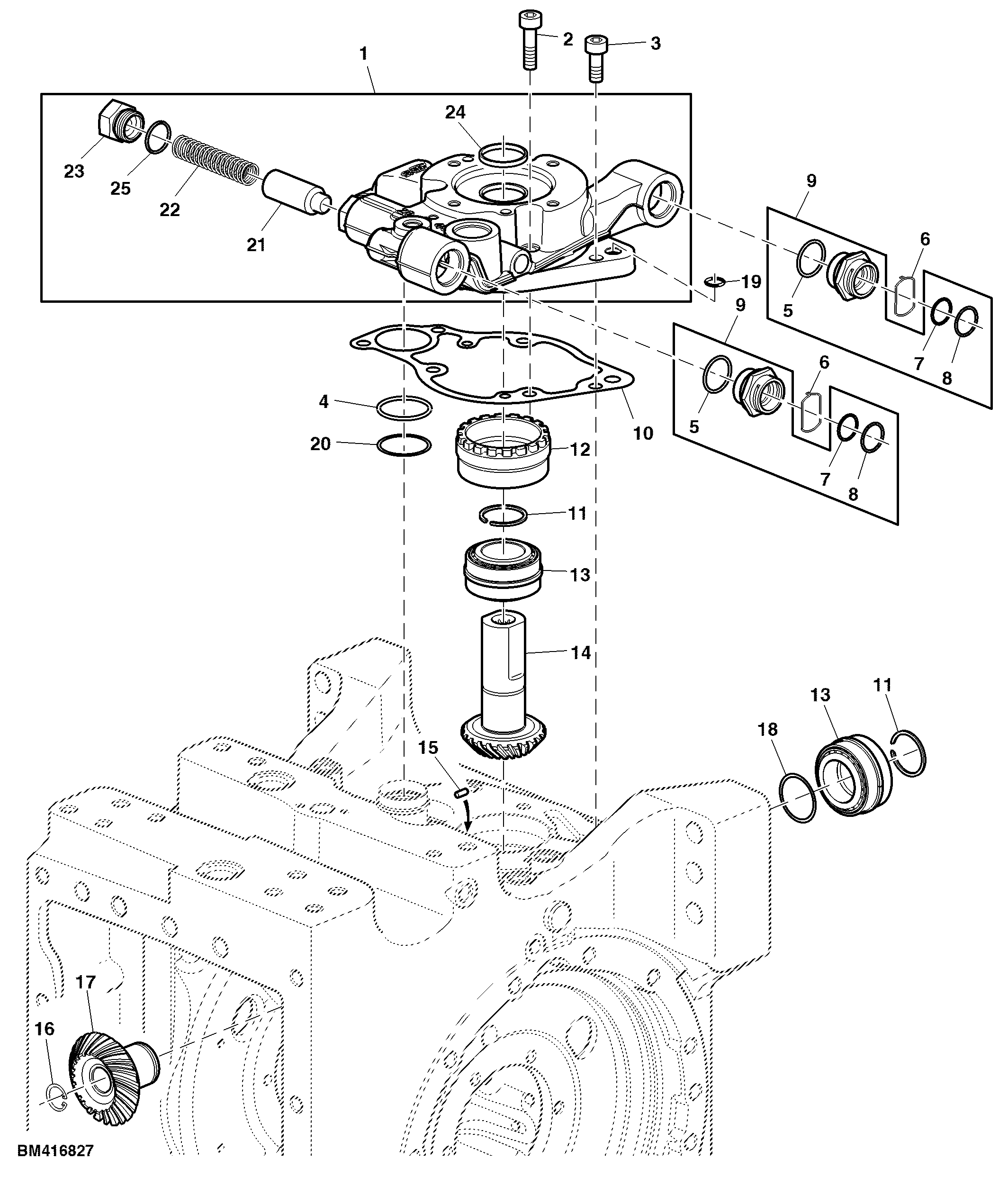

Charge Pump, 59 cm³, W/ 45 cm³ Hydraulic Pump
