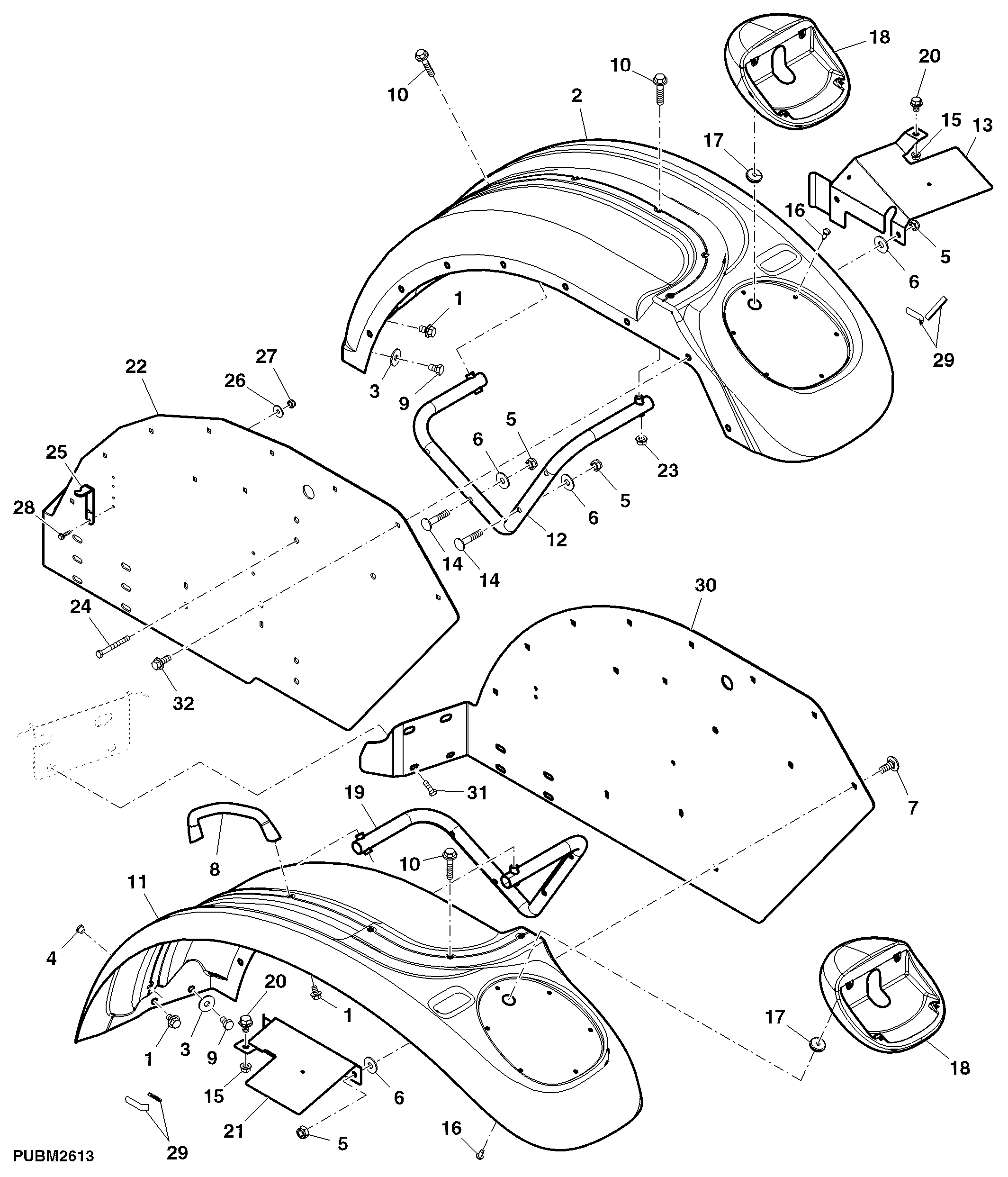

Rear Fender ( - 002000)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7783	1	Screw	M10 X 16
2	NF100035	1	Fender	SUB FOR MN10755;RH
3	24M7178	24	Washer	10.500 X 30 X 2.500 mm
4	99M7107	7	Plug	-
5	14M7167	28	Lock Nut	M10
6	24M7136	24	Washer	10.500 X 27 X 2 mm
7	03M7084	11	BOLT	M10 X 25
8	SU21679	1	Handle	-
9	19M7557	2	Cap Screw	M10 X 16
10	19M7808	4	Screw	M10 X 65
11	NF100034	1	Fender	SUB FOR MN10754;LH
12	SJ11167	1	Bracket	-
13	SU21681	1	Shield	-
14	03M7463	8	Bolt	M10 X 50
15	14M7298	2	Flange Nut	M8
16	37M7337	12	Screw	-
17	CQ02164	2	Grommet	-
18	NF100975	2	Support	-
19	SJ11169	1	Bracket	-
20	19M7865	1	Screw	M8 X 16, SUB FOR 19M7864
21	SU21680	1	Shield	-
22	SU21271	1	Sheet	RH
23	14M7296	3	Flange Nut	M10
24	19M7408	4	Cap Screw	M10 X 90
25	DQ39137	1	Indicator	-
26	24M7267	2	Washer	6.400 X 11 X 1.600 mm
27	14M7009	2	Nut	M6
28	19M7775	6	Screw	M6 X 16
29	CQ17598	4	Isolator	-
30	SU21287	1	Sheet	LH
31	19M7168	12	Cap Screw	M10 X 30
32	19M7785	1	Screw	M10 X 25
