Открытый узел

Radiator Assembly, Cab

Radiator Assembly, Cab

Radiator Assembly, Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

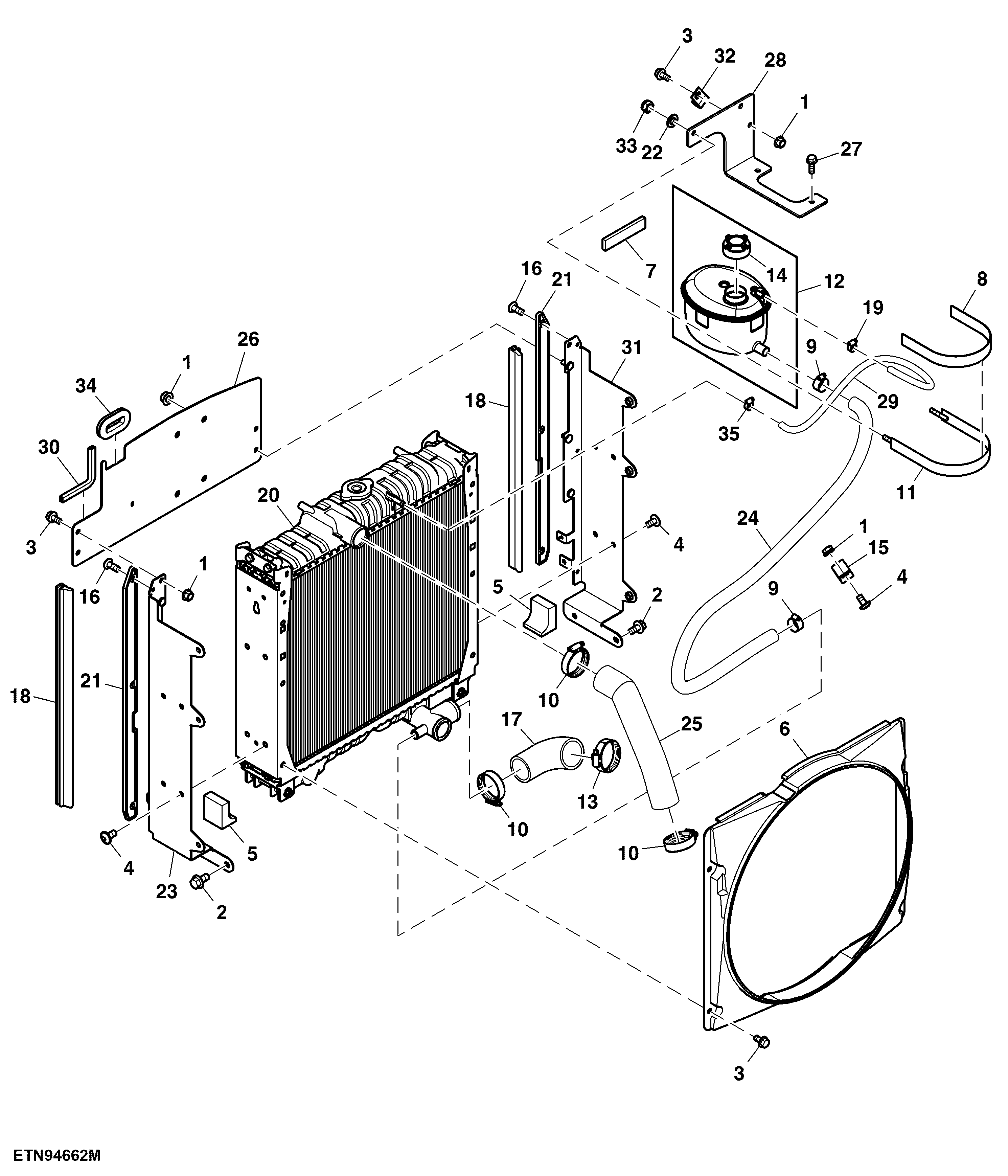

Radiator Assembly, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	6	Flange Nut	M8
2	19M7784	4	Screw	M10 X 20
3	19M7865	7	Screw	M8 X 16
4	19M8675	9	Screw	M8 X 16
5	CQ47107	2	Seal	-
6	CQ47667	1	Shroud	-
7	CQ50125	1	Isolator	LGTH = 110 mm
8	CQ50129	1	Isolator	LGTH = 370 mm
9	AL212941	2	Clamp	-
10	SJ35995	3	Clamp	-
11	DQ49496	1	Strap	-
12	DQ50146	1	Tank	-
13	AL220328	1	Clamp	-
14	DQ50148	1	Cap	-
15	L159016	1	Clamp	-
16	R113189	6	Rivet	-
17	SU50950	1	Radiator Hose	LGTH = 87 mm, Outlet SUB FOR R135250
18	SU37366	2	Isolator	LGTH = 520 mm
19	R310225	1	Clip	-
20	SJ11027	1	Radiator	-
21	SU23605	2	Guide	-
22	24M7026	2	Washer	9 X 17 X 1.600 mm
23	SJ16602	1	Support	LH
24	SU40182	1	Radiator Hose	LGTH = 1200 mm, Tank SUB FOR SU29887
25	SJ18063	1	Radiator Hose	LGTH = 615.5 mm, Inlet
26	SU29874	1	Plate	-
27	19M7867	2	Screw	M8 X 25
28	SU29875	1	Bracket	RH
29	SU29886	1	Hose	LGTH = 575 mm
30	L158306	1	Isolator	LGTH = 150 mm
31	SJ16601	1	Support	RH
32	H75541	1	Clamp	-
33	14M7166	2	Lock Nut	M8
34	SU300950	1	Grommet	-
35	R56101	1	Clip	-
