Открытый узел

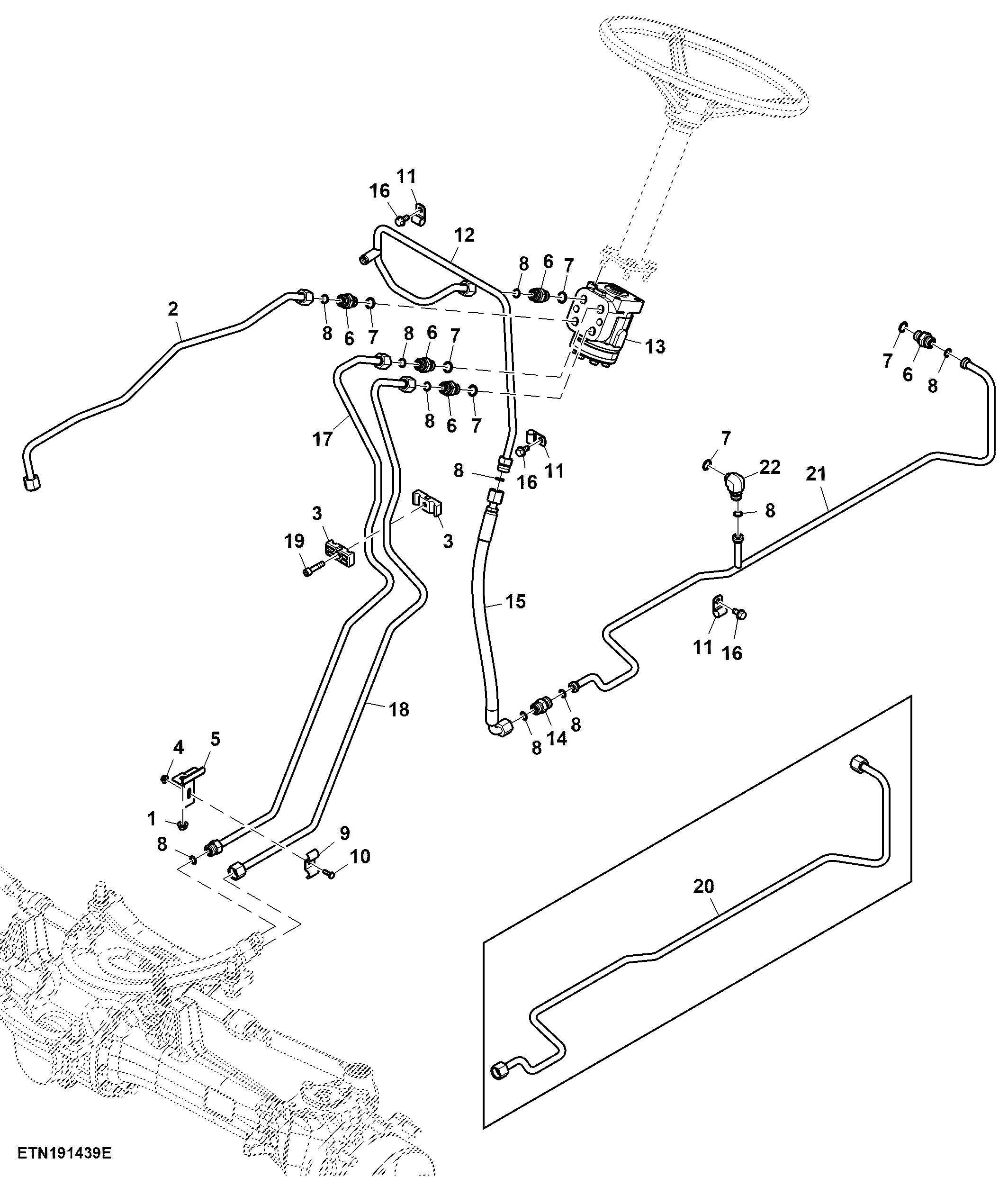

Steering Valve Oil Lines, OOS, SyncShuttle™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	2	Flange Nut	M8
2	SJ33637	1	Oil Line	Pressure
3	L101560	2	Clamp	-
4	14M7303	1	Flange Nut	M6
5	CQ45390	1	Bracket	-
6	38H5003	5	Adapter Fitting	-
7	51M7043	6	O-Ring	15.300 X 2.200 mm
8	T77857	10	O-Ring	-
9	R139006	1	Clamp	-
10	19M7560	1	Cap Screw	M6 X 16
11	H75541	3	Clamp	-
12	SJ33748	1	Oil Line	Return, Front
13	SJ31714	1	Valve	-
14	38H5128	1	Union Fitting	-
15	SJ33805	1	Hydraulic Hose	LGTH = 540 mm, Return
16	19M7865	3	Screw	M8 X 16
17	SJ33653	1	Oil Line	Front LH
18	SJ33654	1	Oil Line	Front RH
19	19M7298	1	Cap Screw	M8 X 35
20	SJ16119	1	Oil Line	Return, Rear
21	SJ36977	1	Oil Line	Return, Rear
22	38H5017	1	Elbow Fitting	-

Steering Valve Oil Lines, OOS, SyncShuttle™

Нет текстового описания
