Cab and Console Wiring Harness, SyncShuttle™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7122	1	Lock Washer	8.400 mm
2	14M7298	1	Flange Nut	M8
3	14M7303	2	Flange Nut	M6
4	14M7360	2	Lock Nut	M5
5	14M7396	10	Lock Nut	M8
6	14M7397	2	Lock Nut	M6
7	19M7162	1	Cap Screw	M8 X 16
8	19M7774	6	Screw	M6 X 12
9	21M7469	2	Screw	M5 X 30
10	24M7251	4	Washer	6.400 X 18 X 1.600 mm
11	37M7061	2	Screw	M5 X 20
12	57M8902	1	Clip	-
13	AH225363	1	Clip	-
14	CQ03753	2	Clamp	-
15	L208997	1	Clamp	-
16	H77698	1	Tie Band	-
17	R215302	1	Clip	-
18	R224342	4	Screw	-
19	R232182	1	Clip	-
20	R44302	4	Tie Band	-
21	R81207	1	Cover	-
22	SJ25589	1	Relay	12 V, Intermittent Duty Start
23	SJ41218	1	Wiring Harness	Cab SUB FOR SJ32930
24	SJ32931	1	Wiring Harness	Console
25	SJ35546	1	Battery Cable	-
26	SU34959	1	Support	Battery Cable
27	SU63727	1	Label	Load Center SUB FOR SU56201
28	SU56718	1	Bracket	Positive Battery Cable
29	57M9590	5	Clamp	-
30	Z53033	1	Grommet	-

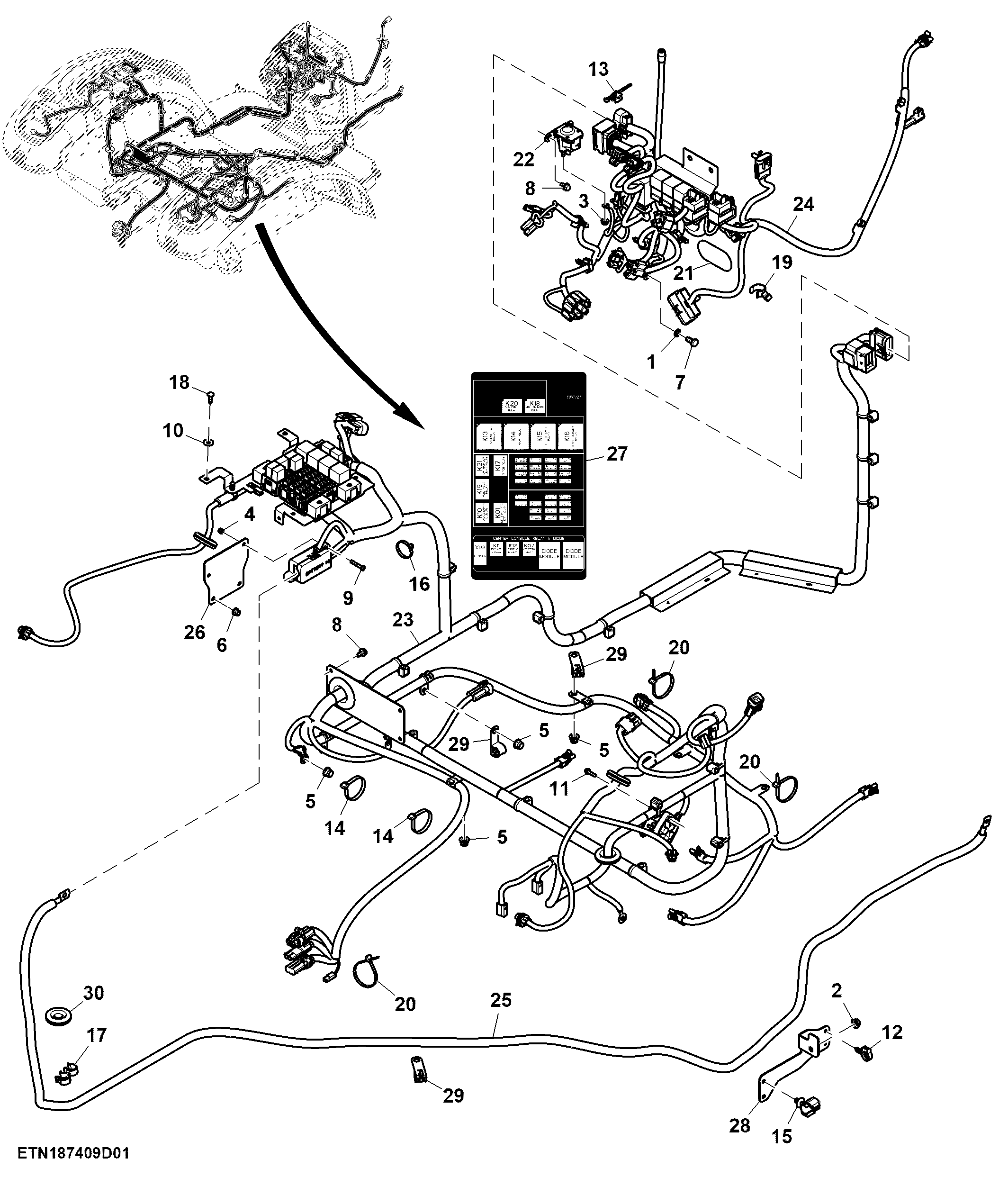

Cab and Console Wiring Harness, SyncShuttle™
