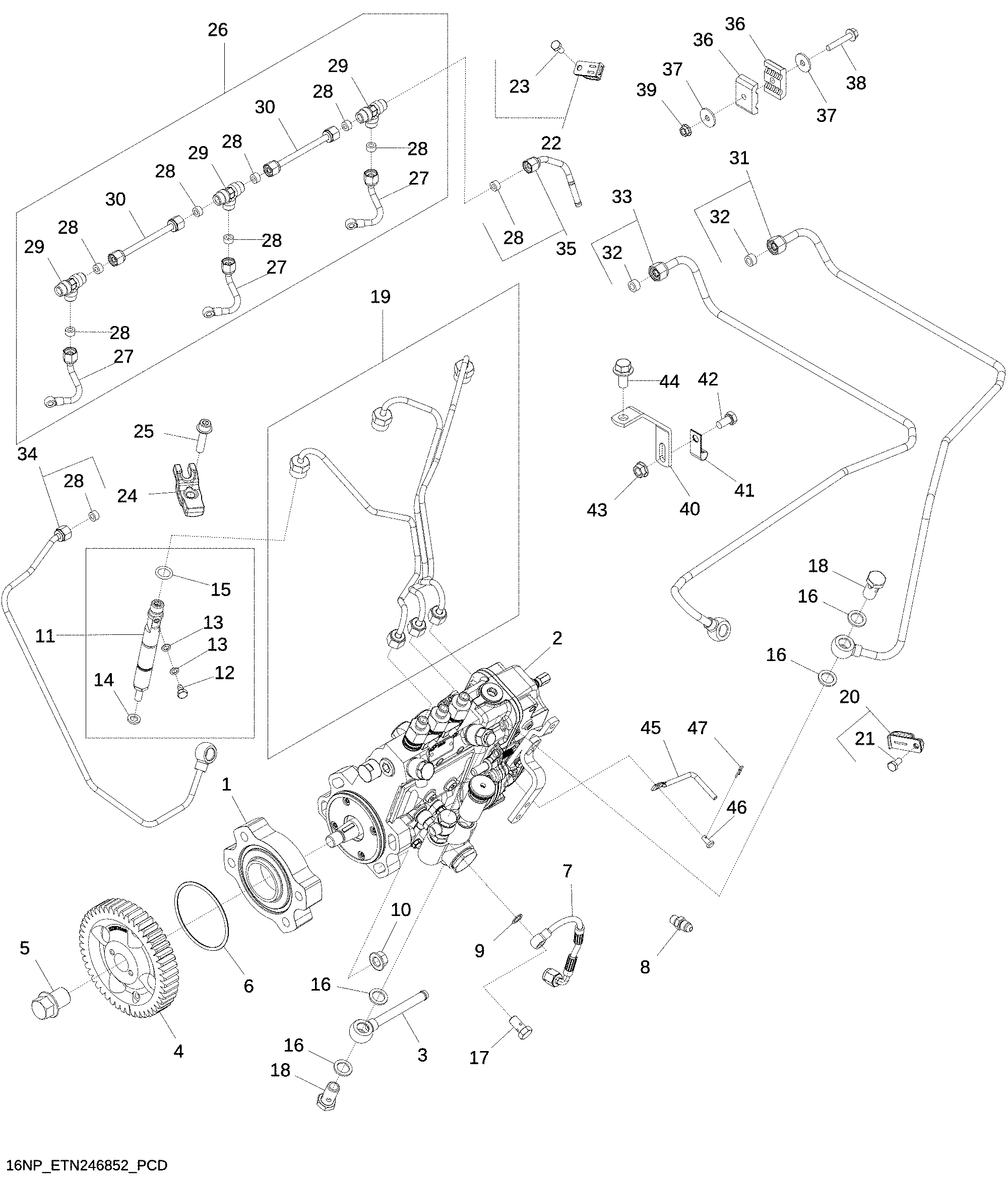

16NP Fuel Injection System (004597 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R501369	1	Spacer	MARKED DZ121958
2	DZ111308	1	Fuel Injection Pump	-
3	RE502495	1	Fuel Line	-
4	DZ107049	1	Gear	Z = 48
5	R501372	1	Screw	-
6	R82800	1	O-Ring	-
7	RE519826	1	Oil Line	-
8	R35352	1	Fitting	-
9	R62107	2	Washer	-
10	14M7296	4	Flange Nut	M10
11	DZ113176	3	Injection Nozzle	-
12	R530625	1	Hollow Screw	-
13	R530624	2	Washer	-
14	R530622	1	Washer	-
15	R56464	1	O-Ring	-
16	R64857	6	Washer	-
17	38M7009	1	Hollow Screw	-
18	38M7008	3	Hollow Screw	-
19	DZ110442	1	Fuel Line	Fuel Injection Line SUB FOR DZ110445
20	RE20901	1	Clamp	-
21	19M8560	1	Cap Screw	M6 X 12
22	RE19797	1	Clamp	-
23	19M6614	1	Cap Screw	M6 X 12
24	DZ106413	3	Clamp	-
25	RE528096	3	Screw With Washer	-
26	DZ114185	1	Fuel Line	Leak Off
27	DZ114184	3	Fuel Line	Leak Off
28	R51936	9	Sealing Washer	-
29	R97061	3	Tee Fitting	-
30	RE531804	2	Fuel Line	INCLUDES (2) R51936
31	DZ120819	1	Fuel Line	-
32	R74012	2	Sealing Washer	-
33	DZ120820	1	Fuel Line	-
34	DZ114182	1	Fuel Line	Leak Off
35	DZ114183	1	Fuel Line	Leak Off
36	DZ109375	2	Block Clamp	-
37	24M7309	2	Washer	6.600 X 22 X 2 mm
38	19M7833	1	Screw	M6 X 35
39	14M7303	1	Flange Nut	M6
40	R534581	1	Bracket	-
41	T13914	1	Clamp	-
42	19M7162	1	Cap Screw	M8 X 16
43	14M7298	1	Flange Nut	M8
44	19M7784	1	Screw	M10 X 20
45	DZ118776	1	Rod	-
46	DZ118774	1	Pin	-
47	R274684	1	Pin	-

16NP Fuel Injection System (004597 - )

Нет текстового описания
