Hydraulic Hoses, W/ Hitch, 9 X 3, OOS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

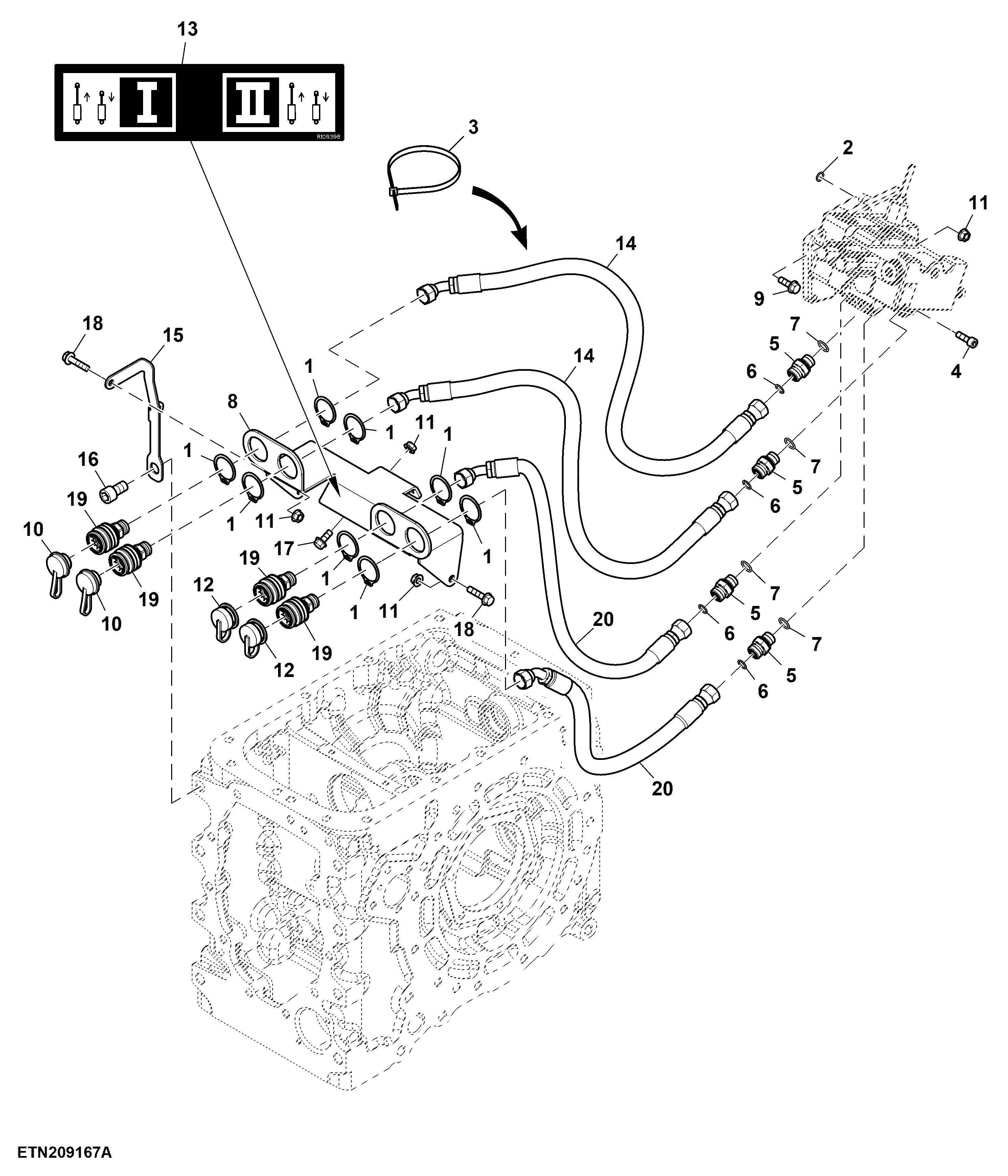

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R120797	8	Snap Ring	-
2	T36492	1	O-Ring	-
3	CQ03769	1	Clamp	-
4	19M7657	1	Screw	M8 X 25
5	38H5003	4	Adapter Fitting	-
6	T77857	4	O-Ring	-
7	51M7043	4	O-Ring	15.300 X 2.200 mm
8	CQ36028	1	Bracket	Wall Mount
9	19M7867	4	Screw	M8 X 25
10	A15899	2	Plug	Green
11	14M7298	5	Flange Nut	M8
12	L209633	2	Plug	Blue
13	R109398	1	Label	SCV Identification
14	RE45723	2	Hydraulic Hose	LGTH = 800 mm, SCV I
15	SU58955	1	Bracket	Harness Bracket
16	19M9201	1	Screw	M14 X 25
17	19M7866	2	Screw	M8 X 20
18	19M7897	2	Screw	M8 X 35
19	SJ24400	4	Quick Coupler	-
20	SJ302125	2	Hydraulic Hose	LGTH = 490 mm, SCV II

Hydraulic Hoses, W/ Hitch, 9 X 3, OOS
