Platform and Console Wiring Harness, PowrReverser™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7095	4	Screw	-
2	L156796	1	Plug	-
3	19M8672	2	Screw	M14 X 25
4	R231112	4	Isolator	LGTH = 70 mm
5	SJ290320	1	Electronic Control Unit	-
6	R174379	4	Screw	-
7	R174380	1	Plug	-
8	L155075	1	Plate	Diagnostic Socket
9	RE224163	1	Alarm System	Fuse Support
10	19M7784	4	Screw	M10 X 20
11	SU53699	1	Plate	-
12	SU50695	1	Bracket	-
13	19M7775	1	Screw	M6 X 16
14	19M7865	6	Screw	M8 X 16
15	L151020	1	Screw	-
16	M84972	1	Nut	-
17	SU54367	1	Plate	Service Advisor Support
18	SU55016	1	Valve Cover	-
19	SJ25589	1	Relay	12 V, Intermittent Duty Start
20	24M7087	12	Washer	5.500 X 10 X 1 mm
21	24M7139	1	Washer	6.400 X 18 X 1.600 mm
22	14M7397	3	Lock Nut	M6
23	R44302	7	Tie Band	-
24	19M7372	13	Cap Screw	M5 X 16
25	19M9010	2	Screw	M6 X 55
26	SJ35393	1	Wiring Harness	Console
27	12H302	4	Lock Washer	1/4"
28	19M7833	1	Screw	M6 X 35
29	AH225366	2	Clip	-
30	H75541	1	Clamp	-
31	AH225363	1	Clip	-
32	L169299	4	Tie Band	-
33	SU63728	1	Label	Load Center SUB FOR SU56202
34	14M7303	2	Flange Nut	M6
35	SU57687	1	Shield	-
36	24M7040	1	Washer	11 X 20 X 2 mm
37	24M7117	2	Washer	4.300 X 9 X 0.800 mm
38	M63431	2	Lock Nut	-
39	SJ35392	1	Wiring Harness	Platform
40	RE258807	1	Tie Band	-
41	19M7774	1	Screw	M6 X 12
42	24M7054	1	Washer	6.400 X 12 X 1.600 mm

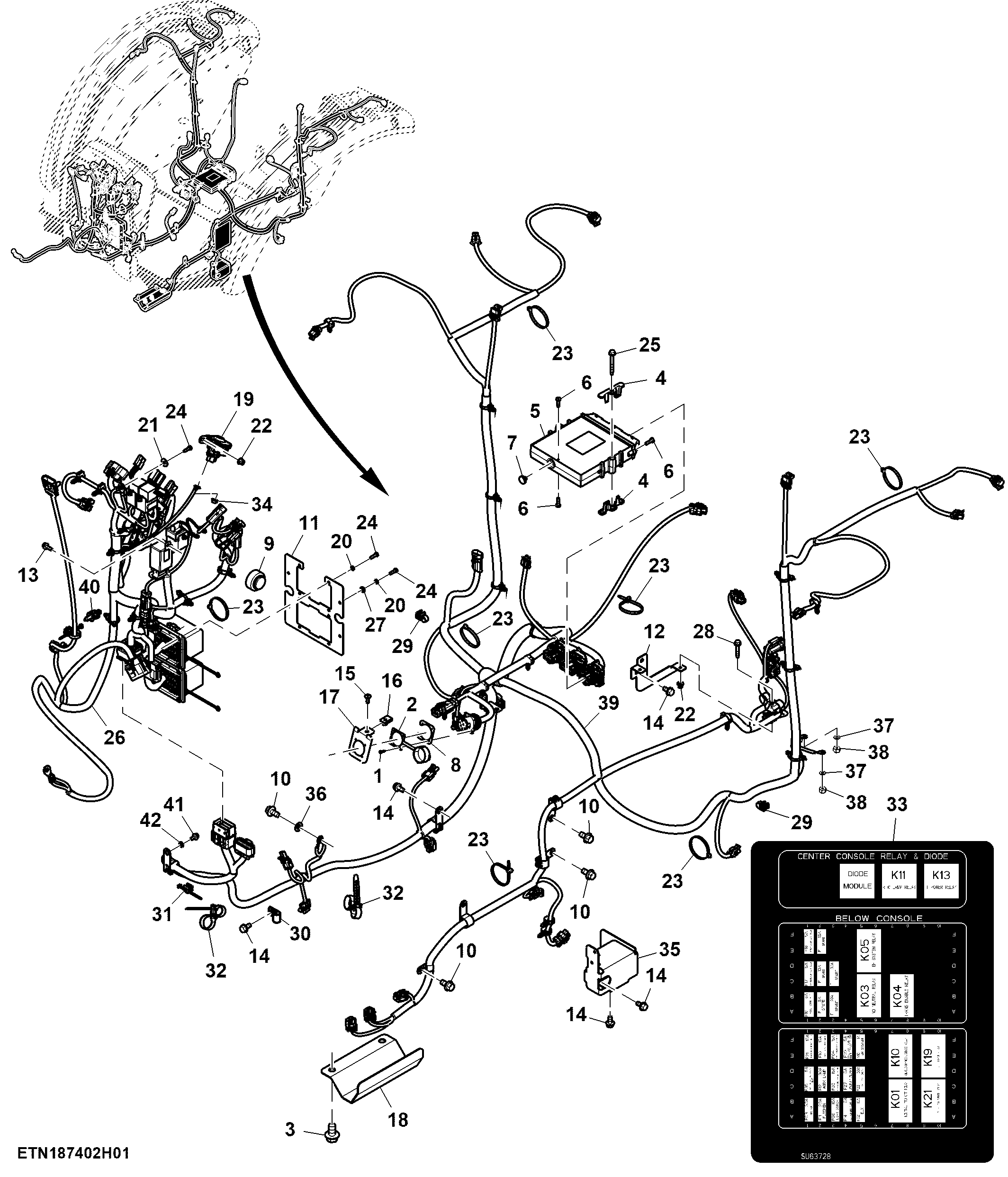

Platform and Console Wiring Harness, PowrReverser™

Нет текстового описания
