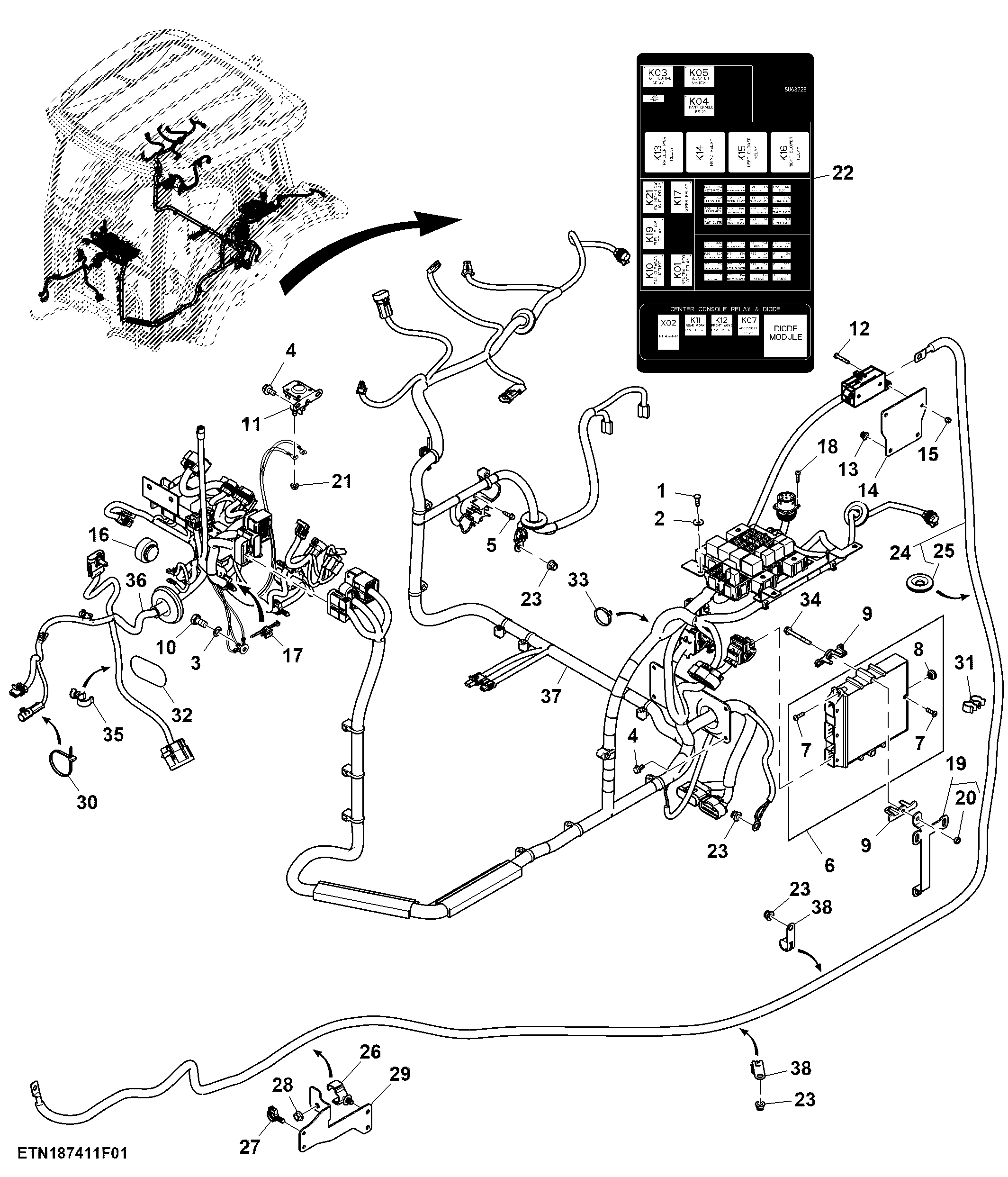

Cab and Console Wiring Harness, PowrReverser™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R224342	4	Screw	-
2	24M7251	4	Washer	6.400 X 18 X 1.600 mm
3	12M7122	1	Lock Washer	8.400 mm
4	19M7774	6	Screw	M6 X 12
5	37M7061	2	Screw	M5 X 20
6	SJ290320	1	Electronic Control Unit	-
7	R174379	4	Screw	-
8	R174380	1	Plug	-
9	R231112	4	Isolator	-
10	19M7162	1	Cap Screw	M8 X 16
11	SJ25589	1	Relay	12 V, Intermittent Duty Start
12	21M7469	2	Screw	M5 X 30
13	14M7397	2	Lock Nut	M6
14	SU34959	1	Support	-
15	14M7360	2	Lock Nut	M5
16	RE224163	1	Alarm System	-
17	AH225363	1	Clip	-
18	37M7095	4	Screw	-
19	SJ34901	1	Control Support	-
20	14M7255	2	Nut	M6
21	14M7303	2	Flange Nut	M6
22	SU63726	1	Label	Load Center SUB FOR SU56200
23	14M7396	7	Lock Nut	M8
24	SJ35546	1	Battery Cable	Battery
25	Z53033	1	Grommet	-
26	L208997	1	Clamp	-
27	57M8902	1	Clip	-
28	14M7298	1	Flange Nut	M8
29	SU56718	1	Bracket	-
30	R44302	1	Tie Band	-
31	R215302	1	Clip	-
32	R81207	1	Cover	Steering Wheel
33	L41858	1	Tie Band	-
34	19M9010	2	Screw	M6 X 55
35	R232182	1	Clip	-
36	SJ32934	1	Wiring Harness	Console
37	SJ41217	1	Wiring Harness	Cab SUB FOR SJ32932
38	57M9590	5	Clamp	-
