Headertrak Hydraulic Hoses, Left Side (Optional)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH170552	1	Hydraulic Hose	LGTH = 5400 mm
2	AH170665	1	Hydraulic Hose	LGTH = 5400 mm
3	R26375	2	O-Ring	-
4	H176497	1	Bracket	-
5	14M7298	1	Flange Nut	M8
6	19M7866	1	Screw	M8 X 20
7	AH77869	1	Clip	-
8	38H1171	2	Adapter Fitting	-
9	T77613	2	O-Ring	-
9	T77814	2	O-Ring	(For Lateral Tilt)
10	R56930	2	Pin Fastener	-
11	24H1291	2	Washer	21/64" X 1-15/32" X 7/64"
12	AH162514	1	Hydraulic Cylinder	-
12	AHC12165	1	Hydraulic Cylinder	(For Lateral Tilt)
13	28H1511	2	Washer	0.364" X 0.540" X 1/4"
14	HXE115476	1	Bracket	SUB FOR H168186
15	38H1159	1	Adapter Fitting	-
15	38H5001	1	Adapter Fitting	(For Lateral Tilt)
16	38H1160	1	Adapter Fitting	-
16	-	1	Part 20	(For Lateral Tilt)
17	R28782	1	O-Ring	-
17	51M7040	1	O-Ring	(For Lateral Tilt) 9.300 X 2.200 mm
18	R26448	1	O-Ring	-
18	-	1	Part 24	(For Lateral Tilt)
19	19M7643	1	Cap Screw	M8 X 75

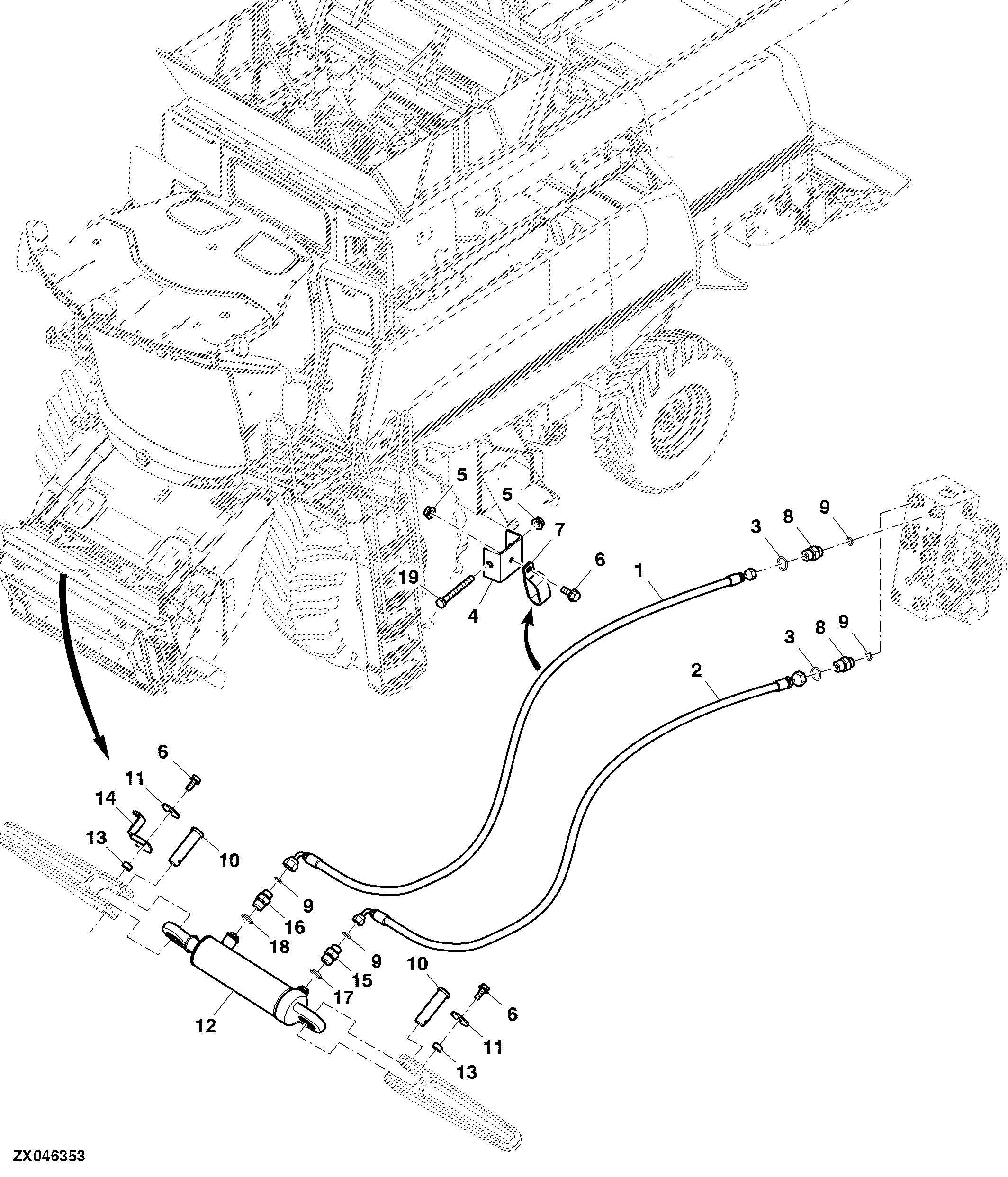

Headertrak Hydraulic Hoses, Left Side (Optional)
