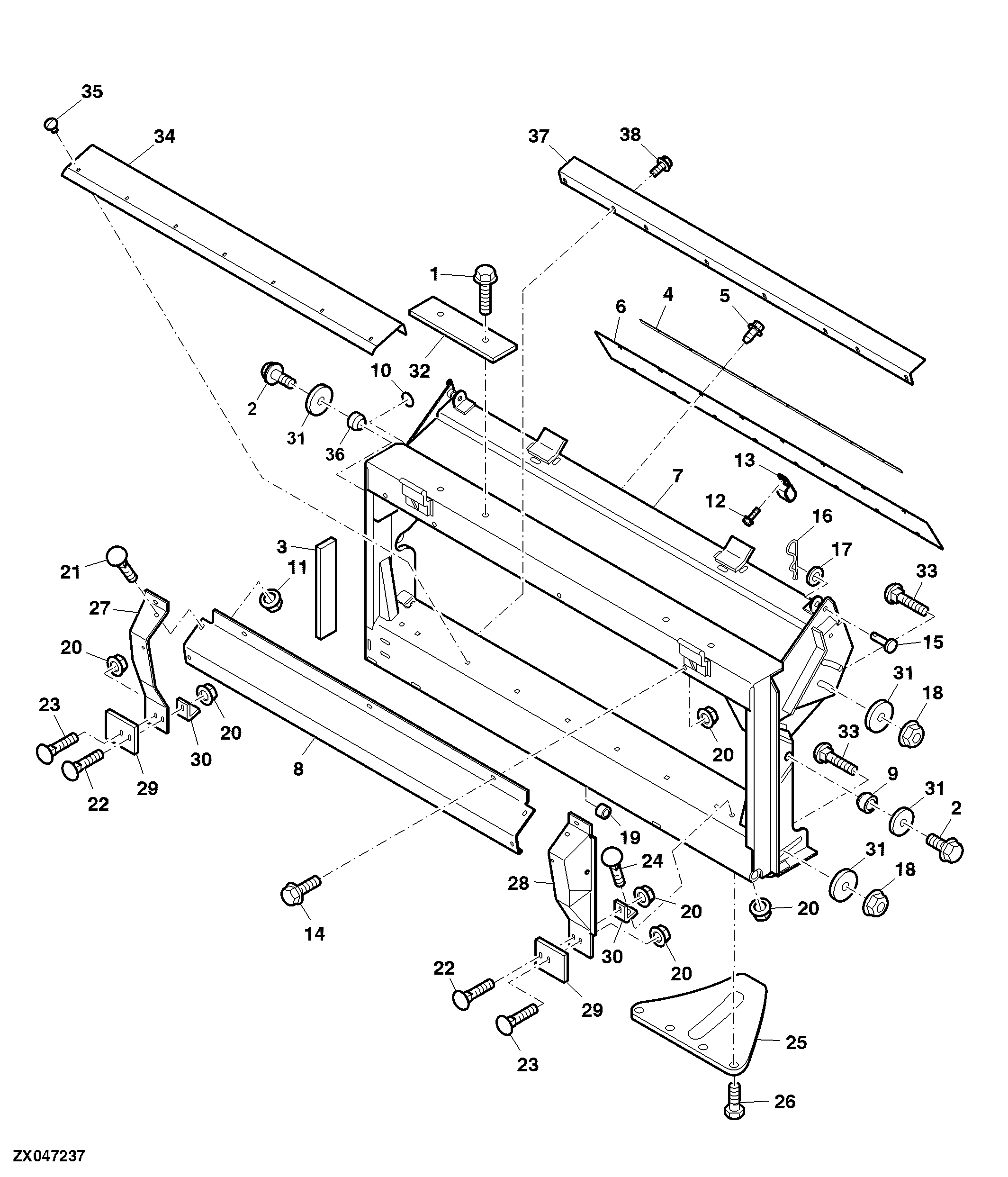

Feeder House - Deflector Sheet and Stripper, Standard

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7814	4	Screw	M12 X 50
2	19M7793	2	Screw	M16 X 40
3	-	1	Part 3	(MF Z60134)
4	H171365	2	Strap	-
5	37M7092	1	Screw	M8 X 16
6	H172199	1	Isolator	-
7	AZ103089	1	Frame	-
8	H204552	1	Shield	-
9	H177363	2	Bushing	-
10	R495R	2	O-Ring	-
11	14M7298	1	Flange Nut	M8
12	37M7084	1	Screw	M8 X 25
13	AH97280	1	Clip	-
14	19M7784	1	Screw	M10 X 20
15	45M7058	1	Pin Fastener	16 X 60 mm
16	M40461	2	Pin	-
17	24M7097	1	Washer	17 X 28 X 2.500 mm
18	14M7291	8	Flange Nut	M16
19	H84869	2	Bushing	-
20	14M7296	1	Flange Nut	M10
21	03M7184	1	Bolt	M8 X 20
22	03M7191	1	Bolt	M10 X 25
23	03M7190	1	Bolt	M10 X 20
24	03M7192	1	Bolt	M10 X 30
25	H177615	2	Plate	-
26	19M7789	8	Screw	M12 X 30
27	AH203949	1	Deflector	-
28	AH203948	1	Deflector	-
29	H141713	2	Wear Plate	-
30	H206330	2	Angle	-
31	24M7103	6	Washer	17.500 X 56 X 5 mm
32	H173157	4	Plate	-
33	03M7388	6	Bolt	M16 X 70
34	Z100407	1	Plate	-
35	03M7183	6	Bolt	M8 X 16
36	H177363	2	Bushing	-
37	H171476	1	Angle	-
38	19M7788	8	Screw	M12 X 25

Feeder House - Deflector Sheet and Stripper, Standard

Нет текстового описания
