Открытый узел

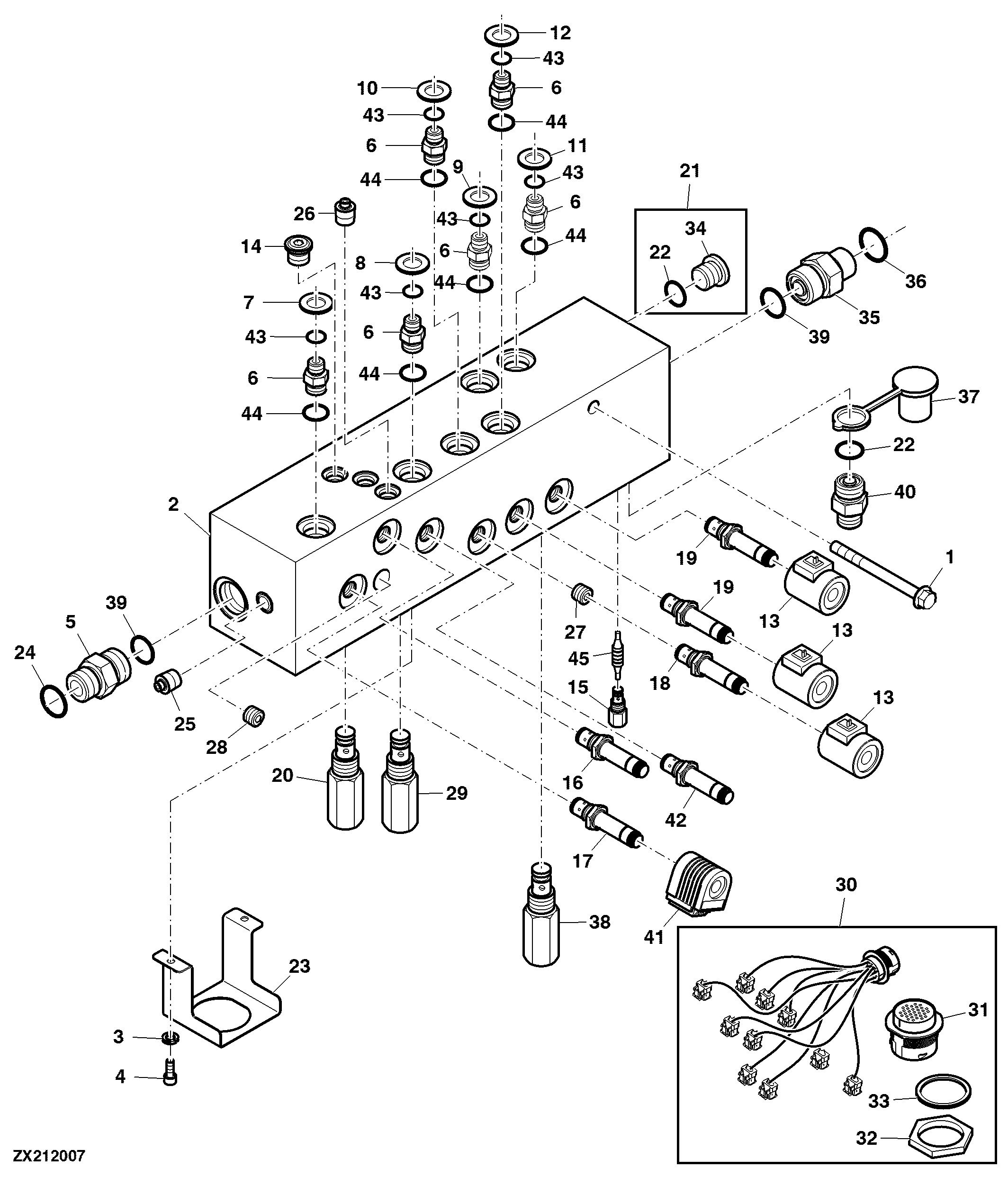

Control Valve, Valve Stack, 5 Function

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7836	2	Screw	M10 X 110
2	AXE27432	1	Flow Control Hyd. Valve	-
3	12H302	2	Lock Washer	1/4"
4	19M7887	2	Screw	M5 X 10
5	38H5004	1	Adapter Fitting	-
6	38H5037	7	Adapter Fitting	-
7	-	1	Part 7	(Yellow)
8	H170523	1	Washer	(Green)
9	-	1	Part 9	(Red)
10	-	1	Part 10	(Orange)
11	H170526	1	Washer	(Light Blue)
12	H170527	1	Washer	(Blue)
13	AXE27423	8	Solenoid Valve Coil	-
14	HXE42667	1	Orifice	-
15	AXE27424	6	Seal Kit	-
15	AXE27416	6	Check Valve	-
16	AXE27338	1	Solenoid Hydraulic Valve	-
16	AXE25429	1	Seal Kit	-
17	AXE27420	1	Solenoid Hydraulic Valve	-
17	AXE25429	1	Seal Kit	-
18	AXE27339	1	Solenoid Hydraulic Valve	-
18	AXE27414	1	Seal Kit	-
19	AXE27415	1	Solenoid Hydraulic Valve	-
19	AXE27425	1	Seal Kit	-
20	AXE27417	2	Pressure Relief Valve	-
21	RE46684	1	Fitting Plug	-
22	51M7041	2	O-Ring	11.300 X 2.200 mm
23	HXE42669	1	Bracket	-
24	T77932	1	O-Ring	-
25	AXE27413	1	Orifice	-
26	HXE42663	1	Orifice	-
27	HXE42664	1	Orifice	-
28	HXE42668	1	Orifice	-
29	AXE27412	1	Pressure Relief Valve	-
30	AXE27422	1	Wiring Harness	-
30	57M7534	1	Elec. Connector Housing	-
30	57M7620	1	Electrical Connector Assy	-
30	57M7666	2	Elec. Connector Housing	-
30	57M8165	1	Elec. Connector Terminal	-
31	N282069	1	Elec. Connector Terminal	-
32	57M8035	2	Nut	-
33	57M9061	1	Elec.Connect Locking Device	-
34	R107768	1	Drain Plug	-
35	38H5076	1	Adapter Fitting	-
36	T77857	1	O-Ring	-
37	R77175	1	Cover	-
38	AXE27337	1	Pressure Relief Valve	-
38	AXE27426	1	Seal Kit	-
39	51M7045	1	O-Ring	19.300 X 2.200 mm
40	RE190805	1	Diagnostic Coupling	-
41	AXE27435	2	Solenoid Valve Coil	-
42	AXE27411	1	Solenoid Hydraulic Valve	-
42	AXE27424	1	Seal Kit	-
43	T77613	8	O-Ring	-
44	51M7042	8	O-Ring	13.300 X 2.200 mm
45	AXE27421	2	Piston	-

Control Valve, Valve Stack, 5 Function

Нет текстового описания
