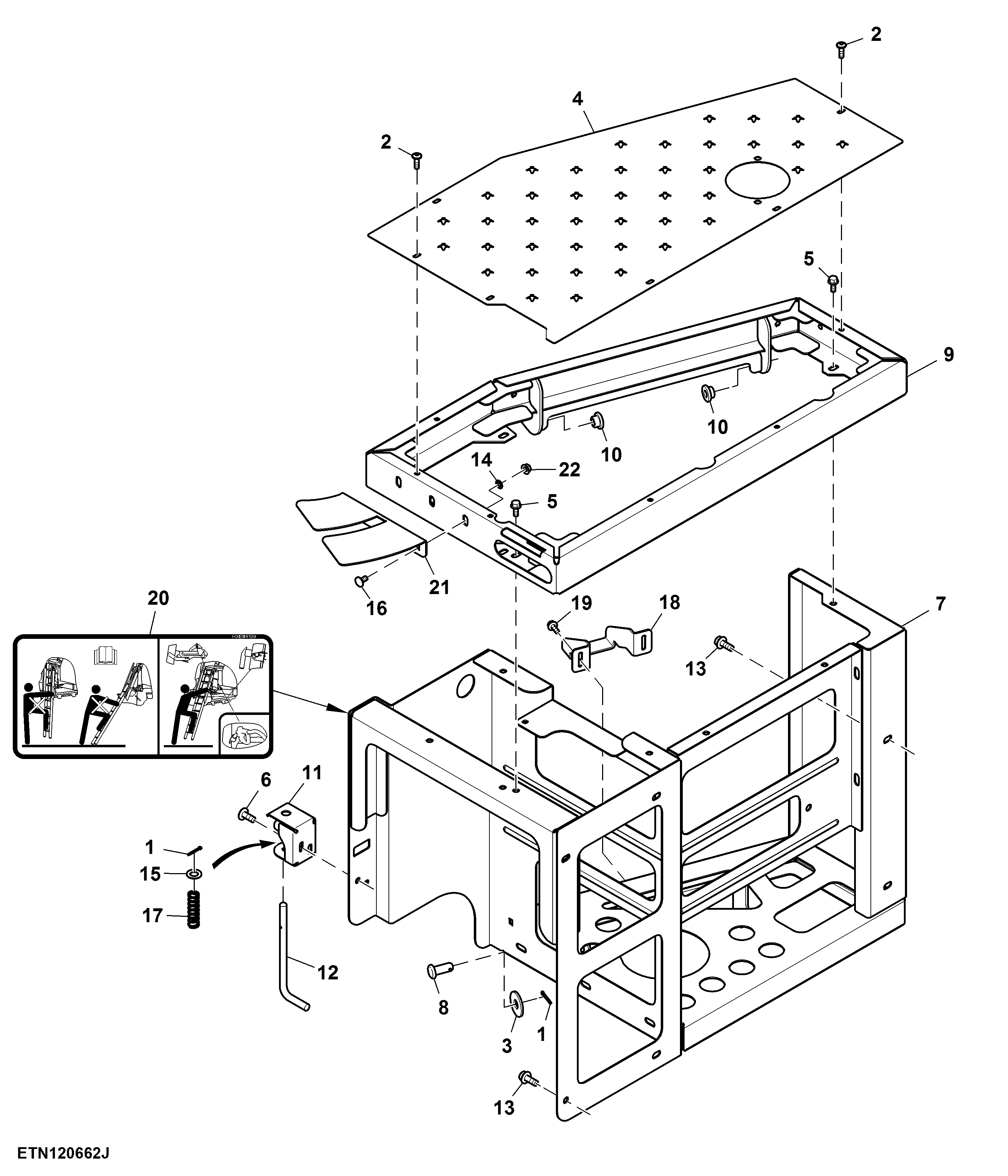

Platform, Service Ladder Support, Final Tier 4

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7059	3	Cotter Pin	3.200 X 20 mm
2	19M8649	6	Screw	M6 X 20
3	24M7180	2	Washer	13 X 37 X 3 mm
4	HXE121600	1	Plate	-
5	19M7866	7	Screw	M8 X 20
6	19M8599	2	Screw	M8 X 20
7	AXE63779	1	Support	-
8	45M7062	2	Pin Fastener	12 X 30 mm
9	AXE69355	1	Platform	SUB FOR AXE55980 APPL
10	HXE20030	2	Bushing	-
11	AXE44590	1	Bracket	-
12	H227671	1	Pin	-
13	19M7785	6	Screw	M10 X 25
14	M84309	3	Nut	7.925 mm (5/16")
15	24H1341	1	Washer	17/32" X 15/16" X 0.060"
16	03M7183	3	Bolt	M8 X 16
17	Y3082BN	1	Compression Spring	-
18	HXE114172	1	Angle	-
19	19M7775	2	Screw	M6 X 16
20	HXE114199	1	Label	-
21	HXE127546	1	Angle	-
22	14M7298	3	Flange Nut	M8

Platform, Service Ladder Support, Final Tier 4
