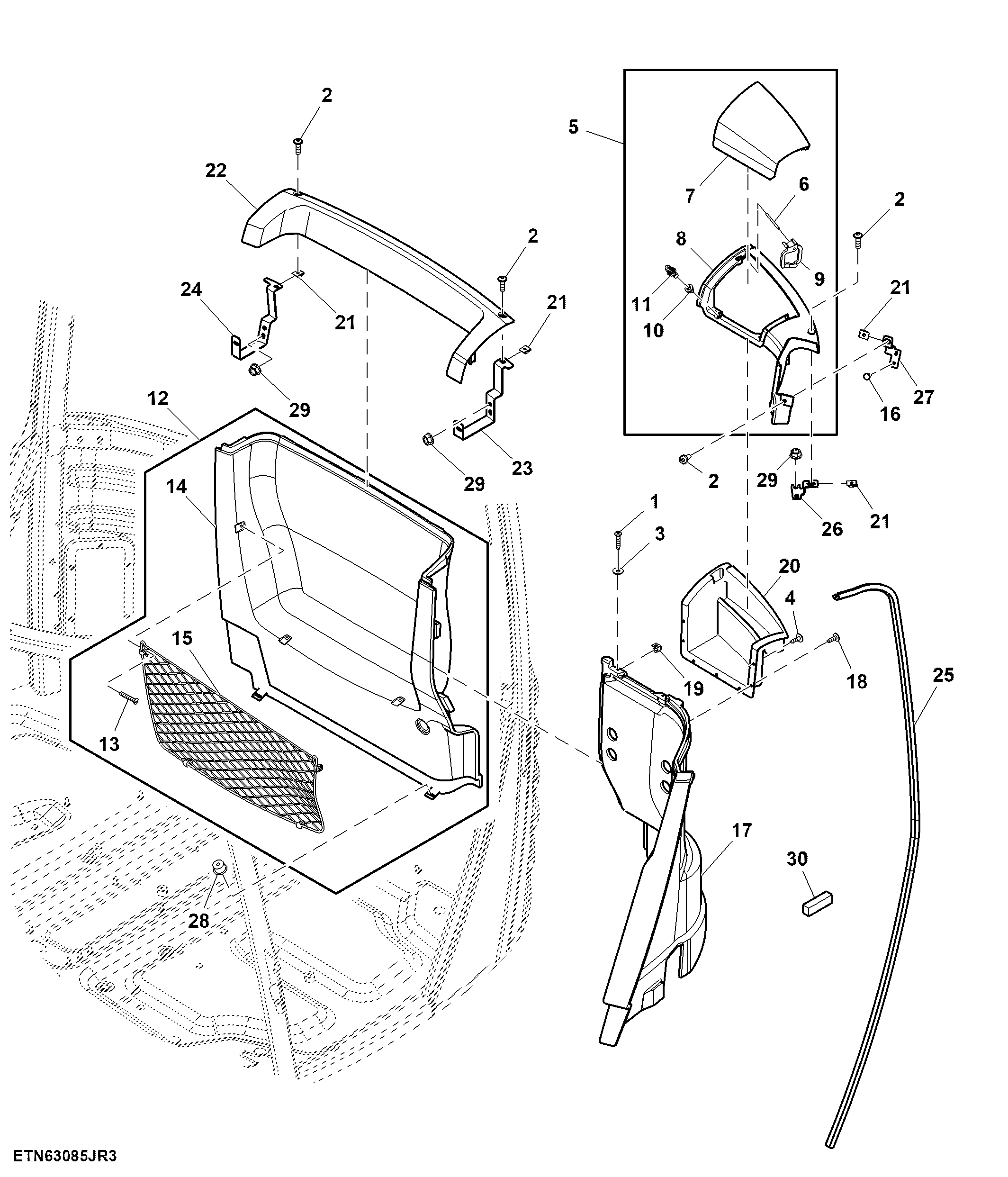

Upholstery, W/ Storage, Rear

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L203411	2	Screw	-
2	19M8649	4	Screw	M6 X 20
3	24M7453	2	Washer	5.500 X 15 X 1 mm
4	L102588	2	Screw	-
5	AXE42360	1	Acoustical Upholstery	LH, SUB FOR AL202370
6	HXE94634	2	Pin Fastener	-
7	L201851	1	Cover	-
8	L201852	1	Control Console	-
9	HXE72407	2	Stop	SUB FOR APPL L204889
10	L204900	1	Grommet	-
11	L205114	1	Grommet	-
12	AL204477	1	Acoustical Upholstery	Back
13	21M7306	4	Screw	M5 X 25
14	AL202327	1	Acoustical Upholstery	-
15	AL202802	1	Acoustical Upholstery	Net Middle
16	37M7067	2	Screw	-
17	AL202326	1	Acoustical Upholstery	Back Left Lower
18	L102588	7	Screw	-
19	L173201	2	Push Nut	-
20	L201875	1	Storage Compartment	-
21	L102357	4	Nut	-
22	L202547	1	Acoustical Upholstery	Middle Upper Rear
23	L202719	1	Bracket	-
24	L204481	1	Bracket	-
25	L211875	1	Weatherstrip	SUB FOR L204517
26	L204649	1	Bracket	-
27	HXE105703	1	Bracket	SUB FOR L204649
28	L205661	4	Nut	-
29	14M7298	6	Flange Nut	M8
30	L218570	1	Pad	-
