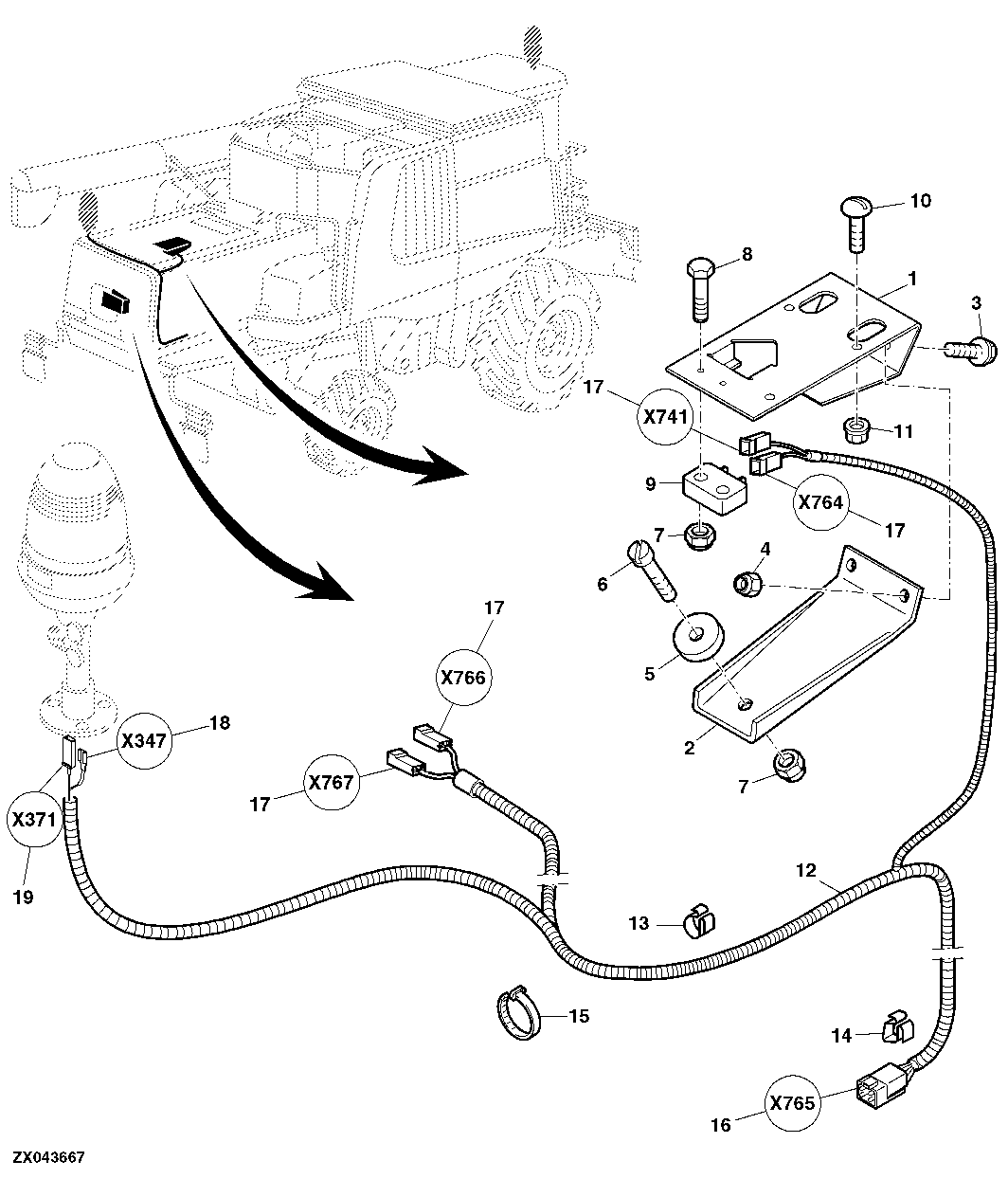

WIRING HARNESS AT REAR HOOD FOR SEPARATOR PLUGGED SENSOR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z52074	1	Retainer	-
2	Z53065	1	Spring	-
3	19M7774	2	Screw	M6 X 12
4	14M7165	2	Lock Nut	M6
5	L55078	1	Magnet	-
6	21M7137	1	Screw	M4 X 10
7	14M7403	3	Lock Nut	M4
8	19M8078	2	Cap Screw	M4 X 16
9	AZ34292	1	Solenoid	-
10	21M7031	3	SCREW	M6 X 15
11	14M7303	3	Flange Nut	M6
12	AXE12127	1	Wiring Harness	(Sub For AH220177)
13	H76064	1	Clip	-
14	H172197	2	Hose Clamp	-
15	R44302	1	Tie Band	-
16	AZ50832	1	Electrical Connector Assy	(Ord W/ 57M7619, Z78025)
17	57M7170	4	Elec. Connector Housing	(Ord W/ 57M8192)
18	57M9538	1	Elec. Connector Terminal	-
19	57M9517	1	Elec. Connector Housing	(Ord W/ 57M9538)
..	Z42240	2	Grommet	-

WIRING HARNESS AT REAR HOOD FOR SEPARATOR PLUGGED SENSOR

Нет текстового описания
