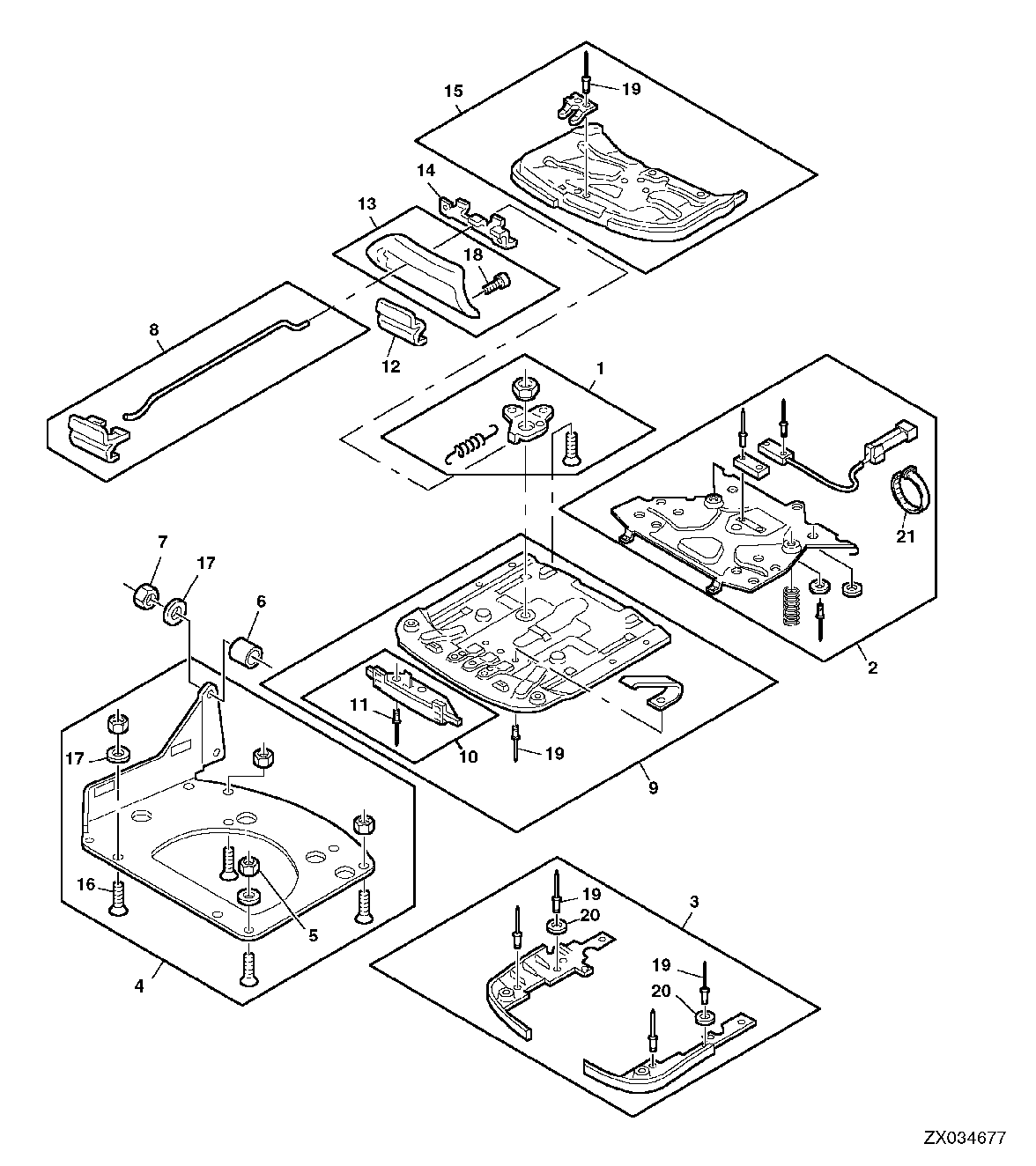

MSG85, MSG95 OPERATOR'S SEAT - TURNING AND ADJUSTMENT COMPONENTS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL117352	1	Lever	-
2	AH203004	1	Switch Kit	-
3	AL117443	1	Shield	-
4	AH203005	1	Support	-
4	AH228955	1	Support	-
5	14M7426	4	Lock Nut	M8
6	H203729	1	Bushing	-
7	14M7166	1	Lock Nut	M8
8	AL117447	1	Grip	-
9	AL117448	1	Plate	-
10	AL117444	1	Grip	-
11	16M7114	4	Rivet	6 mm
12	L115017	1	Grip	-
13	AL117446	1	Shield	-
14	L115016	1	Lever	-
15	AL117445	1	Plate	-
16	L64703	4	Screw	-
17	24M7095	4	Washer	8.400 X 15 X 1.600 mm
18	21M7185	1	Screw	M5 X 16
19	16M2498	1	Rivet	4 X 8 mm
20	24M7146	2	Washer	4.300 X 12 X 1 mm
21	R111180	4	Clamp	-

MSG85, MSG95 OPERATOR'S SEAT - TURNING AND ADJUSTMENT COMPONENTS
