ARMREST AND CONTROL PANEL HOUSING

ARMREST AND CONTROL PANEL HOUSING

ARMREST AND CONTROL PANEL HOUSING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

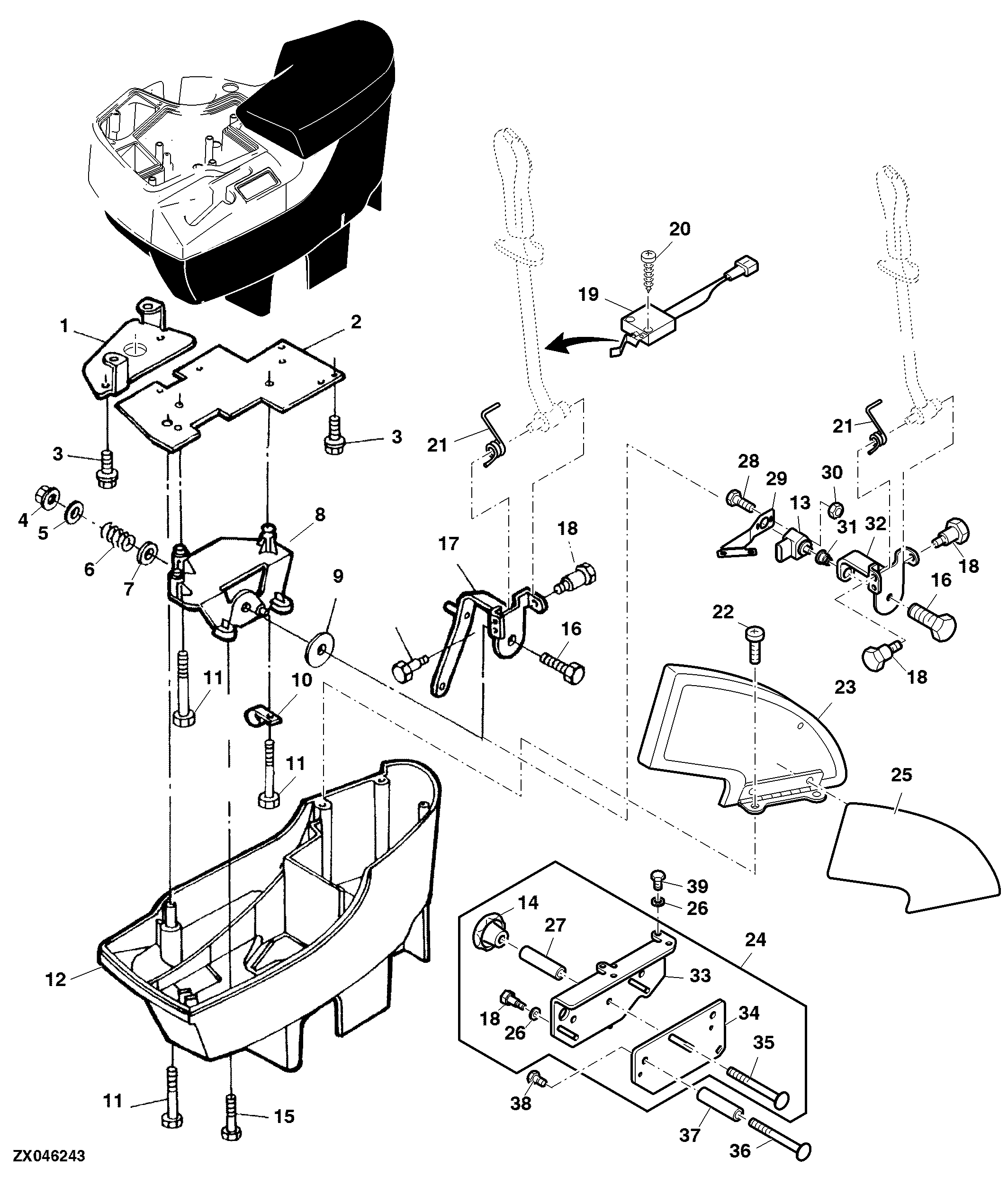

ARMREST AND CONTROL PANEL HOUSING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H204673	1	Cover	-
2	AH220395	1	Electronic Control Unit	-
3	H111364	3	Screw	-
4	H137328	1	Lock Nut	-
5	24M7207	1	Washer	8.400 X 24 X 2 mm
6	122SE	1	Compression Spring	-
6	H207501	1	Compression Spring	(FOR AUTOMATIC FEED RATE SYSTEM)
7	24H1305	1	Washer	13/32" X 13/16" X 0.065"
8	H152673	1	Bracket	-
9	-	1	Part 10	(Ord RE56190)
10	A34994	1	Clip	-
11	R124859	1	Screw	-
12	R177553	1	Housing	-
12	H207546	1	Housing	(FOR AUTOMATIC FEED RATE SYSTEM)
13	RE243770	1	Sensor	(FOR AUTOMATIC FEED RATE SYSTEM)
14	99M7027	1	Knob	-
15	R117569	1	Screw	-
16	H119007	1	Screw	-
17	AH146744	1	Arm	-
18	H131424	1	Bolt	-
19	AH161154	1	Switch	-
20	37M7251	2	Screw	-
21	H154937	1	Torsion Spring	-
22	R126355	2	Screw	-
23	AH147170	1	Cushion	-
24	AH228953	1	Adjuster	-
25	H215742	1	Label	-
26	24M7055	1	Washer	8.400 X 16 X 1.600 mm
27	28H3413	1	Bushing	0.423" X 0.675" X 2-1/2"
28	21M7475	2	Screw	(FOR AUTOMATIC FEED RATE SYSTEM) M4 X 35
29	H211459	1	Bracket	(FOR AUTOMATIC FEED RATE SYSTEM)
30	14M7264	2	Lock Nut	(FOR AUTOMATIC FEED RATE SYSTEM) M4
31	H206126	1	Pivot	(FOR AUTOMATIC FEED RATE SYSTEM)
32	AH211438	1	Arm	(FOR AUTOMATIC FEED RATE SYSTEM)
33	AH211618	1	Adjuster	-
34	H230663	1	Plate	-
35	03M7247	1	Bolt	M10 X 90
36	03M7197	3	Bolt	M12 X 25
37	R218578	3	Bar	-
38	19M8551	2	Screw	M10 X 25
39	19M7660	2	Screw	M8 X 20
..	RE56190	1	Lever Kit	-
