Vertical Unloader Gear Case, 2.2 bps

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

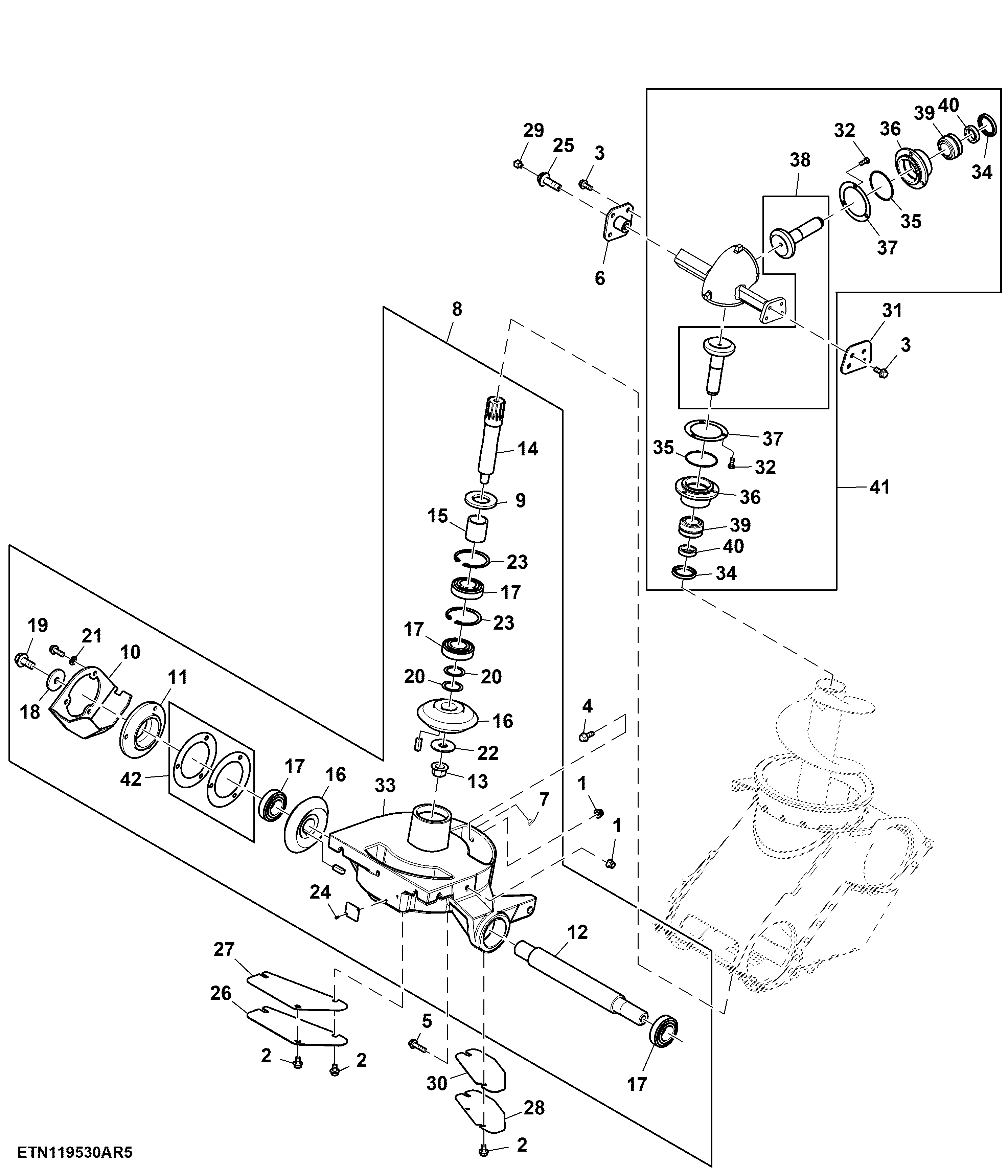

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	10	Lock Nut	M10
2	19M7783	5	Screw	M10 X 16
3	19M7785	8	Screw	M10 X 25
4	19M7786	12	Screw	M10 X 30
5	19M7804	1	Screw	M10 X 40
6	AH123912	1	Support	-
7	15H558	1	Pipe Plug	1/8"
8	DE30594	1	Gear Case	-
9	AH90963	1	Seal	-
10	AZ103401	1	Shield	-
11	H113053	1	Bearing Housing W/O Bearing	-
12	H129653	1	Shaft	-
13	H149361	1	Lock Nut	-
14	H215085	1	Shaft	-
15	H96149	1	Bushing	-
16	H96294	2	Gear	Z = 23
17	JD8524	4	Ball Bearing	-
18	T146246	1	Washer	-
19	19M7843	1	Screw	M16 X 35
20	24H1533	1	Shim	TK = 0.018 mm
21	24M7239	3	Washer	10.700 X 21 X 2.500 mm
22	24M7277	1	Washer	21 X 60 X 4 mm
23	N71921	2	Snap Ring	-
24	25M3827	2	Groove Pin	3 X 8 mm
25	H110168	1	Screw	-
26	H135192	1	Seal	-
27	H136572	1	Cover	-
28	H136573	1	Cover	-
29	JD7839	1	Lubrication Fitting	-
30	H135193	1	Seal	-
31	H147752	1	Plate	-
32	19M7881	6	Screw	M8 X 20
33	H130137	1	Housing	-
34	AH98118	2	Seal	-
35	CE16800	2	O-Ring	-
36	CE18074	2	Hub	-
37	CE18075	1	Shim	TK = 0.10 mm
38	DE31419	1	Bevel Gear Drive	SUB FOR CE18278
39	DE18970	2	Bearing	-
40	H99613	2	Spacer	-
41	AH208345	1	Gear Case	-
42	AH138955	1	Shim Kit	-

Vertical Unloader Gear Case, 2.2 bps
