Открытый узел

Operator’s Pivoting Platform, Foldable Ladder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HXE119645	1	Sheet	-
2	HXE68881	1	Brace	-
3	AH133996	2	Support	SUB FOR H129610
4	19M8291	3	Screw	M8 X 35
5	H111478	2	Sleeve	-
6	HXE95933	1	Pin	-
7	HXE30429	1	Bushing	-
8	14M7298	3	Flange Nut	M8
9	19M7793	2	Screw	M16 X 40
10	HXE125335	1	Chain Sprocket	Z = 32
11	HXE25929	4	Washer	-
12	M152870	4	Bolt	-
13	11M7009	1	Cotter Pin	2 X 16 mm
14	HXE25979	2	Spring	-
15	45M7066	1	Pin Fastener	8 X 30 mm
16	03M7188	2	Bolt	M8 X 40
17	14M7396	2	Lock Nut	M8
18	AXE71800	1	Pivot	-
19	LCA84221	2	Lock Washer	-
20	19M7843	2	Screw	M16 X 35
21	AXE20537	1	Lever	-
22	AXE20536	1	Lever	-
23	W25634	1	Grip	-

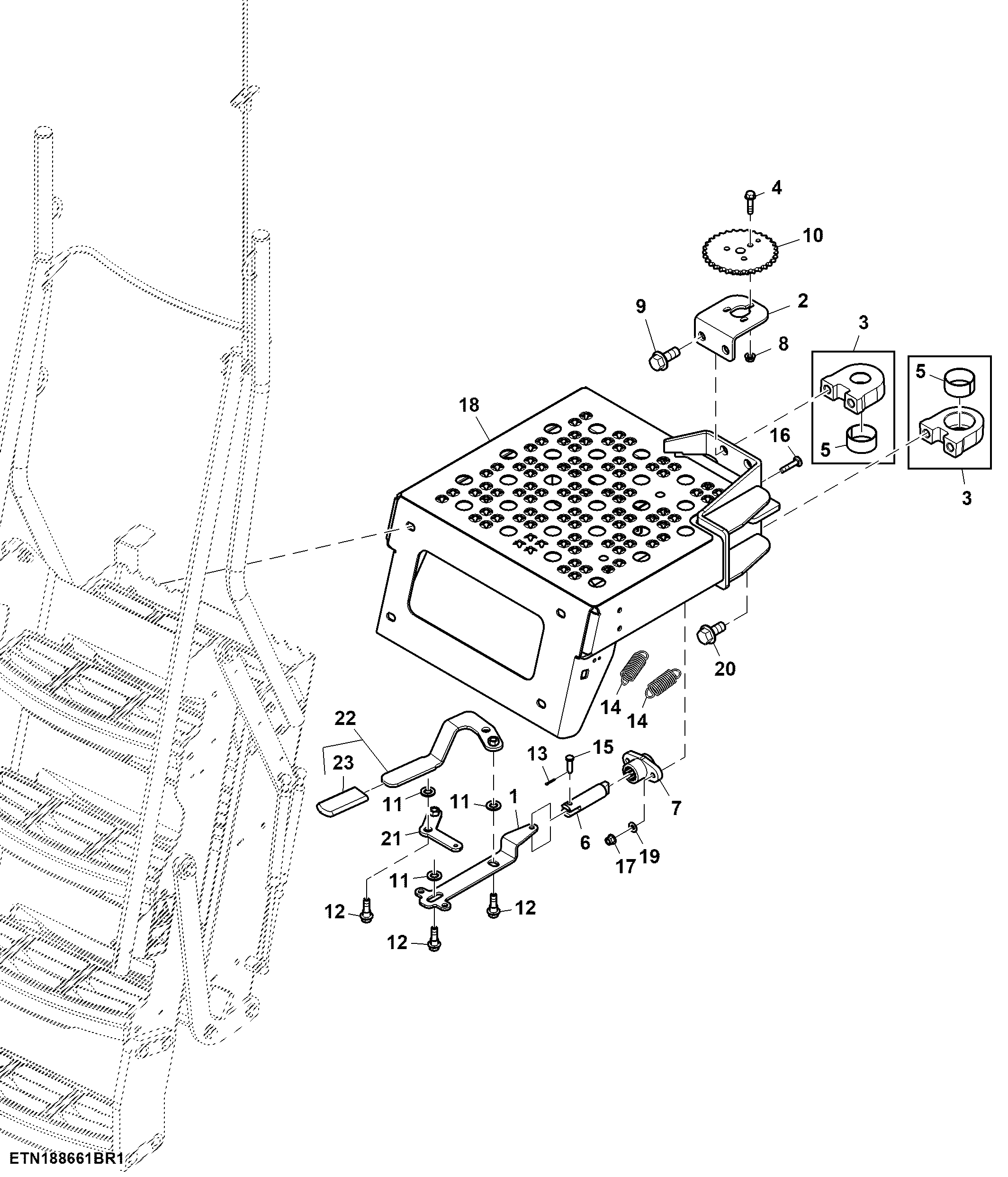

Operator’s Pivoting Platform, Foldable Ladder
