Открытый узел

Main Frame Hardware, Track

Main Frame Hardware, Track

Main Frame Hardware, Track

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

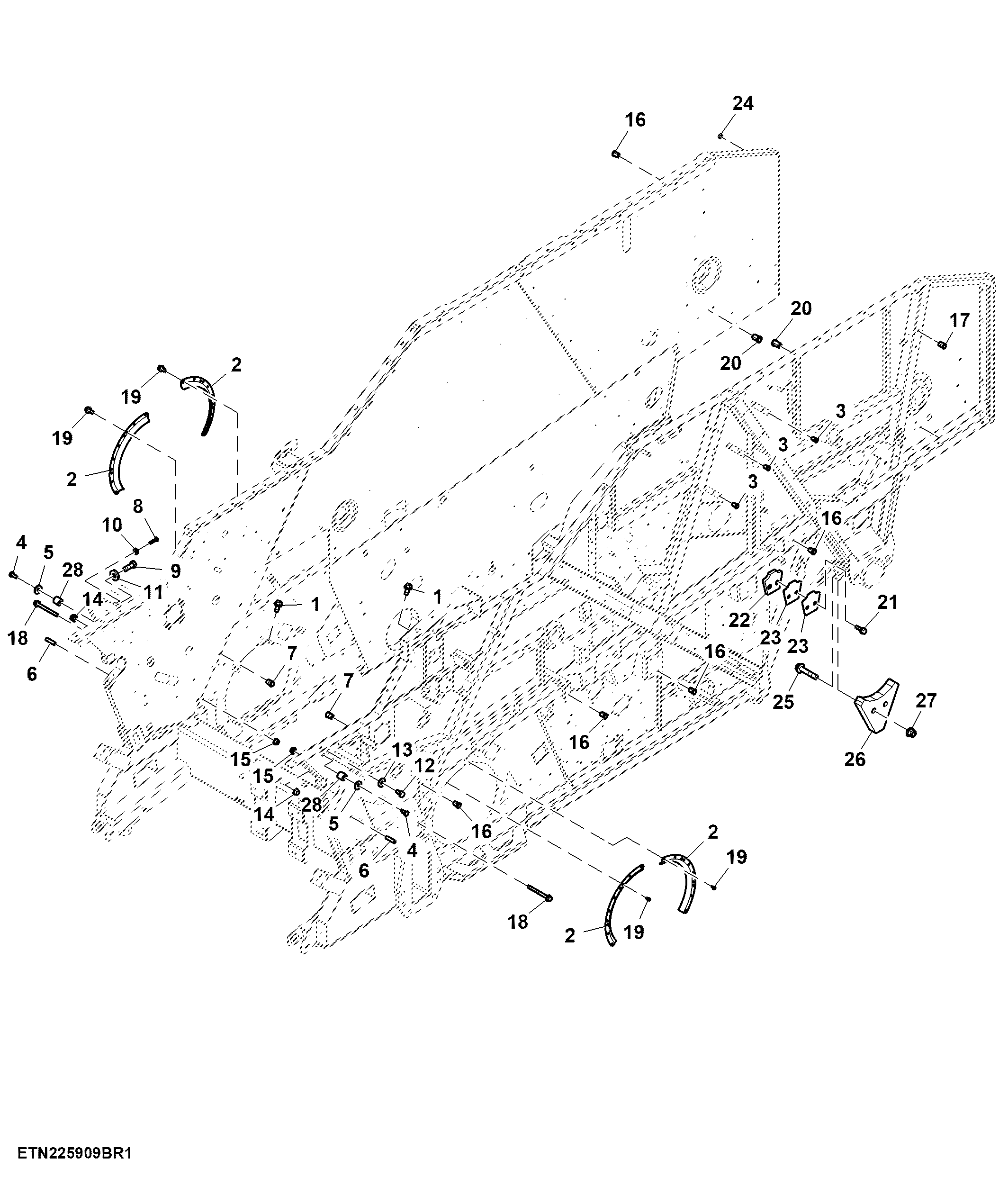

Main Frame Hardware, Track

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7784	10	Screw	M10 X 20
2	HXE112392	4	Deflector	-
3	Z51633	6	Nut	M6
4	19M7162	13	Cap Screw	M8 X 16
5	24H1887	13	Washer	11/32" X 1" X 0.134"
6	H120379	4	Spacer	10.744 X 17.140 X 66 mm (0.423" X 0.675" X 2.598")
7	H158135	2	Nut	M8
8	19M7286	1	Cap Screw	M6 X 25
9	19M8011	1	Cap Screw	M12 X 30
10	24M7250	1	Washer	6.400 X 17 X 3 mm
11	24M7478	1	Washer	13 X 30 X 6 mm
12	19M7557	1	Cap Screw	M10 X 16
13	24H1308	1	Washer	13/32" X 1" X 0.134"
14	14M7296	2	Flange Nut	M10
15	14M7298	4	Flange Nut	M8
16	Z51801	43	Nut	-
17	H151937	3	Nut	-
18	19M8039	4	Screw	M8 X 80
19	19M7865	18	Screw	M8 X 16
20	Z52002	5	Nut	-
21	19M7867	4	Screw	M8 X 25
22	AXE55392	2	Pad	-
23	HXE96584	4	Shim	-
24	14M7233	105	Weld Nut	M8
25	19M7815	4	Screw	M12 X 60
26	HXE170776	2	Sheet	-
27	14M7401	4	Lock Nut	M12
28	T112516	12	Bushing	-
