Hydrostatic Drive Hoses, Push Button Shift Transmission, 4WD

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	4	Screw	M8 X 20
2	03M7183	2	Bolt	M8 X 16
3	AH230729	20	Hose Clamp	-
4	AXE36767	1	Hydraulic Hose	LGTH = 1120 mm, Pump to Distributor
5	AXE36769	1	Hydraulic Hose	LGTH = 810 mm, Pump to Distributor
6	AXE36843	1	Hydraulic Hose	LGTH = 4000 mm, Motor to Distributor
7	AXE36845	1	Hydraulic Hose	LGTH = 4120 mm, Motor to Distributor
8	HXE73344	1	Bracket	-
9	AH77869	4	Clip	-
10	H159104	4	Washer	-
11	T107068	20	Flange Fitting	-
12	19M8317	1	Screw	M8 X 40
13	T78313	10	O-Ring	-
14	AXE45534	1	Hydraulic Hose	LGTH = 4720 mm, Case Drain
15	19M7791	40	Bolt	M12 X 40
16	HXE84340	1	Manifold	-
17	19M8039	16	Screw	M8 X 80
18	19M7913	4	Screw	M8 X 90
19	AH90990	1	Clip	-
20	14M7298	8	Flange Nut	M8
21	19M7784	2	Screw	M10 X 20
22	HXE30219	1	Spacer	-
23	HXE96889	4	Bracket	-
24	T27550	1	Clip	-
25	19M8319	1	Screw	M8 X 50
26	H140460	1	Bushing	-

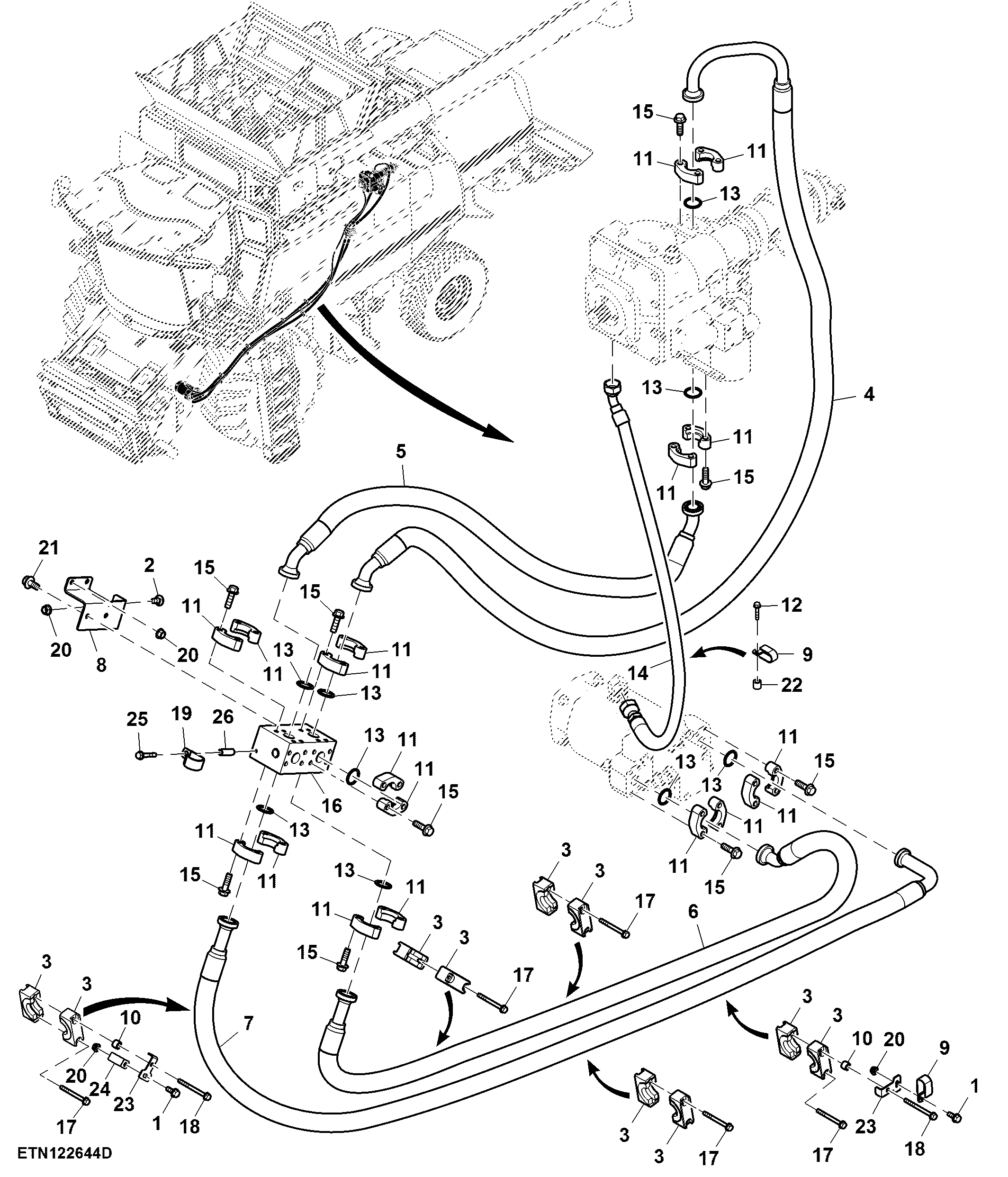

Hydrostatic Drive Hoses, Push Button Shift Transmission, 4WD

Нет текстового описания
