Hydrostatic Drive Hoses, Push Button Shift Transmission, 2WD, HillMaster™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7866	5	Screw	M8 X 20
2	AH230729	26	Hose Clamp	-
3	AH77869	3	Clip	-
4	H159104	7	Washer	-
5	AXE44433	1	Hydraulic Hose	LGTH = 4850 mm, Forward
6	AXE36181	1	Hydraulic Hose	LGTH = 5060 mm, Reverse
7	T78313	4	O-Ring	-
8	T107068	8	Flange Fitting	-
9	03M7183	6	Bolt	M8 X 16
10	AXE45534	1	Hydraulic Hose	LGTH = 4720 mm, Case Drain
11	19M8039	19	Screw	M8 X 80
12	14M7298	11	Flange Nut	M8
13	19M8317	1	Screw	M8 X 40
14	19M7913	7	Screw	M8 X 90
15	AXE49692	3	Bracket	-
16	19M7791	16	Bolt	M12 X 40
17	AH90990	1	Clip	-
18	HXE30219	1	Spacer	-
19	HXE96889	5	Bracket	-
20	T27550	2	Clip	-

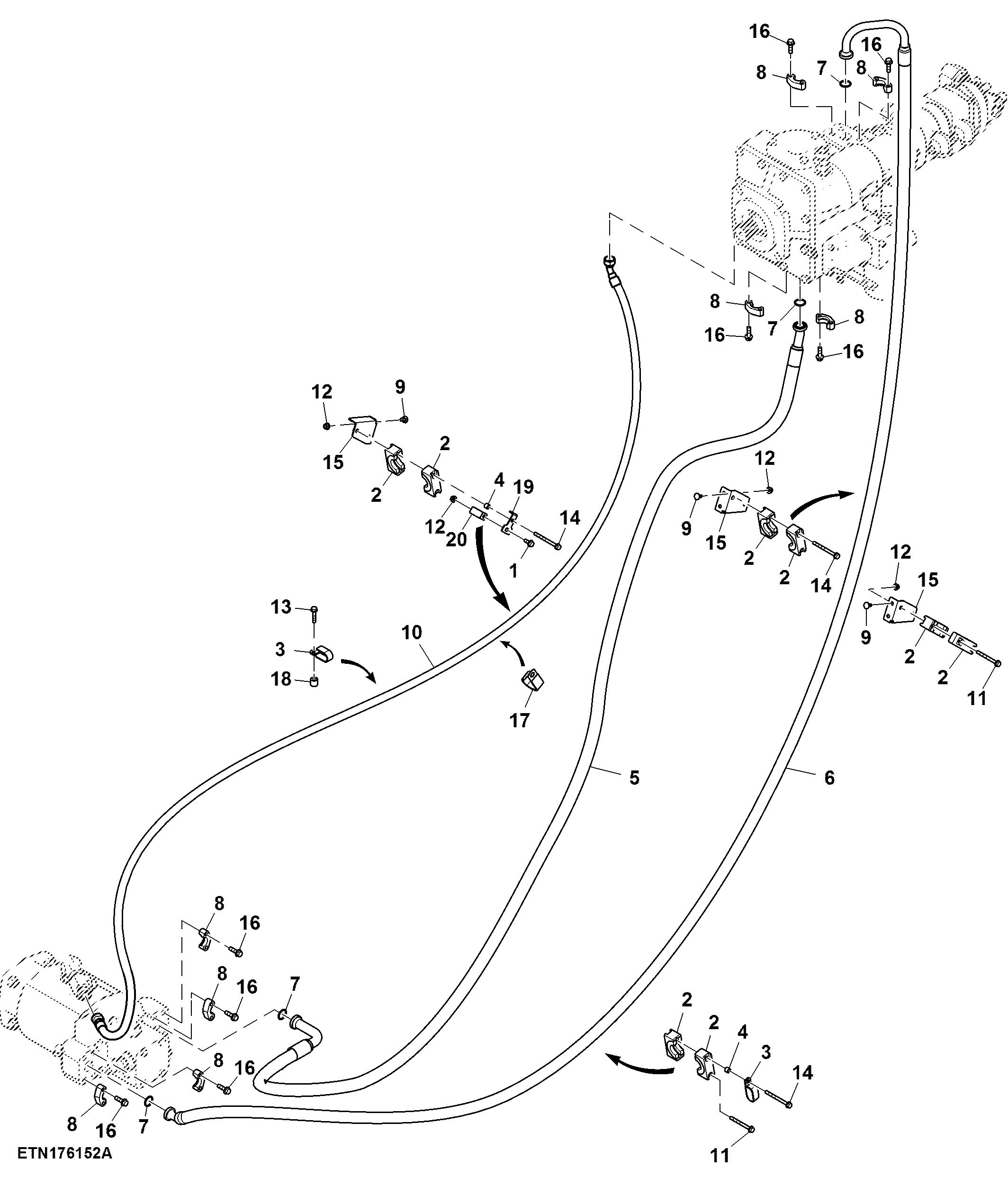

Hydrostatic Drive Hoses, Push Button Shift Transmission, 2WD, HillMaster™
