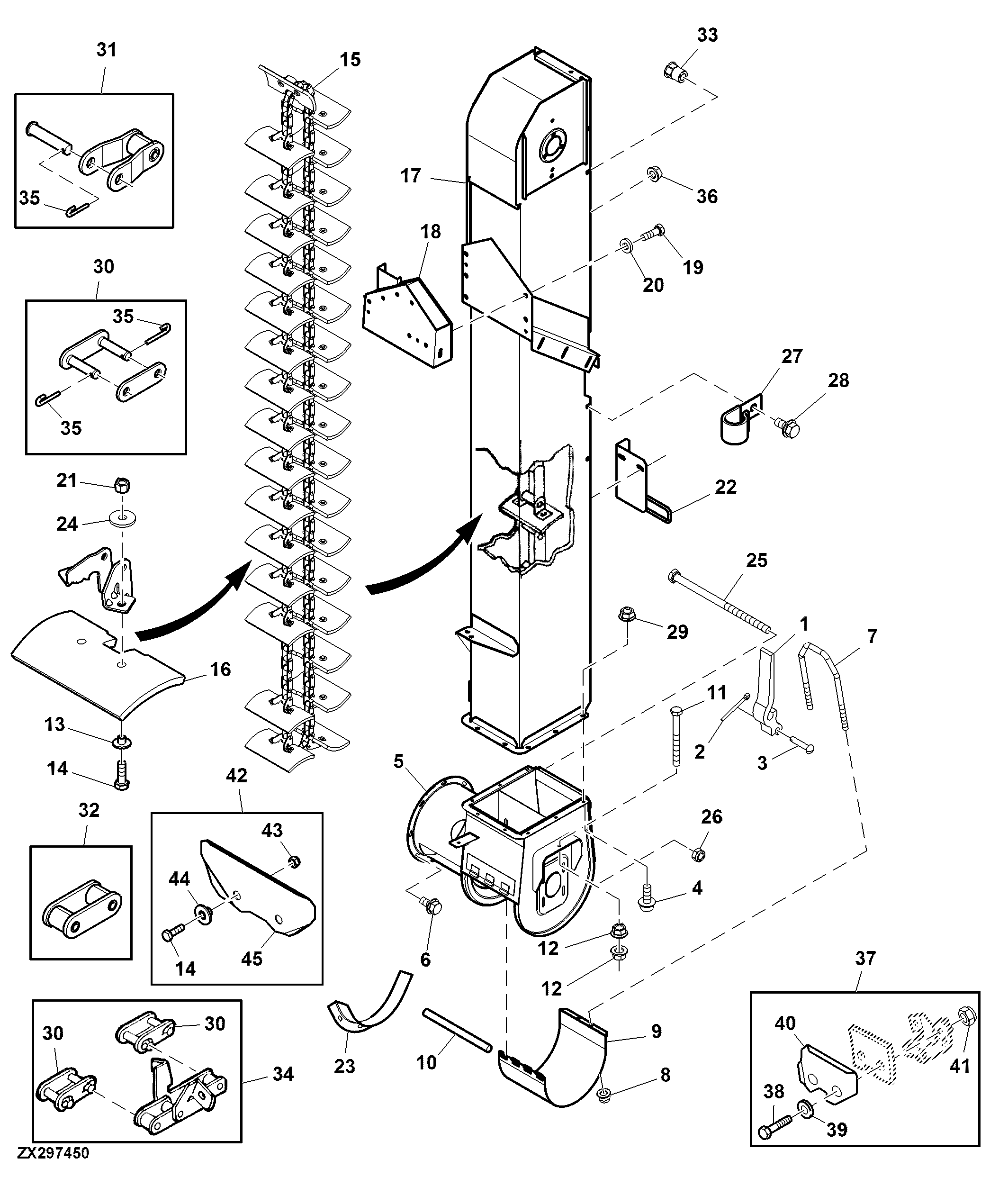

Lower Clean Grain Elevator and Elevator Conveyor Chain

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H161342	1	Lever	-
2	11M7081	1	Cotter Pin	2.500 X 20 mm
3	RV810A	1	Pin Fastener	-
4	19M7866	8	Screw	M8 X 20
5	AZ100762	1	Case	SUB FOR AH172937
6	37M7058	8	Screw	M8 X 20
7	H128877	1	U-Bolt	-
8	14M7396	2	Lock Nut	M8
9	AH138426	1	Door	(For Grain) (For Rice)
9	AH154068	1	Door	(For Peas)
10	H76083	1	Pin	-
11	19M8241	1	Cap Screw	M10 X 100
12	14M7296	3	Flange Nut	M10
13	H168578	66	Washer	-
14	19M7163	66	Cap Screw	M8 X 25
15	AZ101808	1	Link Chain	-
16	H144667	33	Paddle	FOR AH162058
17	AH207172	1	Elevator	(For Grain)
17	AH207173	1	Elevator	(Stainless Steel) (For Rice)
18	AZ63187	1	Support	(For Grain) (For Rice)
19	19M7786	5	Screw	M10 X 30
20	24M7213	5	Washer	10.500 X 25 X 4 mm
21	E64256	1	Lock Nut	-
22	AZ55719	1	Bracket	-
23	H175330	1	Reinforcement	-
23	03M7122	1	Bolt	M16 X 65
24	24M7024	1	Washer	9 X 28 X 3 mm
25	19M8254	1	Cap Screw	M6 X 110
26	14M7165	1	Lock Nut	M6
27	AH96317	1	Clip	-
28	19M7865	1	Screw	M8 X 16
29	14M7298	8	Flange Nut	M8
30	AH166638	1	Chain Link	-
31	AH166639	1	Chain Link	-
32	AH166640	1	Chain Link	-
33	H154071	1	Nut	-
34	AZ63929	1	Link Chain	-
35	H173558	1	Pin	-
36	H154071	1	Nut	-
37	AZ100984	1	Paddle	ORDER BXE10275
38	19M7513	1	Cap Screw	M8 X 30
39	24M7024	1	Washer	9 X 28 X 3 mm
40	-	1	Part 43	ORDER AZ100984
41	E64256	1	Lock Nut	-
42	BXE10275	1	Chain Kit	-
43	14M7166	6	Lock Nut	M8
44	AXE26191	6	Spacer	-
45	HXE40536	3	Strap	-

Lower Clean Grain Elevator and Elevator Conveyor Chain

Нет текстового описания
