Hydraulic Hoses, Air Compressor, Final Tier 4

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1482	1	Reducer	-
2	T77932	3	O-Ring	-
3	38H5014	1	Adapter Fitting	-
4	T76938	1	O-Ring	-
5	51M7047	1	O-Ring	23.600 X 2.900 mm
6	14M7298	4	Flange Nut	M8
7	14M7303	2	Flange Nut	M6
8	19M7798	1	Screw	M8 X 40
9	19M7865	1	Screw	M8 X 16
10	19M7866	6	Screw	M8 X 20
11	38H5090	1	Nut	9/16"
12	AXE45158	2	Adapter Fitting	-
13	AXE50042	1	Air Flow Tube	-
14	H75541	8	Clamp	-
15	28H3423	1	Bushing	0.364" X 0.540" X 7/8"
16	HXE89561	1	Bracket	-
17	R213663	1	Clamp	-
18	AXE50735	1	Hydraulic Hose	LGTH = 435 mm
19	AXE50016	1	Air Flow Tube	LGTH = 1975 mm
20	AH77924	3	Clip	-
21	AH77714	1	Clip	-
22	AXE52450	1	Suction Hose	LGTH = 980 mm
23	19M7784	1	Screw	M10 X 20
24	HXE97226	1	Bracket	-
25	H238574	2	Adapter Fitting	-
26	HXE94371	4	Clamp	-
27	19M8532	4	Screw	M6 X 35
28	AXE55102	1	Bracket	-
29	AXE56020	1	Hydraulic Hose	LGTH = 3690 mm
30	AXE55961	1	Hydraulic Hose	LGTH = 3070 mm
31	38H5075	1	Tee Fitting	-
32	T77814	8	O-Ring	-
33	38H5174	1	Adapter Fitting	-
34	51M7039	1	O-Ring	8.100 X 1.600 mm
35	38H5004	1	Adapter Fitting	-
36	51M7045	1	O-Ring	19.300 X 2.200 mm
37	38H1290	1	Tee Fitting	-
38	38H1618	2	Adapter Fitting	-

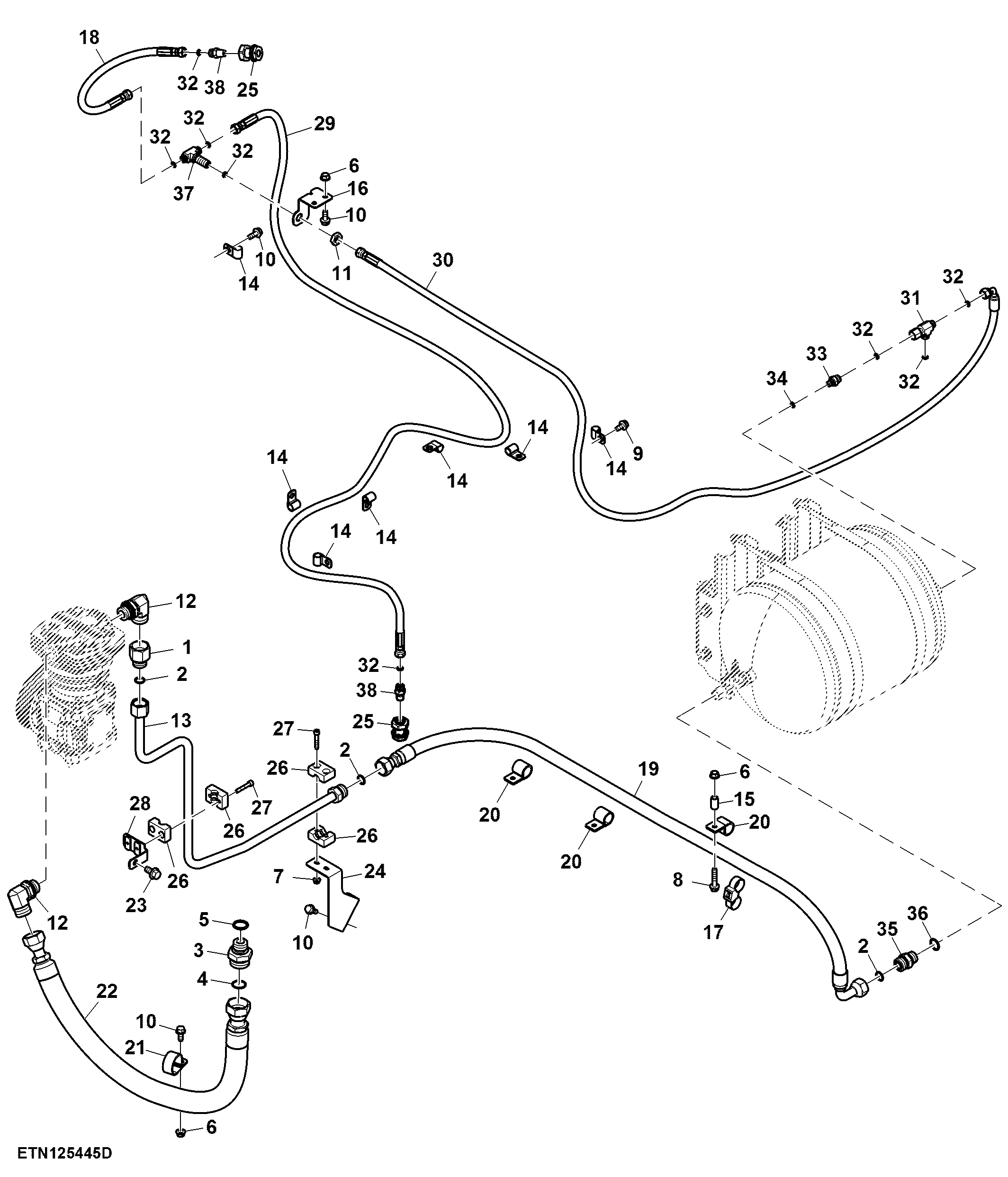

Hydraulic Hoses, Air Compressor, Final Tier 4
