Unloading Auger Turret, Folding, 2.2 bps

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

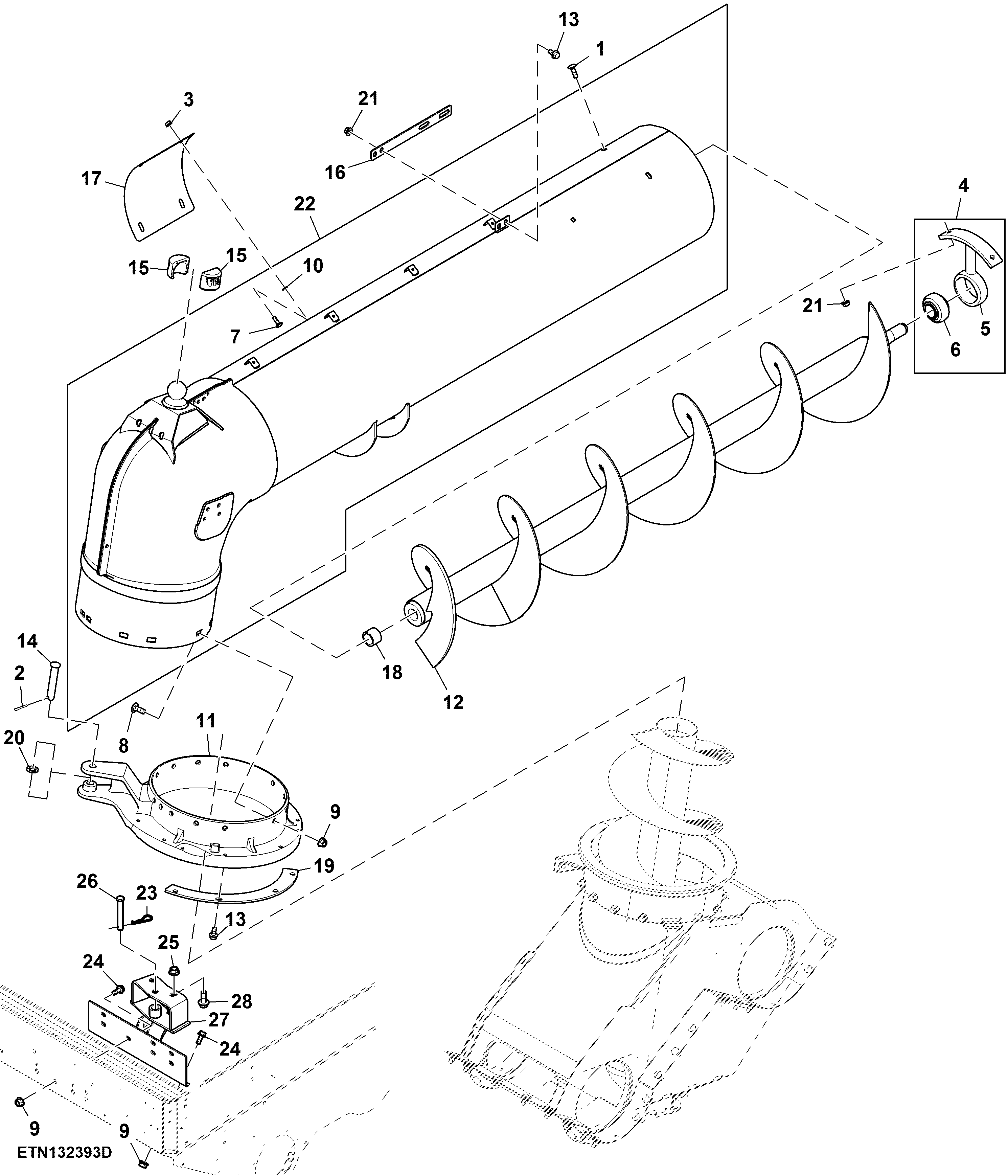

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7192	2	Bolt	M10 X 30
2	11M7028	1	Cotter Pin	5 X 32 mm
3	14M7298	4	Flange Nut	M8
4	AXE51609	1	Bearing With Housing	-
5	H114873	1	Housing	-
6	JD9373	1	Ball Bearing	-
7	03M7185	4	Bolt	M8 X 25
8	03M7198	12	Bolt	M12 X 30
9	14M7299	22	Flange Nut	M12
10	M84309	4	Nut	-
11	Z102358	1	Pivot	-
12	AZ64108	1	Auger	-
13	19M7784	14	Screw	M10 X 20
14	H177213	1	Pin	-
15	H202433	2	Bushing	-
16	H232479	1	Strap	-
17	H96652	1	Door	-
18	N72989	1	Bushing	-
19	Z102475	3	Sector	-
20	24M7108	1	Washer	20 X 30 X 4 mm
21	14M7296	4	Flange Nut	M10
22	AXE37342	1	Auger	-
23	A3581R	1	Spring Locking Pin	-
24	19M7789	10	Screw	M12 X 30
25	14M7291	2	Flange Nut	M16
26	H175089	1	Pin	18.950 X 123 mm (0.746" X 4.843")
27	AXE42477	1	Bracket	-
28	19M7793	2	Screw	M16 X 40

Unloading Auger Turret, Folding, 2.2 bps

Нет текстового описания
