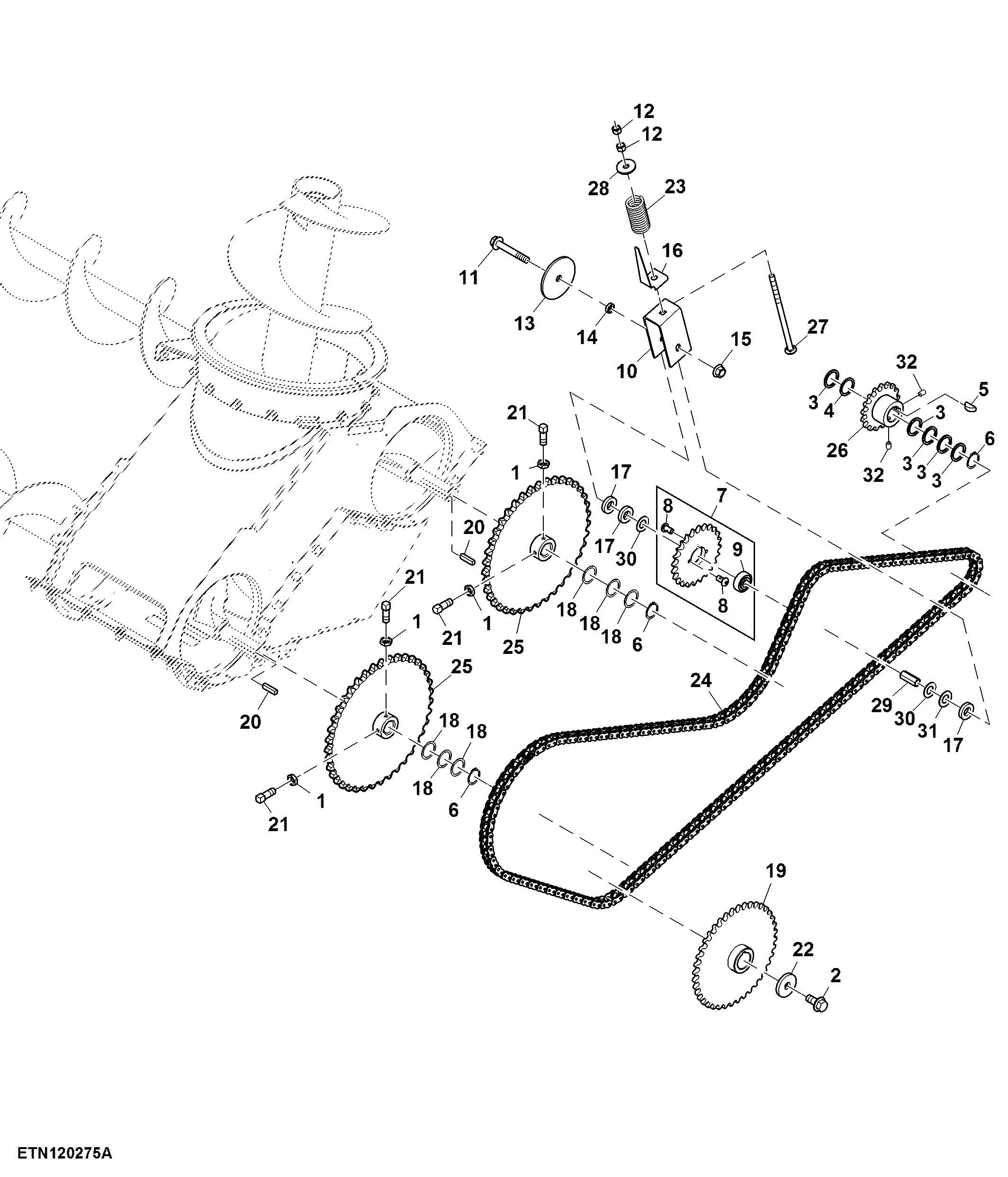

Unloading Auger Chain Drive, Rice, 2.2 bps

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7152	4	Nut	M10
2	19M7843	1	Screw	M16 X 35
3	24H1510	5	Washer	1-13/32" X 1-3/4" X 0.120"
4	24H1511	1	Washer	1-13/32" X 1-3/4" X 0.060"
5	26M6787	1	Shaft Key	10 X 32 mm
6	40M7046	3	Snap Ring	-
7	AH206131	1	Chain Sprocket	Z = 24
8	H86918	4	Screw	-
9	JD7126	1	Ball Bearing	-
10	HXE65149	1	Channel	-
11	19M7818	1	Screw	M12 X 80
12	14M7275	2	Nut	M12
13	24H1916	1	Washer	17/32" X 3-1/2" X 0.180"
14	A22724	1	Washer	-
15	14M7299	1	Flange Nut	M12
16	HXE100769	1	Gauge	-
17	HXE42978	3	Washer	-
18	24M7286	6	Washer	36 X 45 X 1 mm
19	HXE100785	1	Chain Sprocket	Z = 40
20	49M4120	2	Shaft Key	10 X 8 X 40 mm
21	H138435	4	Set Screw	-
22	H129716	1	Washer	-
23	R35542	1	Spring	-
24	AXE56875	1	Roller Chain	L = 204
25	AH140001	2	Chain Sprocket	Z = 60
26	AH128074	1	Chain Sprocket	Z = 17
27	HXE86903	1	Bolt	-
28	24M7102	1	Washer	13.500 X 44 X 4 mm
29	HXE25995	1	Spacer	-
30	24H1405	2	Washer	13/16" X 1-1/2" X 0.032"
31	24H1406	1	Washer	13/16" X 1-1/2" X 0.060"
32	22M7147	2	Set Screw	M10 X 16

Unloading Auger Chain Drive, Rice, 2.2 bps
